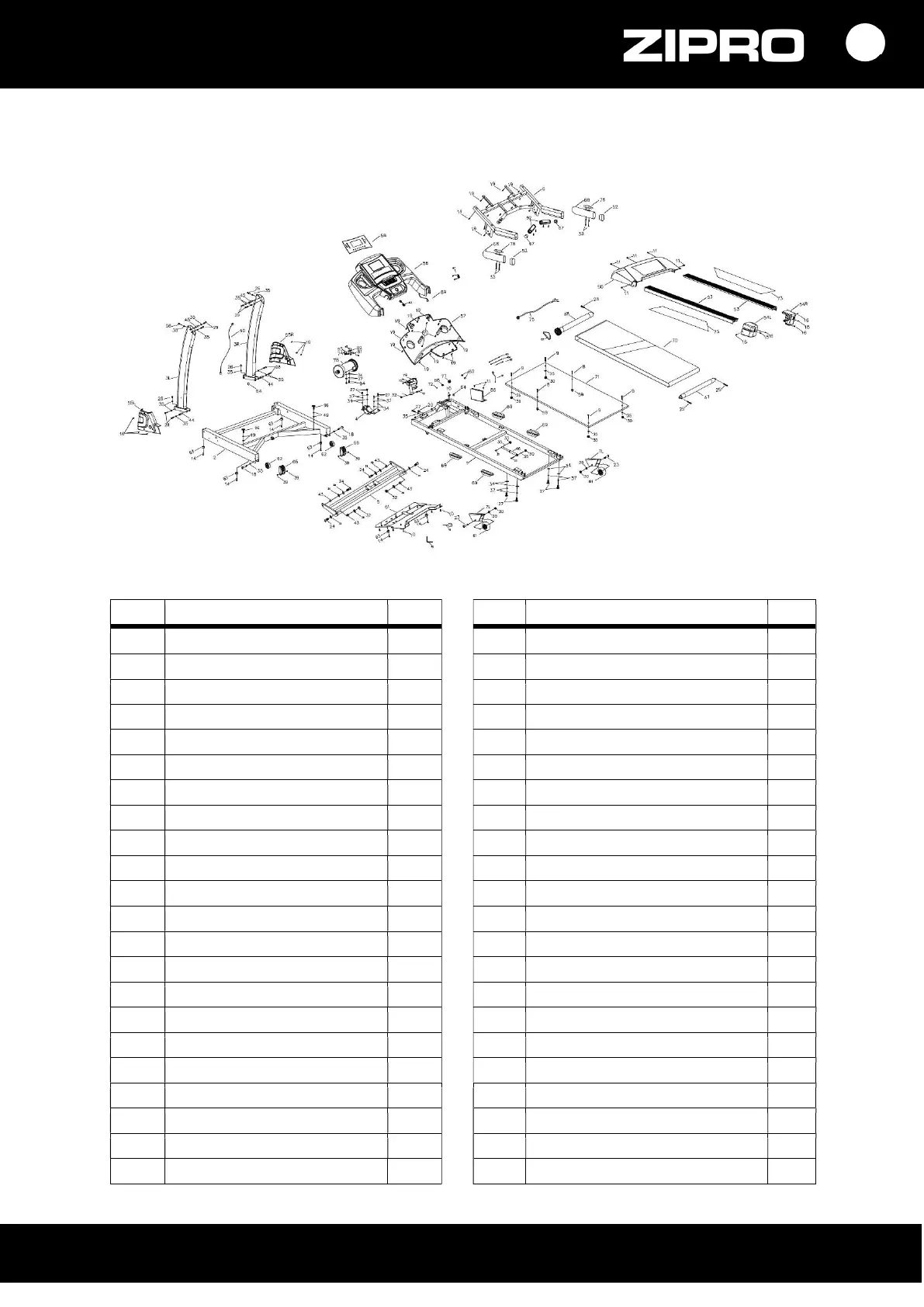

MONTÁŽNÍ SCHÉMA
UPOZORNĚNÍ! Zabraňuje se používat díly jiných dodavatelů než výrobce.
SEZNAM SOUČÁSTEK
Č. Popis Počet č. Popis Počet
1
Hlavní rám
1
49
Vzduchová pružina
2
2 Rám základny 1 50 Kryt motoru 1
3 L/R Sloupek běžeckého pásu 1/1 51 Spodní kryt motoru 1
4 Základna motoru 1 52 Koncovka řídítek 2
5 Rám náklonu běžeckého pásu 1 53 Protiskluzový povrch běžeckého pásu 2
6 Rám počítače 1 54 L/R Zadní maskování L/R 1/1
7 L/R Základna koleček 1/1 55 L/R Přední maskování L/R 1/1
8 Šroub M6 * 25 2 56 Kryt počítače (vrchní) 1
9 Šroub M8 * 32 4 57 Kryt počítače (spodní) 1
10 Vrut ST4.2*12 13 58 Nálepka počítače 1
11 Šroub M5 * 15 7 59 Tlumiče pod běžeckým pásem 2
12
Šroub M10 * 95
1
60
Tlumiče běžeckého pásu
2
13 Šroub M10 * 45 1 61 Zadní pojezdová kolečka 2
14
Vrut ST4.2*25
6
62
Pojezdová kolečka
2
15 Vrut ST4.2*15 2 63 Nožky 6
16
Vrut ST4.2*15
ϕ
8
10
64
Nastavení
2
17 Šroub M8 * 35 1 65 Pohonný řemen 1
18
Šroub M8 * 45
2
66
Kryt pojezdových koleček
2
19 Šroub ST4*20 25 67 Koncovka řídítek 2
20 Šroub M8 * 30 1 68 Pěna gripů 2
21 Šroub M8 * 25 1 69 Pruženky 4
22 Šroub M8 * 40 3 70 Bežecký pás 1
