138
SK

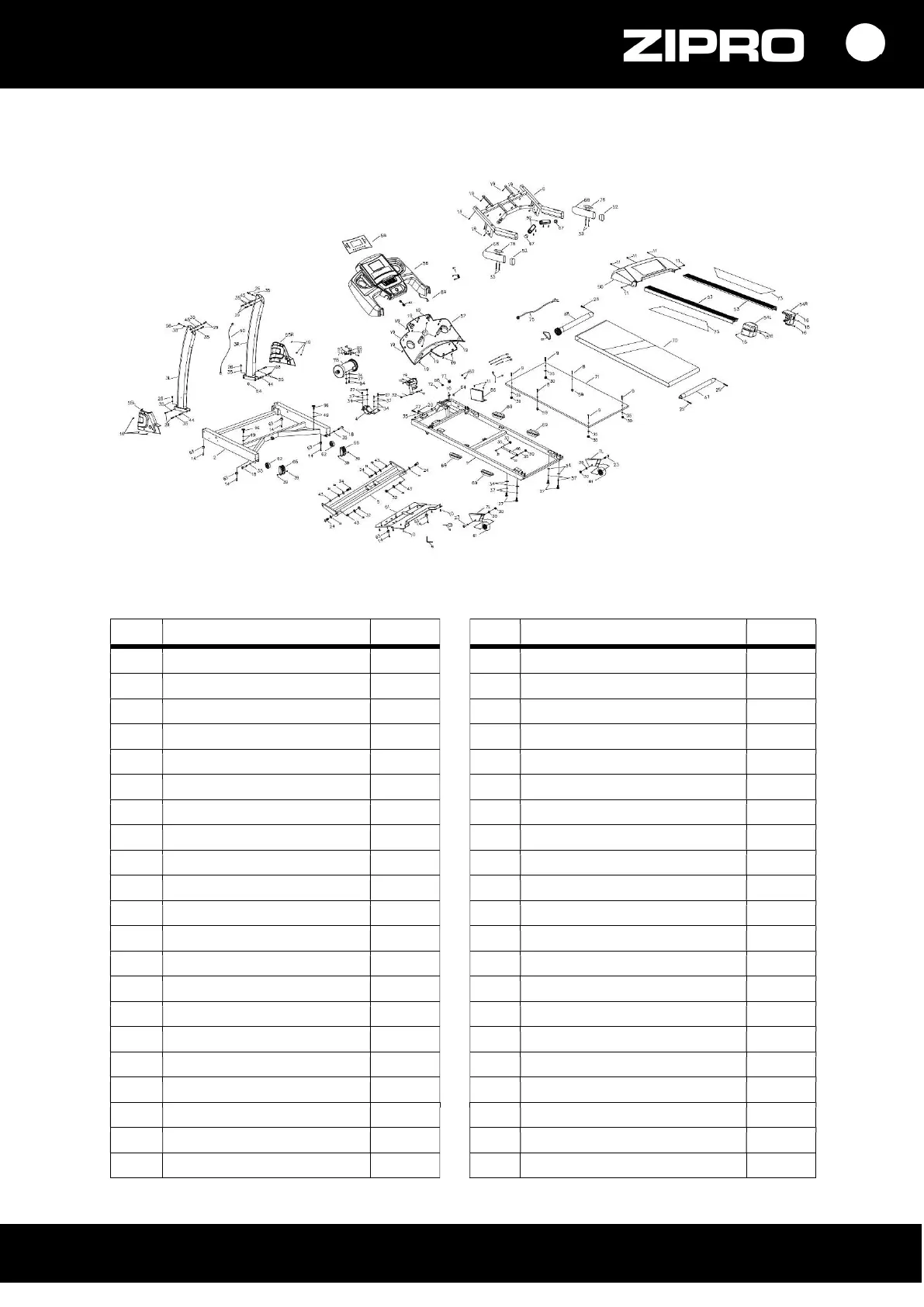

MONTÁŽNA SCHÉMA
POZOR! Používanie dielov, ktoré pochádzajú z iných zdrojov než od výrobcu, je zakázané.
ZOZNAM SÚČIASTOK
Č. Opis Množstvo Č. Opis Množstvo
1 Hlavný rám 1 49 Pneumatická pružiny 2
2 Rám podstavca 1 50 Kryt motora 1
3 L/R Stĺpec pásu 1/1 51 Dolný kryt motora 1
4
Podstavec motora
1
52
Záslepka rúčok
2
5 Rám sklonu bežeckého pásu 1 53 Protišmykový pás 2
6
Rám počítača
1
54 L/R
Zadný krycí prvok L/R
1/1
7 L/R Podstavec koliesok 1/1 55 L/R Predný krycí prvok L/R 1/1
8
Skrutka M6*25
2
56
Kryt počítača (horný)
1
9 Skrutka M8*32 4 57 Kryt počítača (dolný) 1
10 Skrutka ST4.2*12 13 58 Nálepka počítača 1
11 Skrutka M5*15 7 59 Tlmiče pod bežeckým pásom 2
12 Skrutka M10*95 1 60 Tlmiče bežeckého pásu 2
13 Skrutka M10*45 1 61 Zadné prepravné kolieska 2
14 Skrutka ST4.2*25 6 62 Prepravné kolieska 2
15 Skrutka ST4.2*15 2 63 Nohy 6
16 Skrutka ST4.2*15 Ø8 10 64 Nastavovanie 2
17 Skrutka M8*35 1 65 Hnací remeň 1
18 Skrutka M8*45 2 66 Kryt prepravných koliesok 2
19 Skrutka ST4*20 25 67 Záslepka rúčok 2
20 Skrutka M8*30 1 68 Pena rúčok 2
21
Skrutka M8*25
1
69
Elastoméry
4
