NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti.
Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

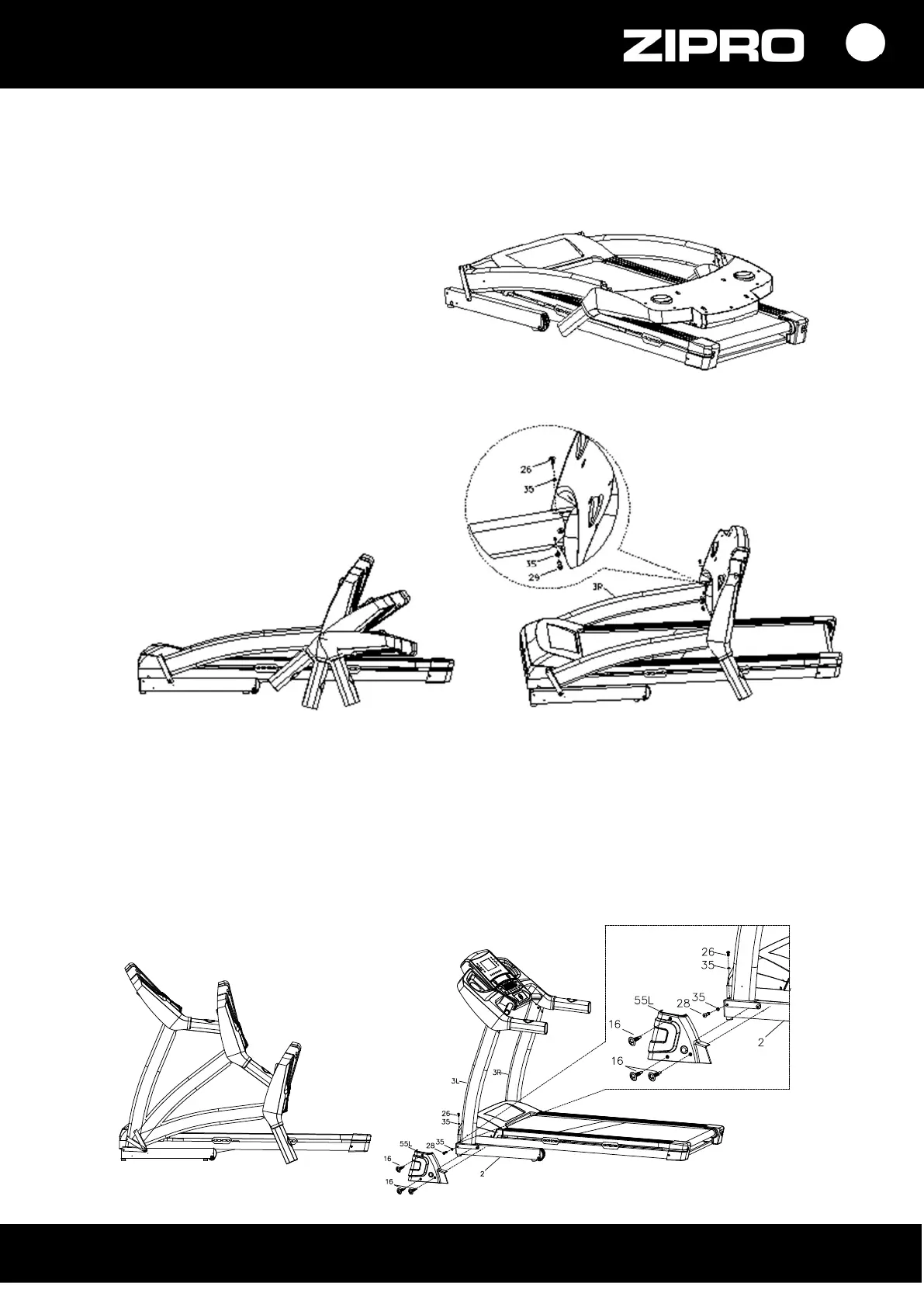

1. krok
Otvorte škatuľu, vytiahnite hore uvedené
súčasti a následne položte hlavný rám
vodorovne na podlahu.
2. krok
Položte počítač tak, ako na obrázku, použite
kľúč S6 spolu so skrutkou M8*15 (26), skrutkou
M8*48 (29) a vnútornými podložkami D8 (35),
aby ste počítač stabilne pripevnili ku pravému
aj ľavému stĺpiku hlavného rámu.
3. krok
Použite imbusový kľúč S6, upevnite skrutku M8*15 (26) spolu s podložkou D8 (35).
Následne pripevnite stĺpiky ku hlavnému rámu – použite imbusový kľúč S6 pre namontovanie skrutky
M8*55 (28) a podložky D8 (35).
Kľúčom namontujte plastové kryty (55 L/R) k hranám podstavca, použite skrutky ST4.2*16 (16).
POZOR! Pridržujte bežecký pás rukou, aby ste sa vyhli prípadnému upustení alebo zranení.
