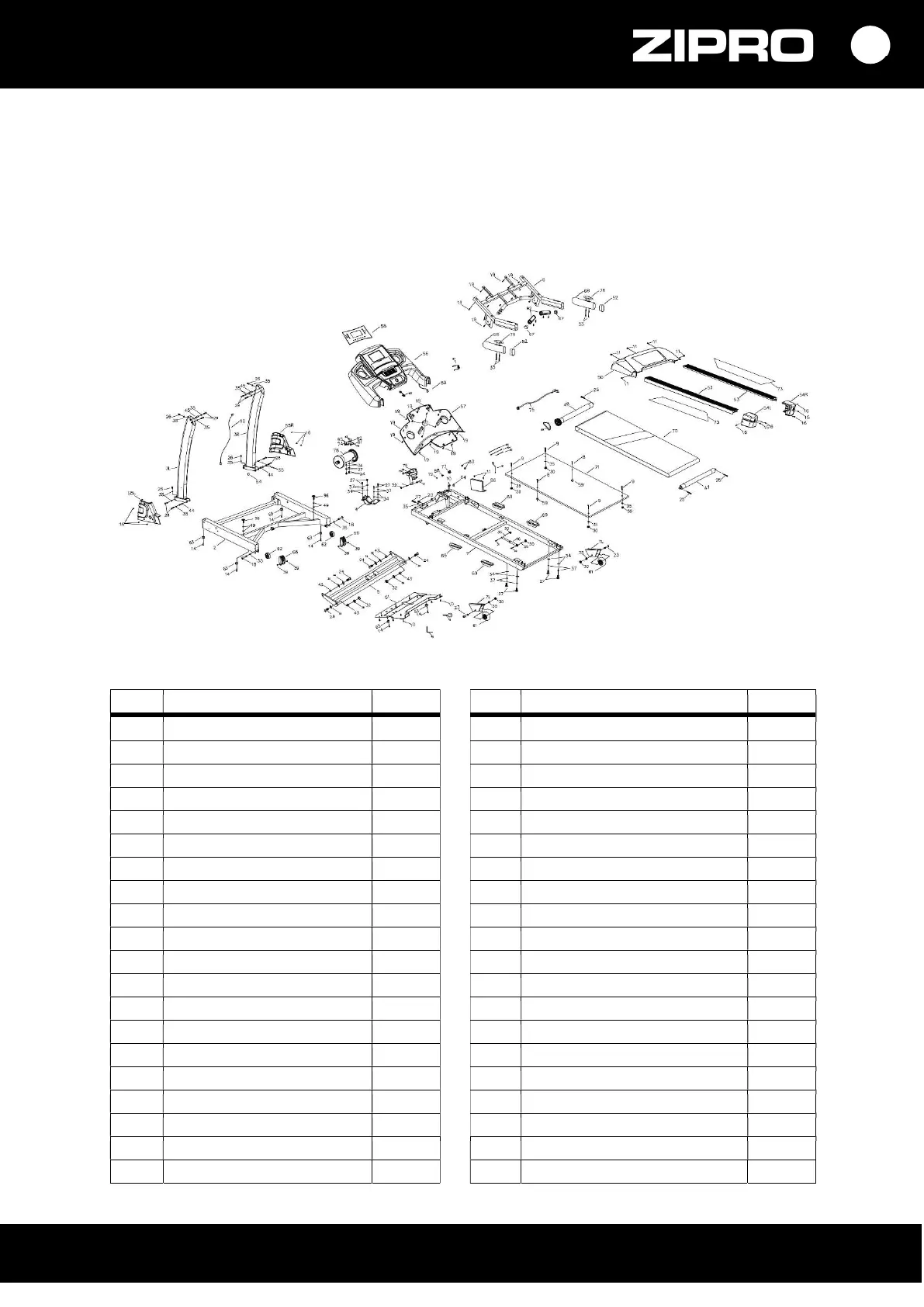

SCHEMĂ DE MONTAJ
NOTĂ! Este interzisă utilizarea pieselor din alte surse decât cele de la producător.
LISTA DE PIESE
Nr. Descriere Cantitate Nr. Descriere Cantitate
1 Cadru principal 1 49 Arc cu aer 2
2 Cadrul bazei 1 50 Element protector motor 1
3 L/R Coloana benzii de alergat 1/1 51 Element protector inferior pt. motor 1
4 Baza motorului 1 52 Obturator mânere 2
5 Cadru de înclinare a benzii de rulare 1 53 Bandă antiderapantă 2
6 Cadrul computerului 1 54 L/R Element protector spate L/R 1/1
7 L/R Baza pt. roți 1/1 55 L/R Element protector frontal L/R 1/1
8 Şurub M6*25 2 56 Element protector computer (superior) 1
9 Şurub M8*32 4 57 Element protector computer (inferior) 1
10 Holț-șurub ST4.2*12 13 58 Autocolant computer 1
11). Şurub M5*15 7 59 Amortizoare de sub banda de alergare 2
12 Şurub M10*95 1 60 Amortizoarele benzii de alergare 2
13 Şurub M10*45 1 61 Roți de transport din spate 2
14 Holț-șurub ST4.2*25 6 62 Roți de transport 2
15 Holț-șurub ST4.2*15 2 63 Picioare 6
16 Holț-șurub ST4.2*15 ϕ8 10 64 Reglare 2
17 Şurub M8*35 1 65 Curea de transmisie 1
18 Şurub M8*45 2 66 Element protector al roților de transport 2
19 SCREW ST4*20 25 67 Obturator mânere 2
20 Şurub M8*30 1 68 Spumă mânere 2
