Zoning KSP - Page 7

V. 03.12

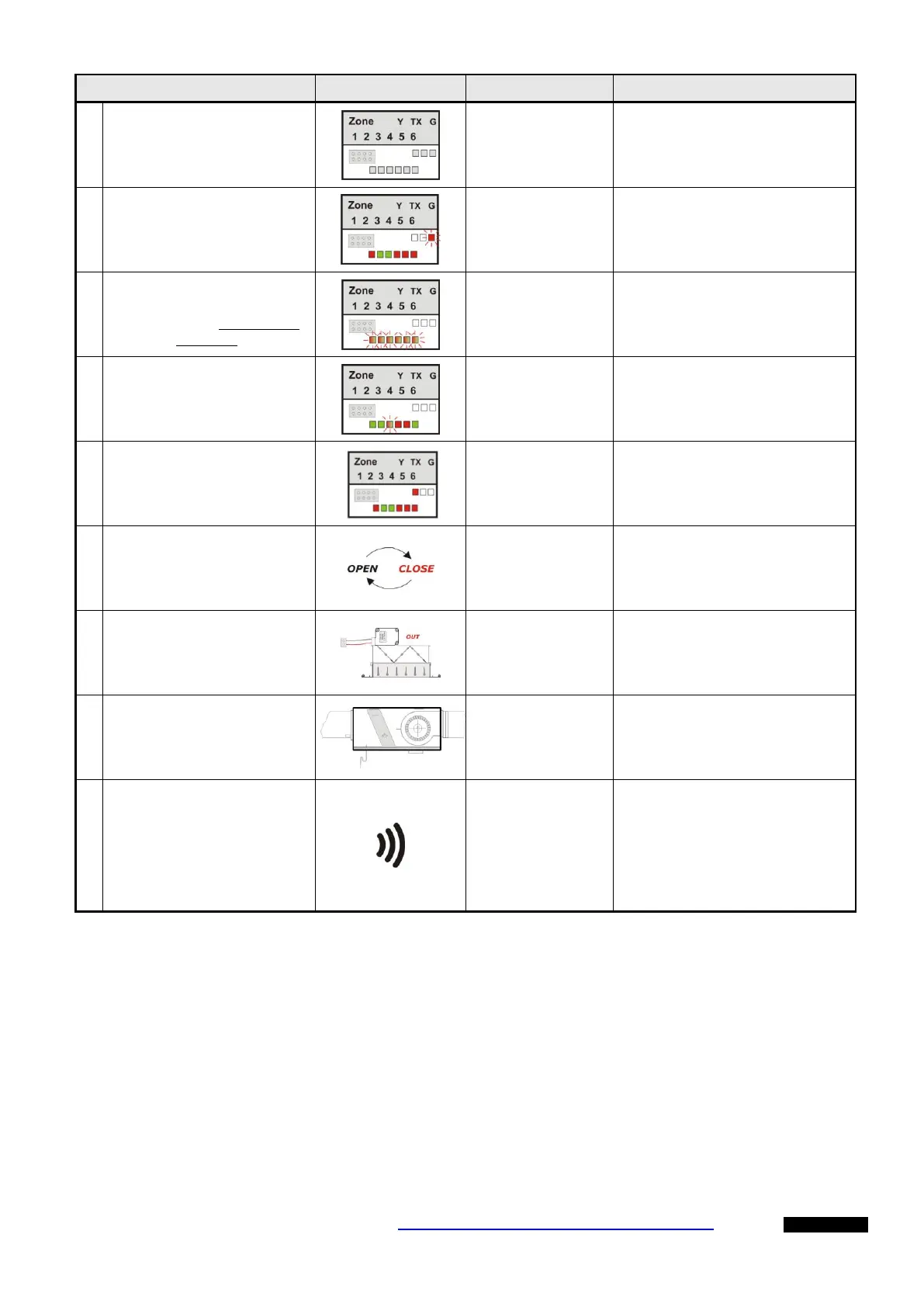

7. ERRORES MÁS FRECUENTES
ERROR
INDICADOR
CAUSA
SOLUCIÓN
1
Al alimentar 230 VAC en la
central, no se enciende ningún
led en la central
Falta de
tensión
Verificar que llega tensión a la
central (230 VAC 10%).
2
El led rojo de la derecha
parpadea rápidamente.
(Inst. tipo zonificación)
Fallo de sonda
 Conectar la sonda o dejar la
resistencia que viene de fábrica.
3
Después de 5 min de encender
la central todos los leds de zona
parpadean y se cierran todas
las rejillas.
Mala configuración
 Verificar la configuración de los
termostatos.
 La antena no recibe. Modificar la
posición.
4
Alguno de los leds de zona
parpadea y se cierran las rejillas
de estas zonas.
Mala comunicación
 La zona esta mal configurada en el
SETUP del termostato.
 Interferencias en la comunicación.
Modificar posición del termostato.
 Batería baja en los termostatos.
5
La central no muestra ningún
error pero el equipo no
responde
Programación
horaria
 Verificar que no se tenga activada
alguna programación en el
termostato y corresponda a una
hora de apagado.
6
Cuando la rejilla tiene que abrir
 cierra
(y viceversa)
Motores mal
conectados
 Verificar la conexión del motor.
Polaridad (negro -, rojo +)
7
Una de las rejillas no funciona
Conexión regulador
de zona
 Verificar la conexión del motor.
Polaridad (negro -, rojo +).
 Verificar que el regulador no esté
obstruido.
8
Todas las rejillas funcionan
correctamente, pero el equipo
de climatización no funciona.
Equipo
climatización mal
conectado
 Verificar la configuración de la
centralita según el tipo de
máquina.
 Revisar la conexión del equipo con
la placa.
9
El equipo se enciende y se
apaga con el MASTER parado,
o algunas zonas se cierran o se
abren, sin tener ninguna señal
del termostato.
Interferencias con
instalaciones
vecinas
 Comprobar que no hay dos
termostatos asignados a la misma
zona.
 Comprobar si hay algún otro
Zoning System con el mismo
número de serie en alguna
instalación vecina (0.03% de
probabilidad)
CARACTERÍSTICAS TÉCNICAS:
Placa de control (receptor)
 Alimentación 230 VAC, 50/60 Hz
 Consumo: 4 VA
 2 Salidas relé. Maximum current load: 6 A .Cos  =1
 Alcance medio: 50 m en campo libre. 20 m en el hábitat.
 Antena externa orientable.
 Dimensiones (mm): 105 x 90 x 60
 Frecuencia portadora (Banda ISM, norma I-ETS 300-220):
434,33 MHz (Opcional: 433.92 MHz). Ciclo de trabajo <10%
 Para instalaciones a una altura hasta 2000 m del nivel del mar.
 Receptor. Categoría II.
 Índice de protección: IP 20
 Protección aislamiento eléctrico Clase II.
 Categoria II.
 Temperatura de funcionamiento: 0 ºC a 55ºC.
 Temperatura de almacenamiento: -10 ºC a 60 ºC.
Termostatos (emisor)
 Alimentación 2 baterías 1,5 V LR06 AA (alcalinas). Autonomía
media 1 año (o superior). Las baterías se suministran con el
equipo.
 Testigo desgaste de pilas.
 Frecuencia portadora (Banda ISM, norma I-ETS 300-220):
434.33 MHz (Opcional: 433.92 MHz)
 Alcance medio: 50 m en campo libre. 20 m en el hábitat.
 Dimensiones (mm): 112 x 71 x 19.
 Temperatura de funcionamiento: 0 ºC a 55ºC.
 Temperatura de almacenamiento: -10 ºC a 60 ºC..
 Fijación mural mediante tornillos (suministrados)
 Índice de protección: IP 20
 Modo Económico (Variación de la Tª de consigna de  3ºC)
Por medio de la presente MADEL ATD declara que el equipo KSP (central + termostato) cumple con los requisitos esenciales y cualesquiera otras
disposiciones aplicables o exigibles de la Directiva 1999/5/CE. http://www.madel.com/esp/pdf/Zoningconformidadksp.pdf
