UTILISER LE COUVERCLE ARRIÈRE DU CLAVIER
COMME GUIDE POUR MARQUER LES TROIS TROUS
DE VIS ET LE TROU D'ACCÈS DE CÂBLAGE
SÉLECTIONNER L'EMPLACEMENT POUR LE CLAVIER;
S'ASSURER QUE L'ALIMENTATION CA EST DISPONIBLE À
PROXIMITÉ; FAIRE ATTENTION AUX MONTANTS, FILS
ÉLECTRIQUES ET CONDUITES DANS LE MUR
UTILISER UNE SCIE À CLOISON SÈCHE POUR COUPER LE TROU DE CÂBLAGE
DESSERER LES VIS DU
BOÎTIER EN LES TOURNANT
QUATRE FOIS
DÉCONNECTER LA
SANGLE DE SUSPENSION
OUVRIR LE COUVERCLE
ARRIÈRE DU CLAVIER
LE COUVERCLE ARRIÈRE EST UTILISÉ
COMME PLAQUE DE MONTAGE
POUR LE CLAVIER
1
2
3
ACHEMINER LE FIL DE
CALIBRE 18 AWG ENTRE LE
CLAVIER ET L'EMPLACEMENT
DU BLOC D'ALIMENTATION
UTILISER LES TROIS VIS ET
L'ANCRAGE FOURNIS POUR
FIXER LA PLAQUE DE
MONTAGE AU MUR

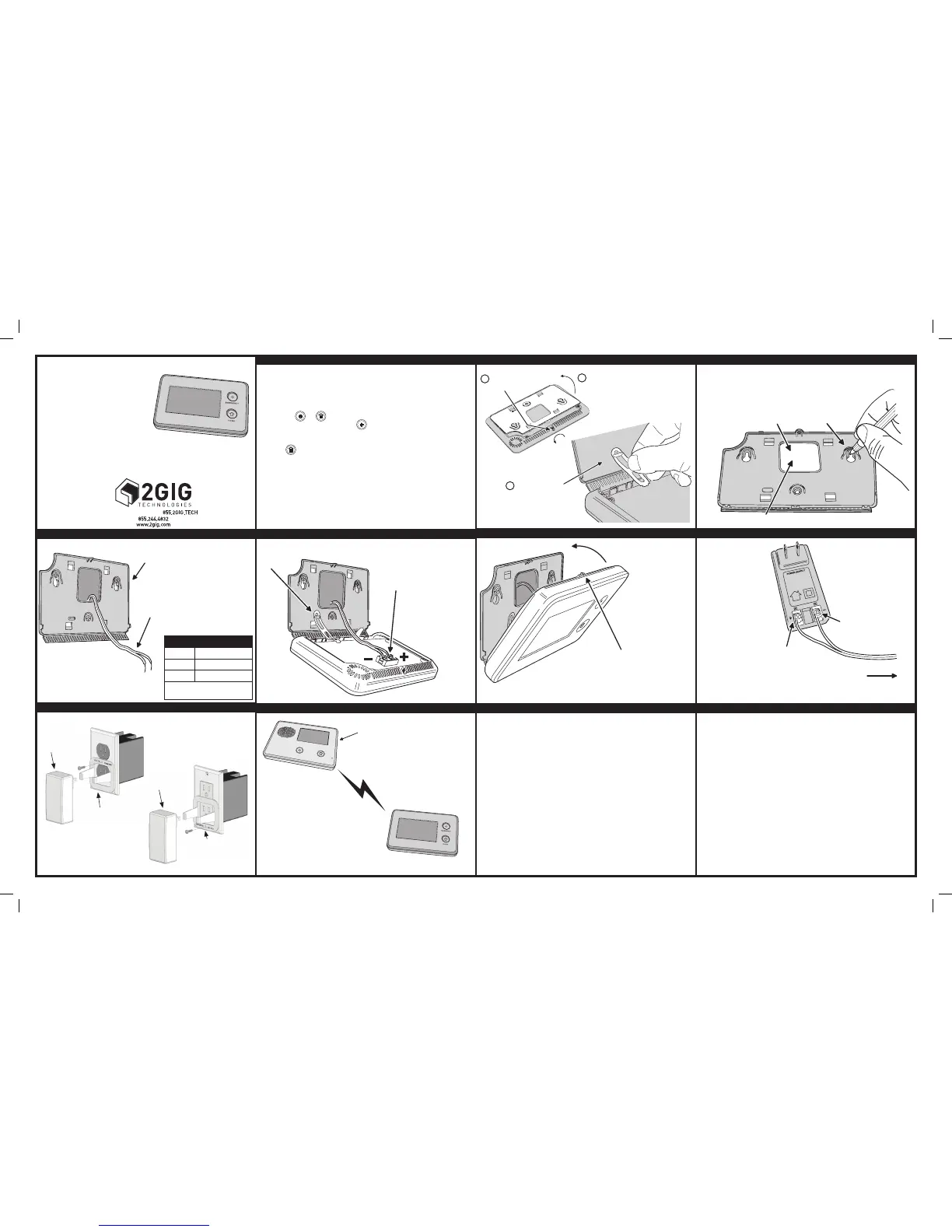

2GIG-TS1
Clavier sans fil à
écran tactile
Pour une commande à distance
du système de sécurité 2GIG
Instructions d'installation
DESCRIPTION DU PRODUIT
Le modèle de clavier sans fil à écran tactile 2GIG-TS1 est un dispositif de
commande à distance conçu pour le panneau de commande du système de
sécurité 2GIG. Le clavier prend en charge toutes les fonctions d'urgence et
d'exploitation du système. Le clavier est conçu pour un usage à l'intérieur
uniquement.
Les boutons
et du panneau avant servent de commandes ainsi que
d'indicateurs. Appuyer sur le bouton
affiche les icônes d'urgence sur l'écran
pour l'activation de l'alarme de Panique, d'Incendie et d'Urgence (chacune a des
options programmables qui peuvent être activées ou désactivées). Appuyer sur
le bouton
change l'affichage du système sur l'écran d'Accueil. Le clavier est
alimenté d'un bloc d'alimentation enfichable (compris).
Le 2GIG-TS1 échange de l'information à travers une connexion sans fil
bidirectionnelle avec le panneau de commande. Avant son fonctionnement,
le clavier doit être jumelé avec le panneau de commande. Reportez-vous aux
instructions d'installation du panneau de commande pour les détails concernant le
jumelage du clavier au panneau de commande.
PRÉPARATION DU CLAVIER EMPLACEMENT DU CLAVIER
MONTAGE MURAL DU CLAVIER CONNEXION DES FILS D'ALIMENTATION AU CLAVIER
FERMER LE CLAVIER CONNEXION DU BLOC D'ALIMENTATION
MONTAGE DU BLOC D'ALIMENTATION
JUMELER LE CLAVIER AVEC LE PANNEAU DE COMMANDE et FAIRE UN TEST
GARANTIE LIMITÉE
Le produit de 2gig technologies inc. est garanti contre les défauts de matériaux et
de fabrication pendant douze (12) mois. Cette garantie s'étend uniquement aux
clients grossistes qui achètent les produits 2gig Technologies inc. de chaînes
d'approvisionnement réglementées. 2gig Technologies inc. ne garantit pas
ce produit aux consommateurs. Les consommateurs devront questionner leur
vendeur sur la nature de la garantie qu’il offre, s'il en existe une. Il n'y a aucune
obligation ou responsabilité de la part de 2gig Technologies inc. pour les
dommages consécutifs découlant de, ou en relation avec, l'utilisation ou
la performance de ce produit ou tout autre dommage indirect à l'égard
de la perte de biens, de revenus ou profit, ou du coût de l'enlèvement, de
l'installation ou de la réinstallation.. Toutes les garanties implicites, y compris
les garanties implicites de qualité marchande et d'aptitude, ne sont valables que
jusqu'à l'expiration de la garantie. La garantie 2gig Technologies inc. remplace
toutes les autres garanties exprimées ou implicites.
IMPORTANT !!!
Les radiocommandes fournissent un lien de communication fiable et répondent à un
besoin important pour la signalisation des appareils portables sans fil. Cependant, il existe
certaines limites qui doivent être respectées.
Pour les installations aux États-Unis seulement : Les radios sont tenues d’être conformes
aux règles et règlements de la FCC comme appareils de la Partie 15. À ce titre, elles ont une
puissance de transmission limitée et donc une portée limitée.
Un récepteur ne peut pas répondre à plus d'un signal transmis à un moment donné et peut
être bloqué par des signaux radio qui se produisent sur ou à proximité de leurs fréquences
de fonctionnement, indépendamment des paramètres de code.
Les changements ou modifications à l'appareil peuvent annuler la conformité à la FCC.
Les liaisons radio rarement utilisées doivent être testées régulièrement pour protéger contre
les interférences non détectées ou un défaut.
Une connaissance générale de la radio et de ses imprévisibilités doit être acquise avant
d'agir en tant que distributeur en gros ou détaillant; ces faits doivent être communiqués aux
utilisateurs finaux.
Ce dispositif est conforme à la Partie 15 des règles et règlements de la FCC et du
Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) ce dispositif
ne doit pas causer d’interférence nocive, et (2) ce dispositif doit accepter toute
interférence reçue, y compris l’interférence qui peut causer un fonctionnement non
désiré du dispositif.
BLOC
D'ALIMENTATION
SUPPORT
INSTALLÉ POUR
PRISE DE TYPE
STANDARD
BLOC
D'ALIMENTATION
SUPPORT
INSTALLÉ POUR
PRISE DE TYPE
DÉCOR
TABLEAU DE CALIBRES DES FILS
CALIBRE LONGUEUR MAXIMALE
18 30 MÈTRES (100 pi)
16 46 MÈTRES (150 pi)
UTILISER 2 CONDUCTEURS
NON BLINDÉS
FERMER LE BOÎTIER
SERRER LES VIS DU BOÎTIER
BLOC
D'ALIMENTATION
BORNE
GAUCHE
+ 14 VCC
BORNE
DROITE
- 14 VCC
CONNECTER LES FILS
D'ALIMENTATION AU
BLOC D'ALIMENTATION
RESPECTER LA
POLARITÉ
ADÉQUATE !!!
VERS LE CLAVIER
CALIBRE 18 AWG / 2 CONDUCTEURS
ACCÉDER AU MODE DE PROGRAMMATION
DU PANNEAU DE COMMANDE AFIN DE LE
PRÉPARER POUR INTÉGRER LE CLAVIER
SANS FIL
CONSULTER LES INSTRUCTIONS
D'INSTALLATION DU PANNEAU DE
COMMANDE POUR CONNAÎTRE LES
DÉTAILS SUR LA PROGRAMMATION
ET LES TESTS DU CLAVIER SANS FIL
PANNEAU DE
COMMANDE 2GIG
CLAVIER
SANS FIL TS1
OÙ APPRENDRE EST PRESSÉE SUR LA
CONSOLE ET LA
PAIRE AVEC LE PANEL
EST PRESSÉE SUR LA TS1, LES DEUX
UNITÉS SERONT COMMUNIQUER ET
INSCRIRE AUTOMATIQUEMENT LE PAVÉ
Assistance technique :
PRINTER’S INSTRUCTIONS:
GUIDE, USER, TS1 - FILE NAME: 231814 B - INK: BLACK - MATERIAL: 20 LB. MEAD BOND - SIZE: 14.000” X 8.500” - SCALE: 1-1 - SIDE 2 OF 2
Copyright © 2011 231814 B
