poszerzenie zakresu mocy uniwersalnych ściemniaczy
centralnych 6583-xxx, STD-500U przy pomocy podzespołu
mocy 6584-xxx, STD-420, eksploatacja przy zastosowaniu
łącznika samopowrotnego.
POL
6583-xxx
(STD-500U)
6584-xxx
(STD-420E)

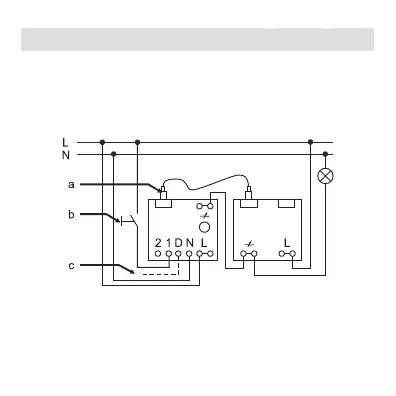

a Przewód transmisji danych RJ12 (25 cm)
b Obwód dodatkowy, przykładowo 2020 US
c Podzespół układu sterowania 6597-xxx, STD-SBS
