Abloy EL482 - Wiring Diagram

8

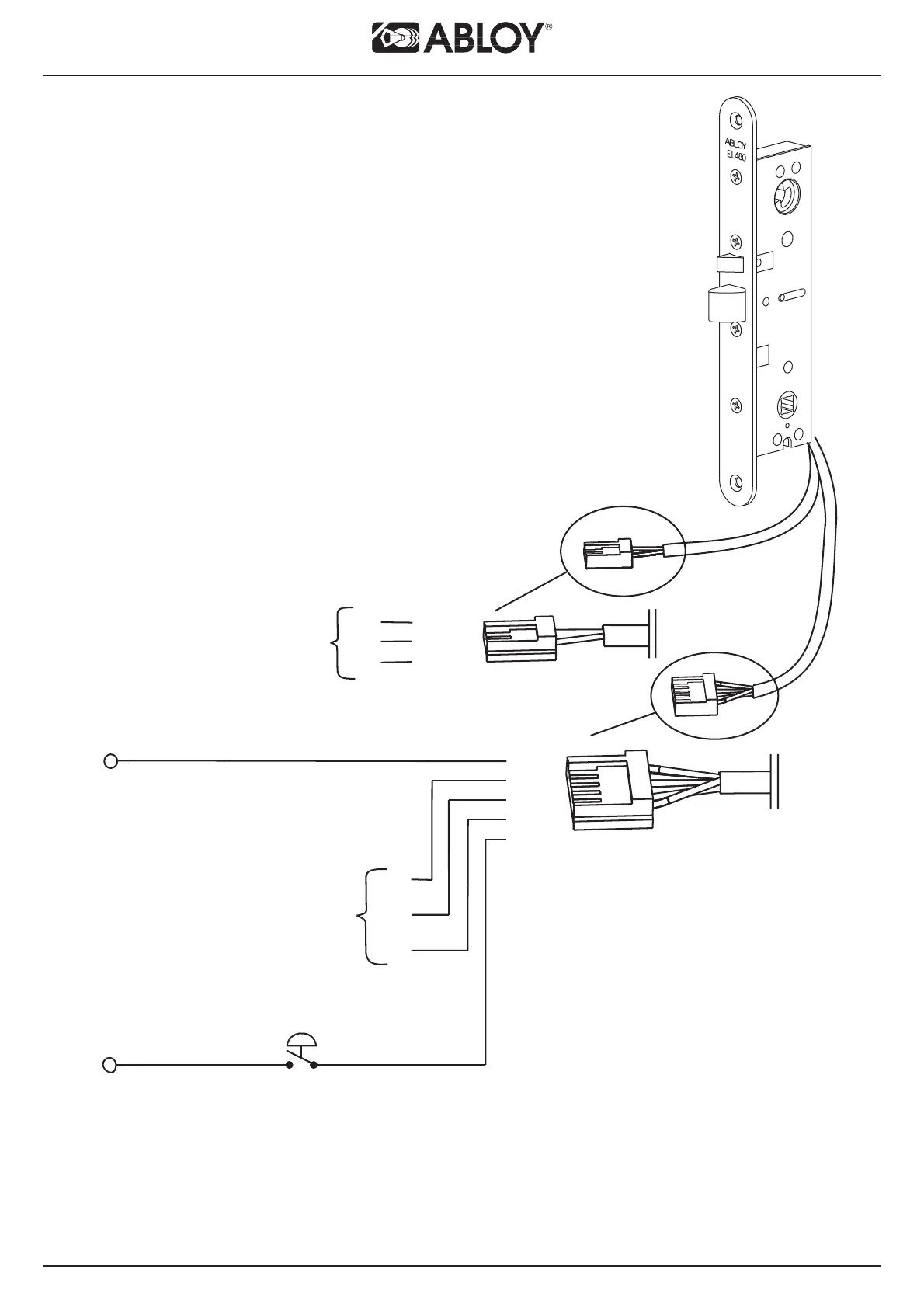

KOPPLINGSSCHEMA
ABLOY
®
EL480, EL482 SOLENOIDLÅS
röd
svart
gul
blå
grön
12 (-10%) - 24 (+15%) V DC STAB
+
-
NO
C
NC
brun
orange
grå
NO
NC
C
C
NC
NO
=
=
=
Gemensam
Stängd dörr (förreglat)
Öppen dörr (ej förreglat)
LÅSET ÄR FÖRSETT MED INBYGGDA SKYDDSDIODER
ANVÄND ANSLUTNINGSKABEL EA210/EA220
NO = Tryckesrörelse
C = Gemensam
NC = Trycke i vila
ÖPPET/LÅST
MAXBELASTNING FÖR MIKROBRYTARE:
0.4 A 30V AC RESIST; 0.4 A 30V DC RESIST; MAX. 10W
INGA VÄRDEN FÅR ÖVERSKRIDAS.
SVENSKA
