BENUTZERHANDBUCH GEBÜ RSTETER DREHZAHLREGLER
Vielen Dank für den Kauf unseres elektronischen Fahrtenregler (ESC). Das Antriebssystem für das RC-Modell kann gefährlich
sein, bitte lesen Sie dieses Handbuch sorgfältig durch. Da wir keine Kontrolle über die korrekte Verwendung, Montage,
Anwendung oder Wartung unserer Produkte haben, wird keine Haftung für Schäden, Verluste oder Kosten übernommen, die
sich aus unsachgemäßer Verwendung des Produkts ergeben.
Merkmale:
• Wasserdicht und Staubdicht, für alle Wetterverhältnisse geeignet.
• Kleine Größe mit innenliegendem Kondensator
• Schutzfunktionen: Unterspannungsschutz für Lipo- oder NiMH Akkus / Ü berhitzungsschutz /Signalverlustschutz.
• Einfache Programmierung durch Stecksystem mit "Jumpern"
Technische Daten:
WP1040-BRUSHED
WP1040-BRUSHED Crawler & Boat
Vorwärts- und Rückwärtsfahrt:
Vorwärtslauf 40A / 180A
Rückwärtslauf 20A / 90A
2-3S LiPo / 5-9 Cells NiMH
1:10 On-road, Off-road, Buggy, Truggy, Monster Truck
1:10 Crawler, Panzer/Boot
Motor Limit 2S LiPo
5-6Cells NiMH
540 oder 550er Motor ≥12T oder u/Min <30.000@7.2V
Motor Limit 3S LiPo
7-9Cells NiMH
540 oder 550er Motor ≥18T oder u/Min <20.000@7.2V
Fwd: 0.002 Ohm, Bwd: 0.004 Ohm
WP1040-BRUSHED 46.5*34*28,5mm 65g
WP1040-BRUSHED Crawler & Boat 46.5*34*28,5mm, 70g

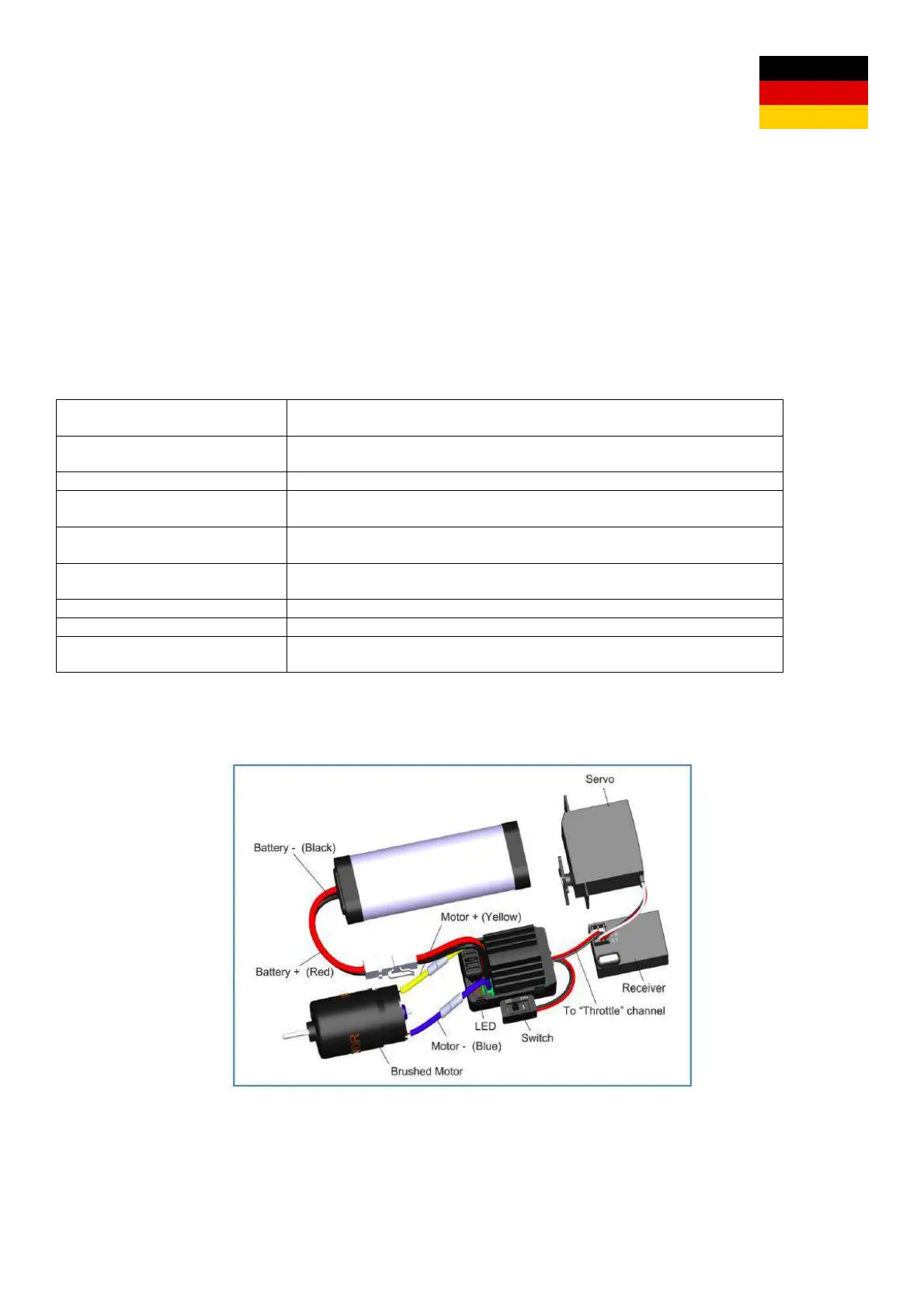

Anschlussdiagram:
1. Schließen Sie ESC, Motor, Empfänger, Batterie und Servo gemäß folgendem Diagramm an.
Die “+” und "-" Drähte des ESC sind mit dem Batteriepack verbunden.
ACHTUNG: Die falsche Polarität führt zu einer sofortigen Beschädigung des ESC!
Das Steuerkabel des ESCs (schwarz, rot und weiß) ist mit dem Kanal des Empfängers (meist CH2) verbunden. Die Kabel "Motor
+" und "Motor -" werden mit dem ESC verbunden. Wenn der Motor in die entgegengesetzte Richtung läuft, tauschen Sie bitte
diese beiden Kabelverbindungen aus.
