21

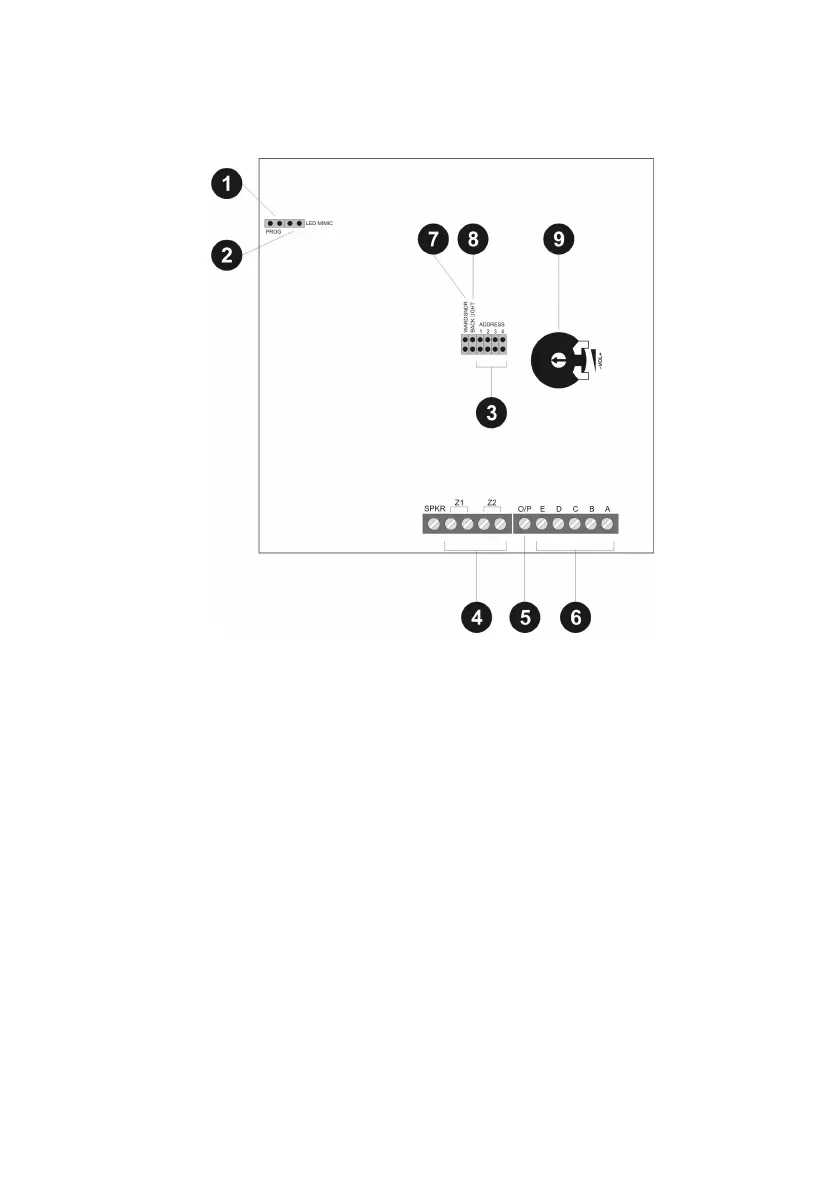

3. Komponenter og ledningsføring
1.) PROG
Fra fabrikkens side er PROG-kontakterne ikke sat. Sæt kun jumperne,
hvis du vil sende en øget BUS-protokol til centralen.
Bemærk:
Net-LED'en lyser når der er tilsluttet 12 V spænding. En hovedfejl vises
som alarm på betjeningsdelen.
2.) LED MIMIC
Når denne jumper sættes, lyser den røde LED på betjeningsdelen, hvis
betjeningsdelens udgang eller udgang nr. 1 på trådudvidelsen er koblet
til. Fra fabrikkens side er udgangen indstillet på "multi-alarm", hvor
LED'en lyser hvis der foreligger to alarmmeldinger. Fjern jumperen hvis
LED'en ikke skal bruges (kun spændings-LED'en er aktiv).
3.) ADDRESS
Du kan ændre adressen for betjeningsdelene til 1, 2, 3 eller 4 ved at
sætte de enkelte jumpere. Når jumperen udelades, fastlægges
adressen til 5. Antallet af betjeningsdele er afhængig af typen af
