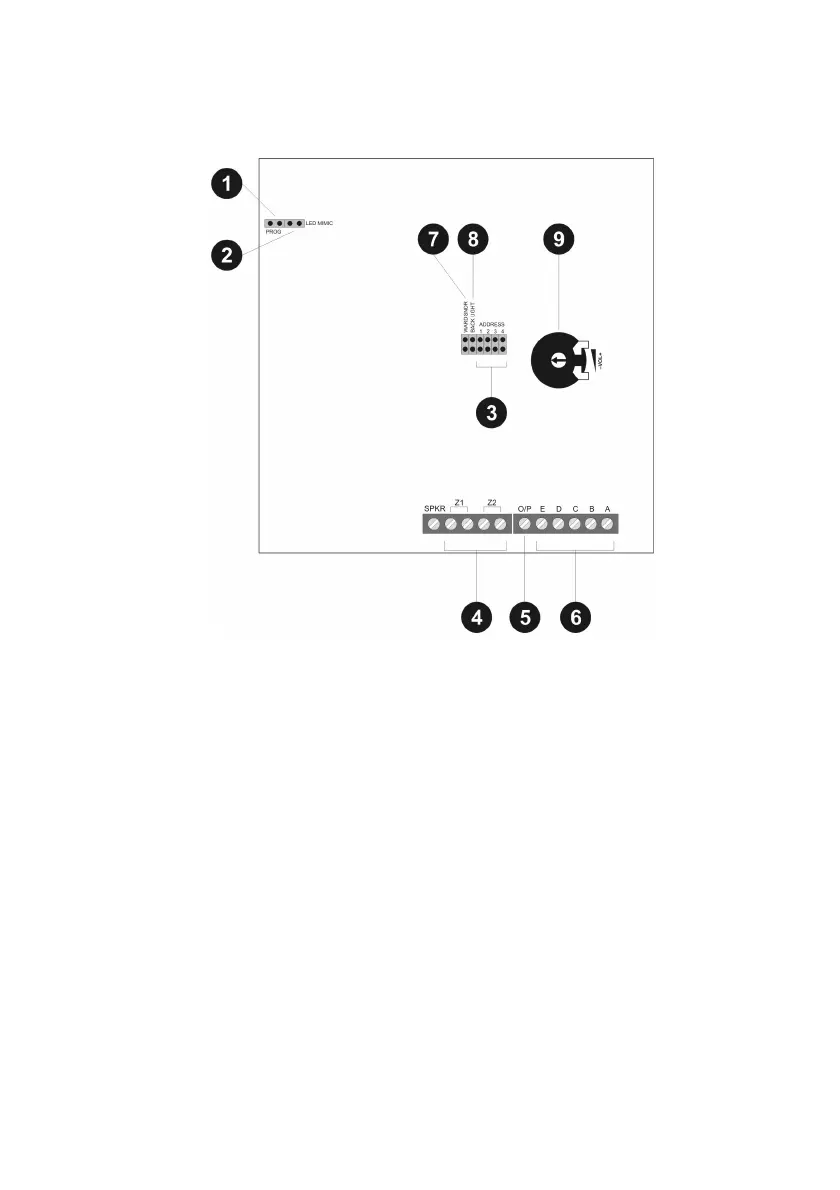

3. Componenti e cablaggio
1.) PROG
La ditta costruttrice non inserisce i contatti PROG. Inserire i cavallotti
solo se si intende inviare un protocollo BUS elevato alla centralina.
Nota:
Il LED di rete si illumina se è presente tensione a 12V. Un errore
principale viene visualizzato sul quadro comandi come allarme.
2.) LED MIMIC
Il LED rosso del quadro comandi si illumina inserendo questo ponticello
nel caso in cui l'uscita del quadro comandi oppure l'uscita n. 1 del
modulo di ampliamento cavi sia inserita. La ditta costruttrice imposta
l'uscita „Allarme multiplo“, in questo caso il LED si illumina se sono
presenti due messaggi di allarme. Eliminare il cavallotto se non si
intende utilizzare il LED (solo LED tensione attivo).
3.) ADDRESS
Modificare l'indirizzo dei quadri di comando in 1, 2, 3 oppure 4
inserendo i singoli ponticelli. Non impostando il cavallotto si definisce
l'indirizzo 5. Il numero dei quadri di comando dipende dal tipo di
