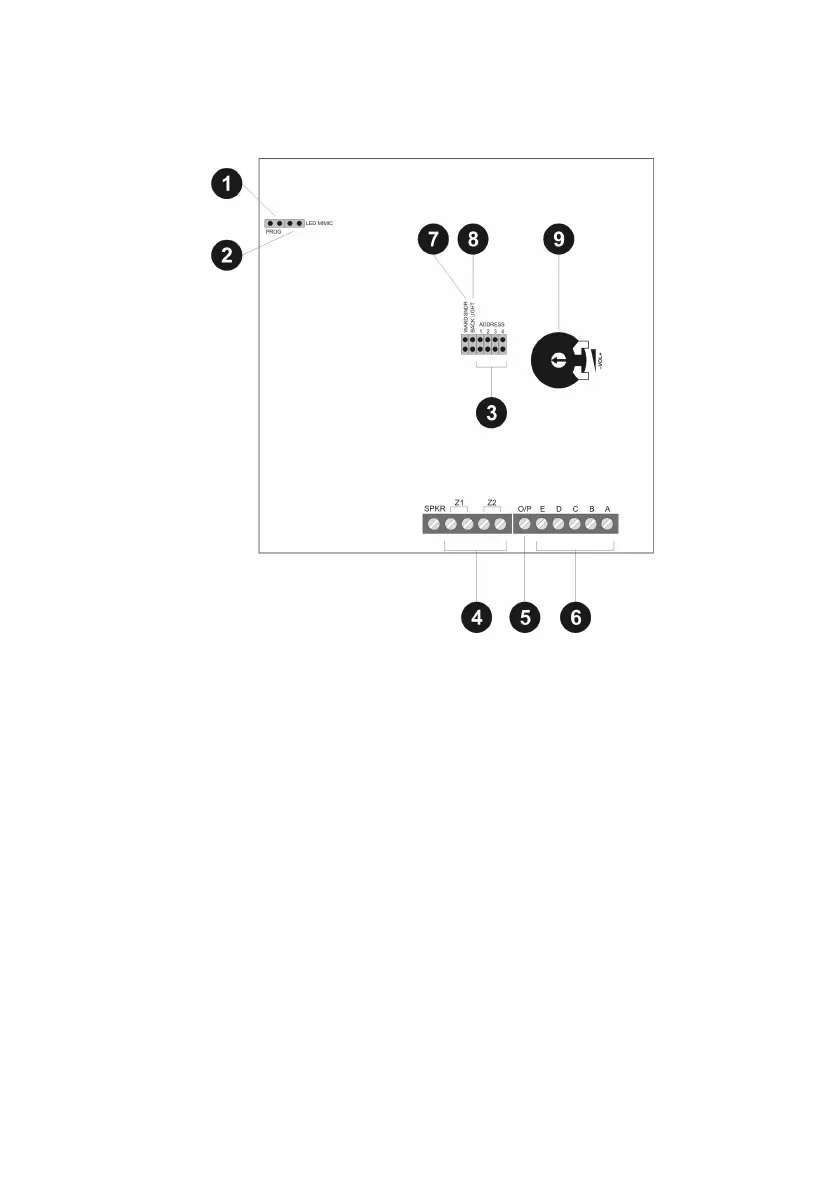

3. Komponenten und Verdrahtung
1.) PROG
Werkseitig sind die PROG-Kontakte nicht gesteckt. Stecken Sie die
Steckbrücke nur, wenn Sie ein erhöhtes BUS-Protokoll zur Zentrale
senden wollen.
Hinweis:
Die Netz-LED leuchtet bei anliegender 12V-Spannung. Ein Hauptfehler
wird als Alarm auf dem Bedienteil angezeigt.
2.) LED MIMIC
Durch Stecken dieser Brücke leuchtet die rote LED des Bedienteils,
wenn der Ausgang des Bedienteils oder Ausgang Nr. 1 der
Drahterweiterung geschalten ist. Werkseitig ist der Ausgang auf
„Mehrfachalarm“ eingestellt, bei der die LED leuchtet wenn zwei
Alarmmeldungen bestehen. Entfernen Sie die Steckbrücke wenn die
LED nicht verwendet werden soll (nur Spannungs-LED aktiv).
3.) ADDRESS
