Montage
In der folgenden Beschreibung ist die Montage des Funk-
Öffnungsmelders auf dem Fenster-/Tür-Flügel beschrieben.
(Die Installation auf dem Fenster-/Tür-Rahmen erfolgt sinngemäß!)

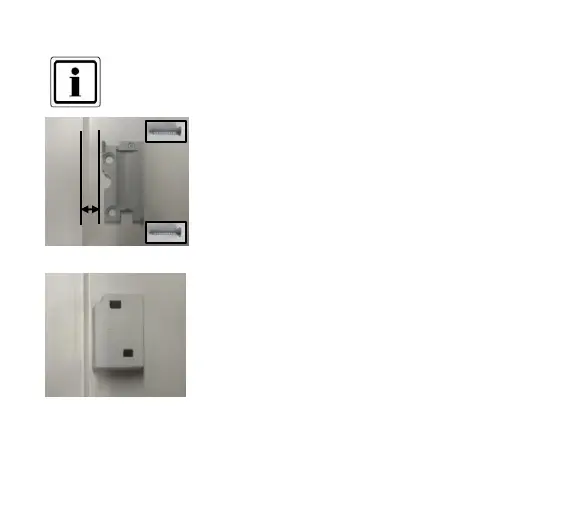

Anschraubsockel positionieren und anschrauben
Löcher für die Befestigungsschrauben müssen in
Richtung Wand (nicht in Richtung Tür-/Fenstermitte)
zeigen!
Abstand von der Tür-/Fensterkante: 10 mm
(Abbildung Fenster DIN rechts; für eine Montage DIN
links sinngemäß!)
Platinengehäuse aufsetzen
Platinengehäuse lagerichtig aufsetzen und andrücken.
(Abbildung Fenster DIN rechts; für eine Montage DIN
links sinngemäß!)
10 mm
