4. Beskrivelse af tilslutninger & funktioner
Vær opmærksom på:
Ved konvertering af HD-SDI-signalet til HDMI ændres formatet, opløsningen og billederne pr.
sekund ikke. Det betyder, at når et kamera leverer et videosignal med 1080p 25 fps, er der brug
for en monitor til videovisningen, der også understøtter dette.
Alle HD-SDI-kameraer fra ABUS Security-Center har udelukkende en opløsning på
1920x1080 pixel ved 25 billeder pr. sekund.
1
4
3
2
7
6
5

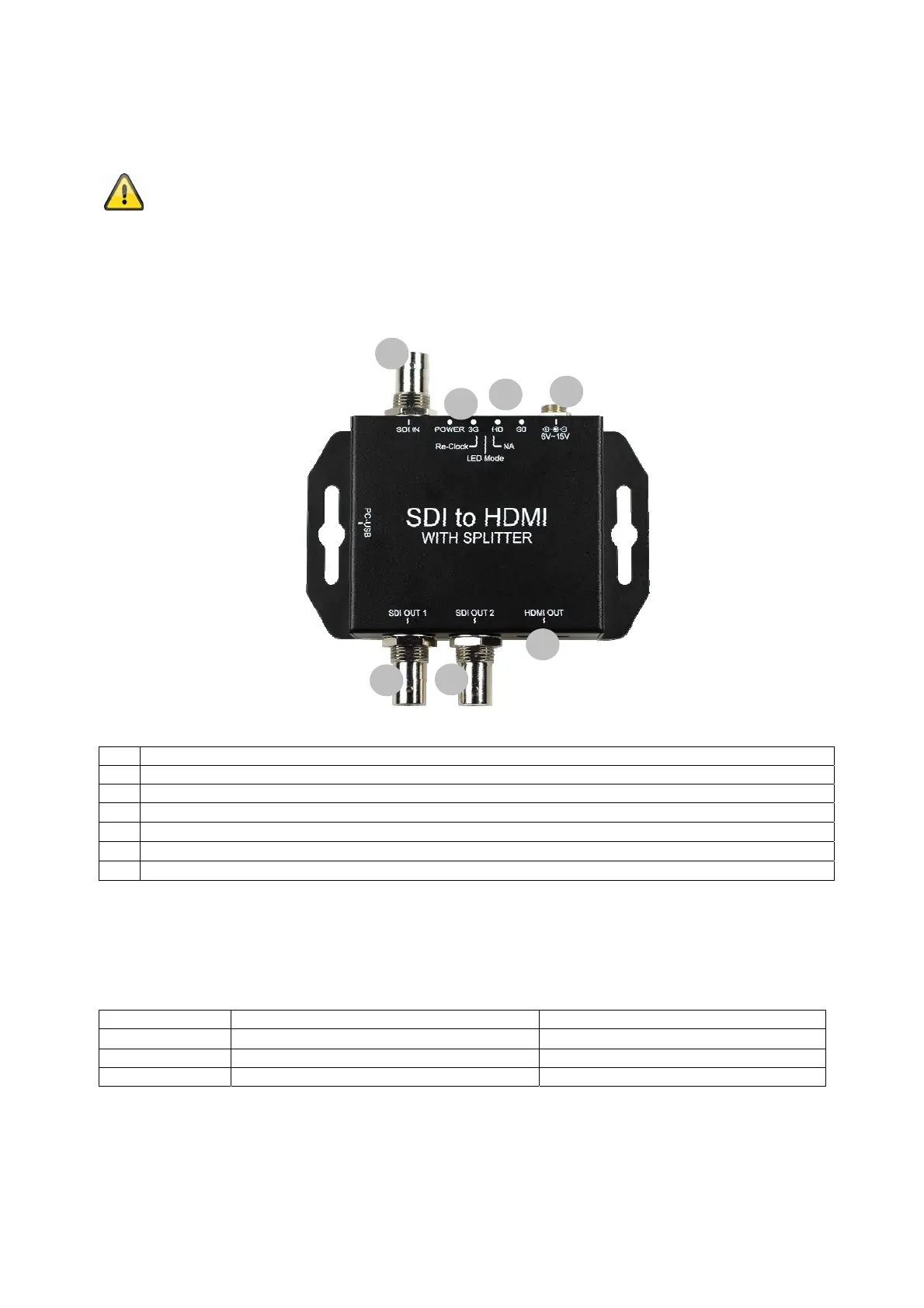

1 Spændingsforsyning, 6,0 - 15,0 V DC, rundstik 5,5 x 2,1 mm
2 Status-LED'er
3 DIP-kontakt
4
HD-SDI-indgang (BNC-tilslutning)
5
HD-SDI-udgang (BNC-tilslutning)
6
HD-SDI-udgang (BNC-tilslutning)
7
HDMI-udgang
DIP-kontakt
DIP-kontakt-beskrivelse 1 - 3 fra venstre mod højre.
DIP-kontakt # Betegnelse Beskrivelse
1 Taktgenoprettelse (re-clock)
Standard: aktiveret ↑
2 LED-modus Se beskrivelse „Status-LED'er“
3 i.a. ikke anvendt
