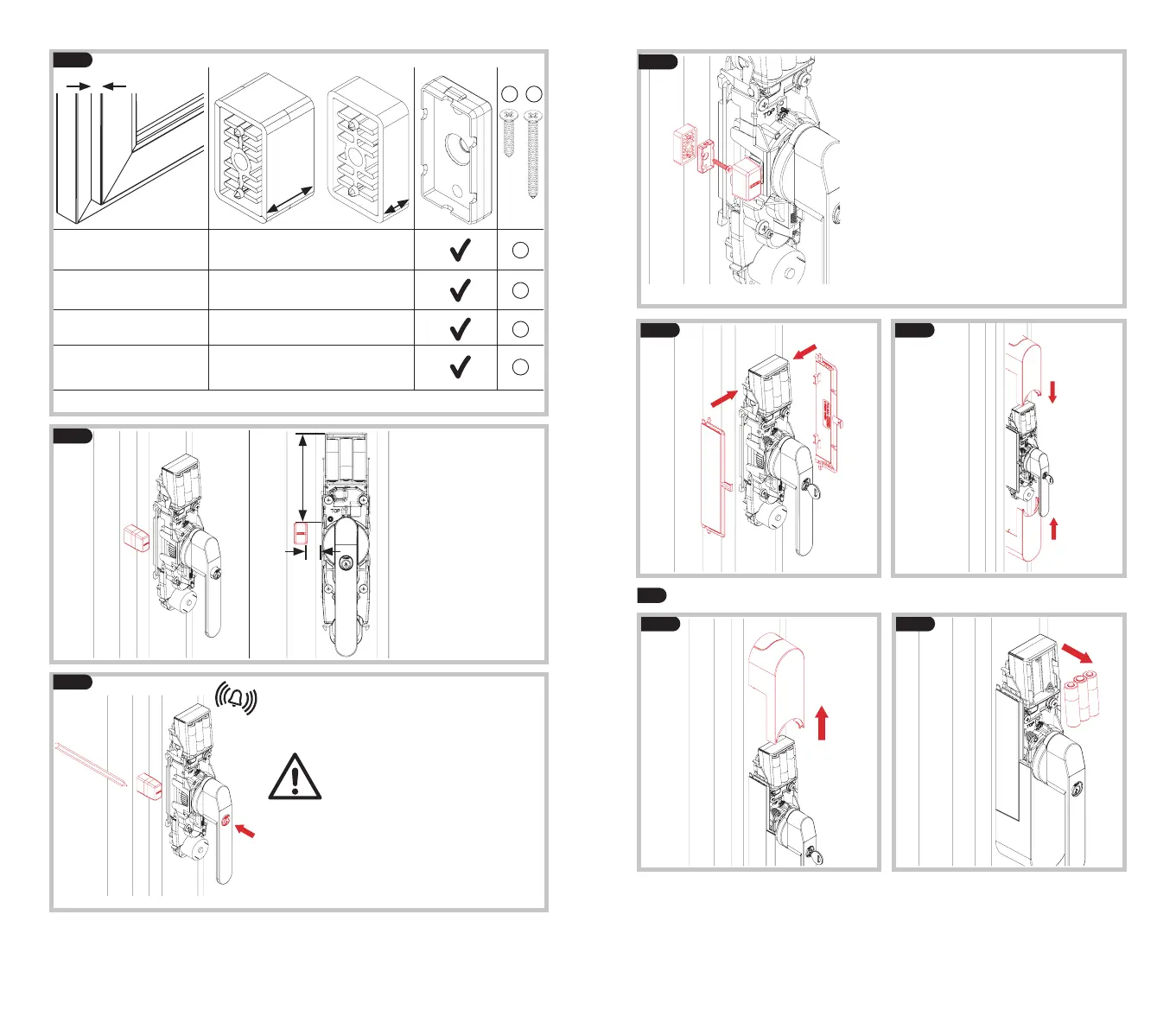

x = 0 - 7 mm -----
x = 8 - 12 mm 7 mm
x = 13 - 16 mm 14 mm
x = 17 - 30 mm 7 + 14 mm
x*
4.1 b
*x = Opdekmaat
4.1 c
Plaats de magneet-
houder en de basis-
platen (Opgelet: nog
niet vastmaken!)
14 mm
7
mm
S1
S2
S1
S2
S1
S2
4.1 d
press
Cilinder indrukken. Na ca. 2 seconden klinkt
het activatie-signaal. Noteer de positie van
de houder.
Wanneer u geen geluidssignaal
hoort, kon de positie niet vast-
gesteld worden. Controleer de
afstand van de houder en het
aantal onderleggers of draai de
magneten 180°!!
1.
2.
3.
4.1 e
Monteer de basisplaat /-platen, magneet-
houderbevestiging en schroeven volgens
de tabel in 4.1b op de gemarkeerde positie
vast.
Druk de magneethouder erop.
5.
Batterijen vervangen
5.25.1
4.1 g4.1 f
ca.
9 cm
max.
1 cm
