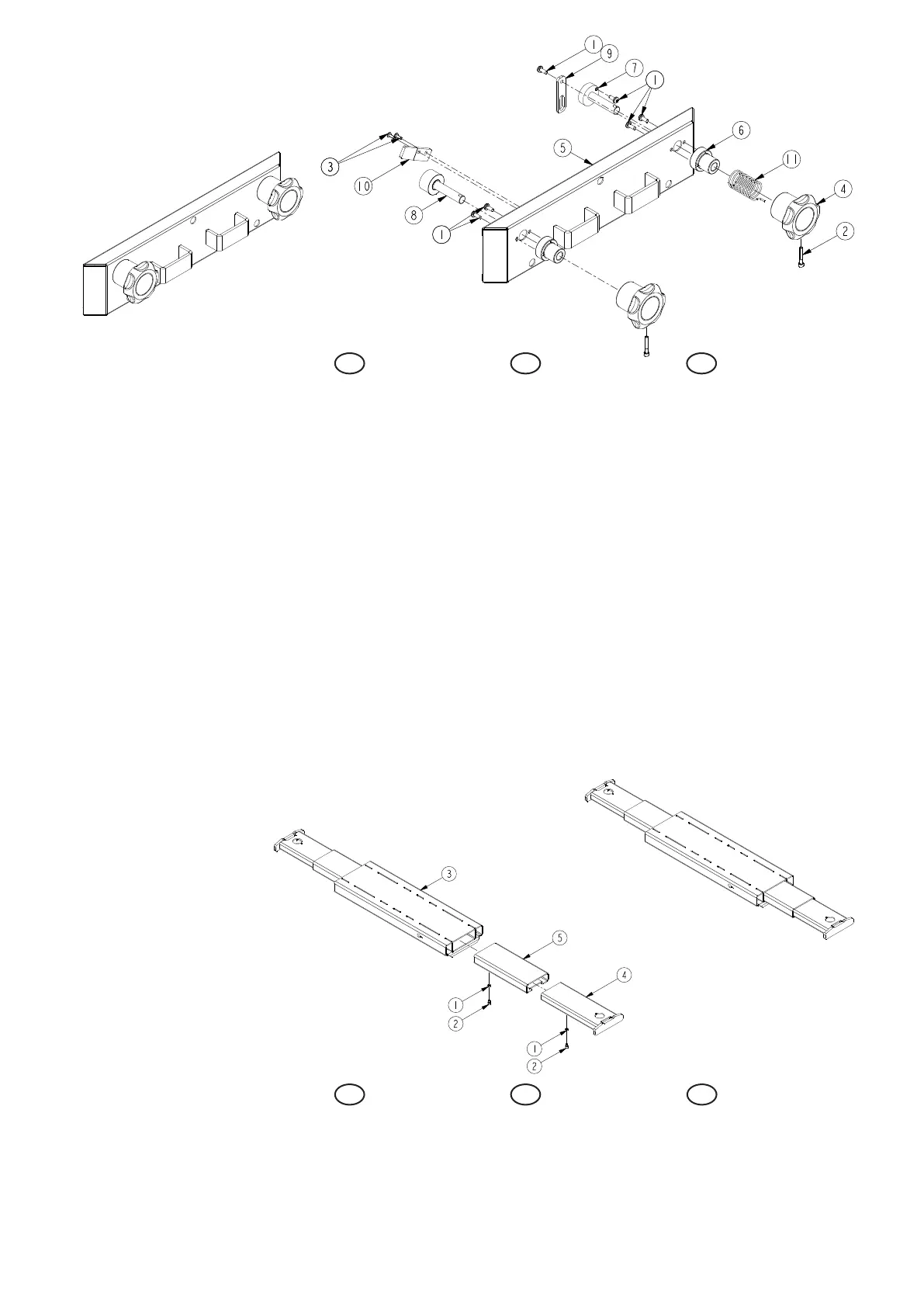

AC Hydraulic SD20L - Specific Component Diagrams; Control Panel Assembly; Top Beam Assembly

62 255 00
DK GB DE
DK GB DE
62 230 00
Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung
62 255 00 62 255 00 Betjeningspanel Control panel Bedienfeld
1 02 099 00 02 099 00 6 Skrue Screw Schraube
2 02 324 00 02 324 00 2 Skrue Screw Schraube
3 02 755 00 02 755 00 2 Skrue Screw Schraube
4 62 016 00 62 016 00 2 Udløsergreb Operating handle Betätigungsgriff
5 62 221 00 62 221 00 1 Frontpanel Front panel Frontfeld
6 62 222 00 62 222 00 2 Flangeleje Flange bearing Flanschenlager
7 62 223 00 62 223 00 1 Udløseraksel Release axle Auslöserachse
8 62 224 00 62 224 00 1 Udløseraksel Release axle Auslöserachse
9 62 229 00 62 229 00 1 Laske Splice plate Lasche
10 62 256 00 62 256 00 1 Stop Stop Stop
11 90 624 00 90 624 00 1 Fjeder Spring Feder
SD20L SD26L
SD20L SD26L
Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung
62 230 00 62 230 00 Topbjælke, komplet Top beam, complete Traverse, komplett
1 02 102 00 02 102 00 4 Skive Disc Scheibe
2 02 308 00 02 308 00 4 Skrue Screw Schraube
3 62 204 00 62 204 00 1 Topbjælke Top beam, complete Traverse, komplett
4 62 205 00 62 205 00 2 Yderarm Outer arm Aussenarm
5
62 206 00 62 206 00 2 Mellemarm Middle arm Mittelarm
