Accuphase Laboratory Inc.
Issued 2017-09-04
MODEL : DP-400,DP-600,DP-500,DP-410,DP-510,DP-550,DP-430
SUBJECT : Select the correct hole of Chucking pulley
項 目 ： CD/SACD兼用ﾌﾞﾘｯｼﾞの向き
Service Information
Details ; In 7 models (DP-400/DP-600/DP-500/DP-410/DP-510/DP-550/DP-430), use of a combination bridge
is possible.
The chucking pulley attachment hole in a bridge has an object for CD, and an object for
SACD, and the attachment direction of a bridge changes with use models.
In exchange, please refer to the f
ollowing figure.
詳細； 兼用ﾌﾞﾘｯｼﾞは
7
機種において使用可能となりますが、ﾌﾞﾘｯｼﾞ内のﾁｬｷﾝｸﾞﾌﾟｰﾘは取付け穴が
C
D用とSACD用があり、使用機種によりﾌﾞﾘｯｼﾞの取付け方向が異なります。
交換の場合は下図を参照してください。

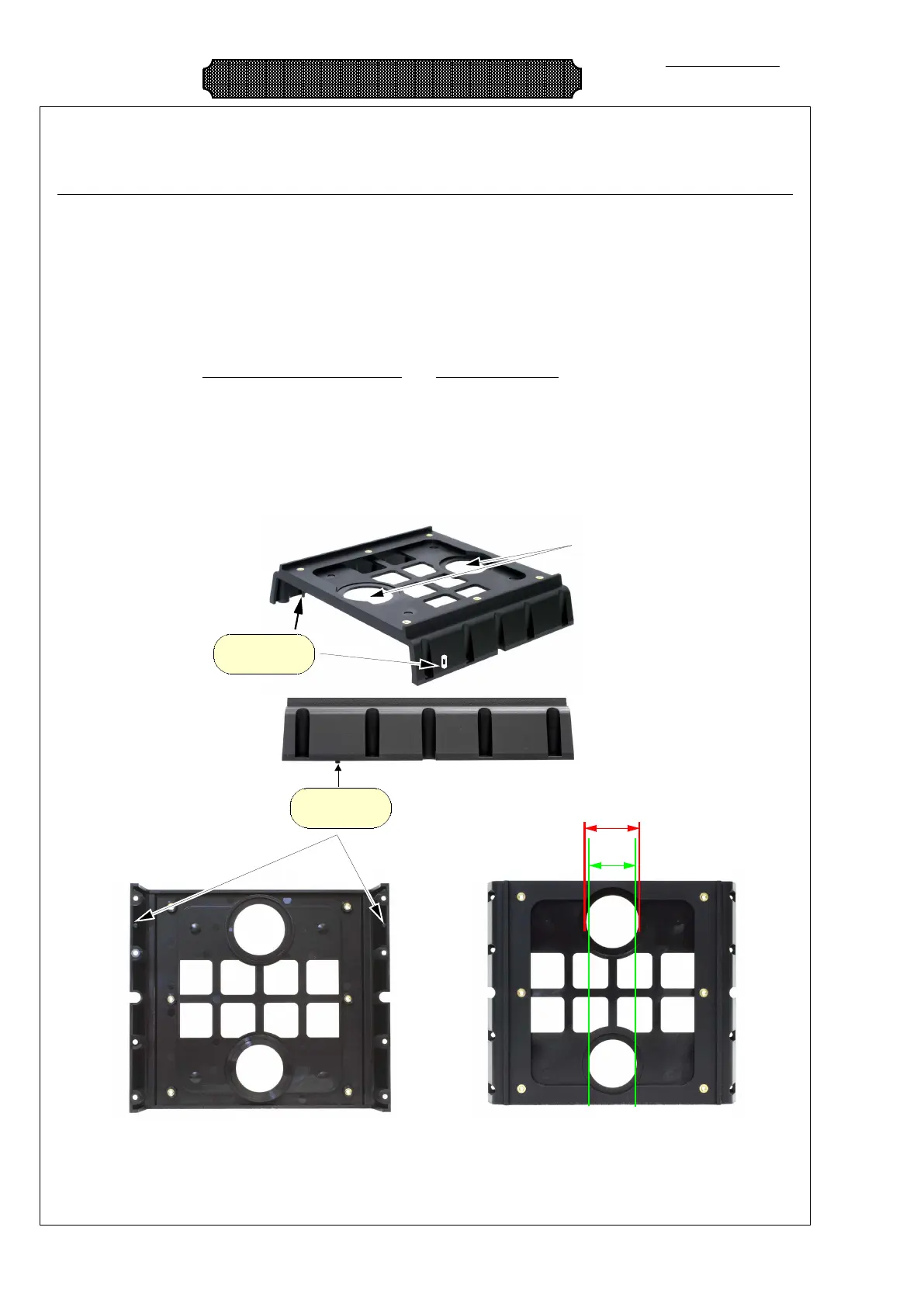

No. DP-430-001
Bridge/ﾌﾞﾘｯｼﾞ
(112-1435-21)
Bottom View
(底面)
Top View
(上面)
Side View(側面)
Hole for Chucking pulley
ﾁｬｯｷﾝｸﾞﾌﾟｰﾘ取付け穴
for CD
for SACD
The hole by the side of a projection of the object
for CD, and opposite side is an object for SACD.
横又 は 底か ら見て突 起が ある方の穴がCD用に なり
逆側 はSACD用 にな りま す 。
In the chucking pulley attachment hole of
a figure, red is CD and green is SACD,as
for a diameter, CD becomes large from SACD.
ﾁｬｯｷﾝｸﾞﾌﾟｰﾘｰ取 付穴 は赤 がCD､緑がSACDを示
しま すが､CD径 はSACD 径よ り大きくなりま す。
Projection
突起
The bridge attachment direction /
ﾌﾞﾘｯｼﾞ取 付け 方 向
CD用
SACD用
CD PLAYER / CDﾌﾟﾚｰﾔｰ(DP-400/500/410/510/430)
It is attached so that a projection may come to the Front side.
(front panel side).
突起 が前側(ﾌﾛﾝﾄﾊﾟﾈﾙ 側)に来るよう に取 付けになります 。
SACD PLAYER (DP-600/550)
It is attached so that a projection may come to the backward (back panel side).
突起 が後側(ﾊﾞｯｸﾊﾟﾈﾙ 側)に来るよう に取 付けになります 。
Projection
突起
CD
SACD
CD ＞ SACD
CD
SACD
