Conexión eléctrica.
- Al ser emisores de instalación fija deberán tenerse en cuenta las directrices que se
indican en los Reglamentos propios de cada país.
- La conexión fija deberá ser efectuada por un profesional.
- Los emisores deben ser conectados a una toma de tierra.
- Debe preverse en la instalación un interruptor magneto-térmico u otro dispositivo de
desconexión omnipolar que interrumpa todas las líneas de alimentación del aparato;
este dispositivo debe tener una separación de contactos de al menos 3 mm. en todos
los polos.
- Al instalar el emisor asegurar que el cable de conexión nunca pueda estar en
contacto con una zona caliente del mismo.
- Proceder al conexionado a la red comprobando que la tensión de la misma coincida
con la indicada en la placa de características del aparato.
(Tensión y frecuencia de red: 230V ~ 50Hz).
El equipo consta de:
1. Interruptor omnipolar de encendido/apagado (0/I) en la parte posterior del
carenado, para evitar manipulaciones no deseadas (por ejemplo, niños).
2. Botonera en la parte superior ( +, MODE , - ) para el control del emisor.
3. Display LCD de alta resolución con fondo azul y backlight en blanco.
4.Led indicador de consumo (bajo el panel de leds).

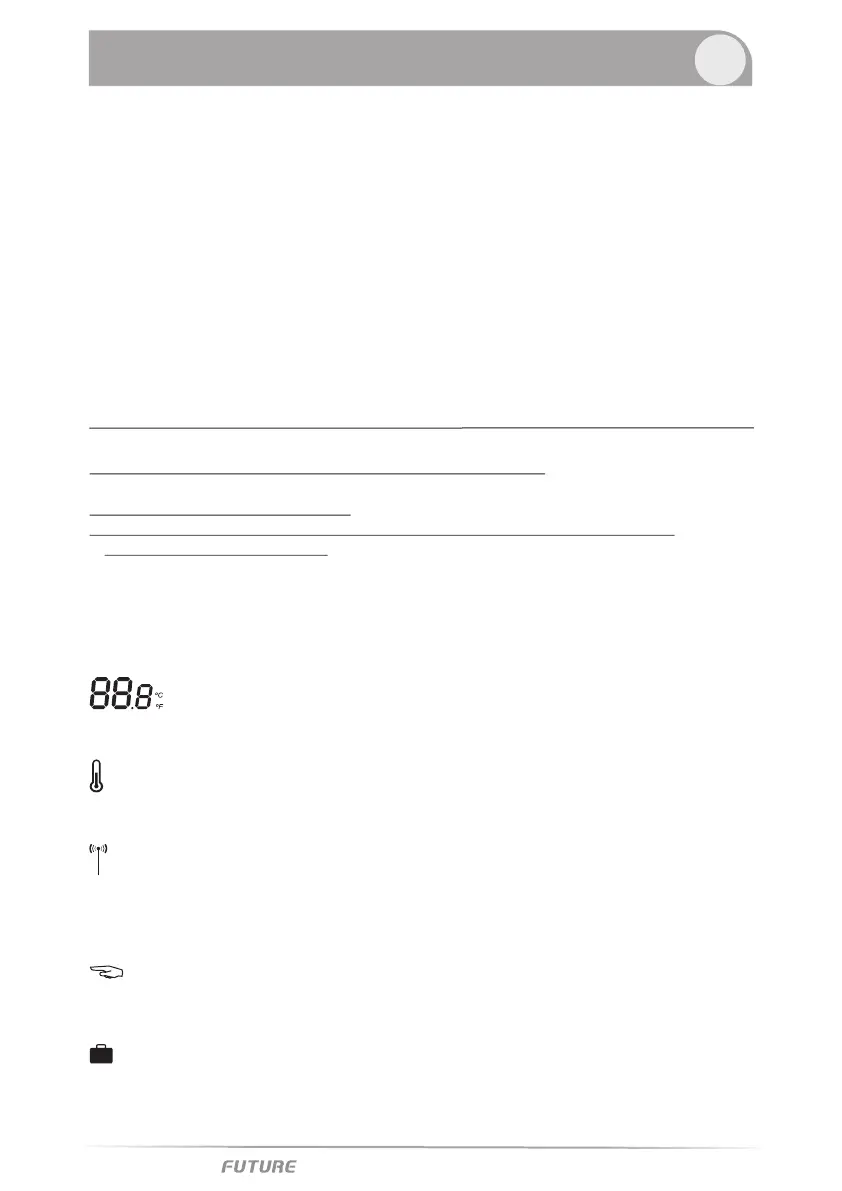

Iconos del display LCD.
La activación y desplazamiento entre los iconos se realiza mediante la tecla MODE.
Cuando un símbolo está activado se enmarca por un rectángulo. A continuación se
describen los iconos que aparecen en el Display:
/ Indicador de temperatura con un ajuste de 0.5º C (internamente el
emisor controla hasta 0.1ºC). La temperatura se puede indicar en ºC o ºF (a través de
SETUP).
/ Indicador de funcionamiento. Se ilumina cuando la temperatura mostrada es la
que está leyendo del ambiente, y se apaga mientras se muestra la temperatura de
consigna seleccionada por el usuario.
/ Indicador de comunicación inalámbrica. Se ilumina cuando el emisor recibe
una orden del mando a distancia. Si la orden es: cambio de modo Auto a modo
Manual, modo Ajuste de Reloj o modo Vacaciones, la orden será confirmada por 2
“bips” cortos. En el caso de envío y carga de un programa nuevo o preconfigurado, la
orden será confirmada por 1 “bip” largo.
/ Indicador de Modo manual. Si estando en modo Auto se ha seleccionado una
temperatura diferente a la programada (a través de las teclas +, -) el emisor pasará a
modo manual. Si pulsamos la tecla MODE una vez, volveremos al modo Auto
previamente programado.
/ Indicador de modo Vacaciones. En este modo seleccionamos el número de
días en los que el emisor no funcionará, salvo que la temperatura ambiente descienda
por debajo de 7 ºC. Una vez transcurridos los días seleccionados, el emisor pasará
automáticamente al modo Auto.
4. Mandos de control. (Fig. 9)
Español
ES
- Manual de instalación - Instrucciones de uso
ACESOL
LCD
8
