ACM TITAN Installation Manual

INSTALLAZIONE DEL KIT ELETTROFRENO – INSTALLATION OF THE ELECTROBRAKE
MONTAGE DU ELECTROFREIN – INSTALACIÒN DEL ELECTROFRENO
1) Inserire il ferodo ( R ) sul retro del motore
elettrico (vedi ! gura 9).
2) Fissare l’elettrofreno (S) al motoriduttore
mediante le due viti M5x50 (U).
3) Rimuovere il ponticello (T) dal ! ne corsa.
Non danneggiare il ponticello tirandolo dal ! lo e
conservarlo per usi futuri.
4) Collegare alla morsettiera del ! ne corsa i due
cavi elettrici (V) del freno
1) Insert the brake ( R ) on the back of the electri-
cal motor (see ! gure 9).
2) Fixing the electrobrake (S) to the motor through
the screws M5x50 (U).
3) Remove the bridge (T) from the limit switch.
Do not damage the bridge pulling on the wire and
keep it for future use.
4) Connect the electric cables (V) of the brake to
the terminal of the limit switch.
1) Insérez le frein ( R ) à l’arrière du moteur
électrique comme indiqué en ! g.9
2) Fixer l’électro-frein (S) au moteur avec les vises
M5x50 (U).
3) Enlever le pont ( T ) de ! n de course. Ne
pas endommager le pont en tirant sur le ! l et le
conserver pour une utilisation future.
4) Connecter les câbles électriques (V) du frein à
la borne de ! n de course.
1) Insertar el frenos ( R ) en la parte poste-
rior del motor eléctrico como mues la ! g.9.
2) Fijar el electrofreno (S) al motor a través
de los tornillos M5x50 (U).
3) Eliminar el Puente ( T) del ! nal de
carrera. No dañar el puente tirando del hilo
y mantenerlo para su uso futuro.
4) Conectar los dos hilos electricos (V) del
freno en el ! nal de carrera.

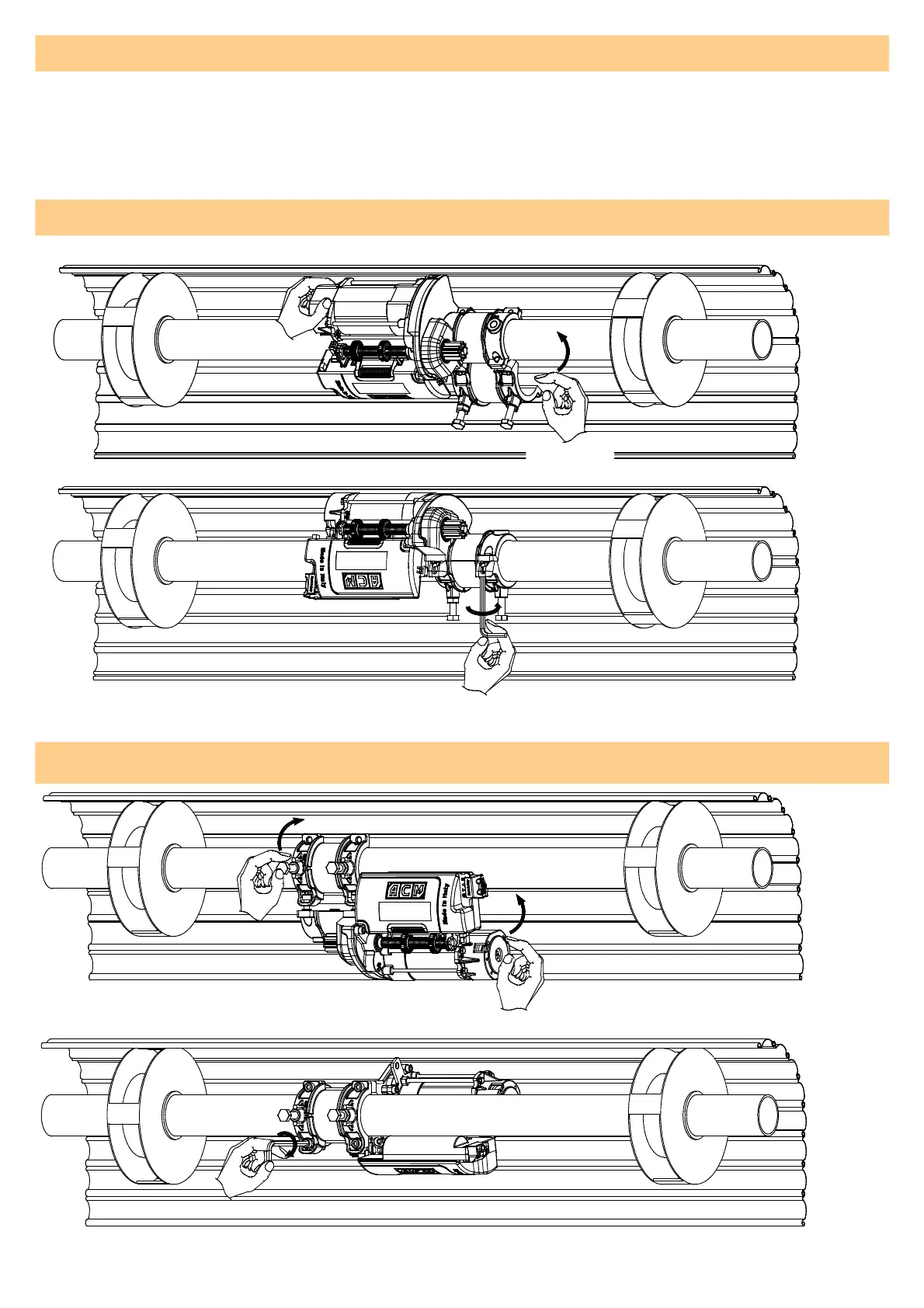

UNITITAN HR FM INSTALLAZIONE A SINISTRA – INSTALLATION A GAUCHE
LEFT INSTALLATION – INSTALACION A LA IZQUIERDA
INSTALLAZIONE A DESTRA – INSTALLATION A DROITE
RIGHT INSTALLATION – INSTALACION A LA DERECHA
CLOSE
CLOSE
Fig.11
Fig.12
