MOTORIDUTTORI CON DISPOSITIVO DI SICUREZZA INTEGRATO – CENTRAL MOTOR WITH SAFETY DEVICE
MOTOREDUCTEURS AVEC DISPOSITIF DE SECURITE INTEGRE – MOTORREDUCTORES CON DISPOSITIVO DE SEGURIDAD INTEGRADO
UNISAFETY - UNISAFETY PLUS – TITANSAFETY 240/76– TITANSAFETY 240/76 PLUS
I - Motoriduttore con dispositivo di sicurezza integrato realizzato per arrestare la caduta libera della serranda e contemporaneamente, nelle versioni Plus,
per interrompere l’alimentazione del motoriduttore.
GB - Central motor with safety device carried out to the stop the free fall of roller shutters and at the same time, in Plus version, to interrupt the motoreduc-
tor’s feeding.
F - Motoréducteur avec un dispositif de sécurité créé pour arrêter la chute libre du volet roulant et même temps, dans les version Plus, pour suspendre
l’alimentation du motoréducteur.
E - Motoreductor con un dispositivo de seguridad realizado para detener la caìda libre de la persiana y al mismo tiempo, en las verciòne Plus, para inerru-
pir la corriente al motoreductor.
1) Effettuare sull’albero della serran-
da un foro passante Ø10 perpendi-
colarmente all’asse
(vedi ! gura 13).
2) Dopo aver accoppiato i due corpi
del motoriduttore (G), veri! care che
il cricchetto d’aggancio (Z) sia posi-
zionato nel punto più alto perpendi-
colarmente all’asse della
serranda (Vedi Figura 14).
3) Il verso di discesa della serranda
deve essere congruente con il verso
di discesa del Paracadute. Disporre
il motoriduttore come mostrato in ! -
gura 15.
4) Nelle versioni Plus, collegare il
cavo del microinterruttore (W) in se-
rie al cavo (comune) di alimentazio-
ne del motoriduttore (vedi ! gura 16).
1) Effect on the tube of the shutter a
passing perforation Ø10 perpendicu-
lar to the axis. (see ! gure 13).
2) After assembled the two elements
of the gearmotor (G), check that the
pawl (Z) is in the highest position per-
pendicular to the rolling shutter axis
(see ! gure 14).
3) The downward run of the roller
shutter shall be consistent with the
downward run of the safety brake.
Place the gear motor as shown
in ! gure 15.
4) For Plus Versions, connect the mi-
cro switch’s cable (W) in series to the
feeding cable (common) of the gear-
motor (see ! gure 16).
1) Effectuer sur l’arbre du rideau une
perforation debouchant Ø10 per-
pendiculaire à l’axe (voir ! gure 13).
2) Après assemblage des deux
éléments du motoréducteur (G),
véri! er que le cliquet (Z) est dans
la position la plus élevée, perpendi-
culaire à l’axe de volet roulant (voir
! gure 14).
3) La direction de descente du vo-
let roulant doit correspondre à la
direction de descente du parachute.
Placer le motoréducteur, comme in-
diqué dans la ! gure 15.
4) Branchez le câble du micro (W)
dans les série sur le câble d’alimen-
tation (commun) du motoréducteur
(voir ! gure 16).
1) Efectuar sobre el árbol del cierre
metálico una perforación que pasa
Ø10 perpendicular al eje. (ver ! gura
13).
2) Después de reunidos los dos ele-
mentos del motorreductor (G), com-
pruebe que el trinquete (Z) está en
la posición más alta, perpendicular
al eje de la cierres metálicos (ver
! gura 14).
3) El lado de bajada de la persiana
tiene que coincidir con el lado de
bajada del paracaídas. Colocar el
motorreductor como se muestra en
la ! gura 15.
4) Conectar el cable del microinter-
ruptor (W) en sucesión al cable de
alimentador (común) del motore-
ductor (ver ! gura 16).

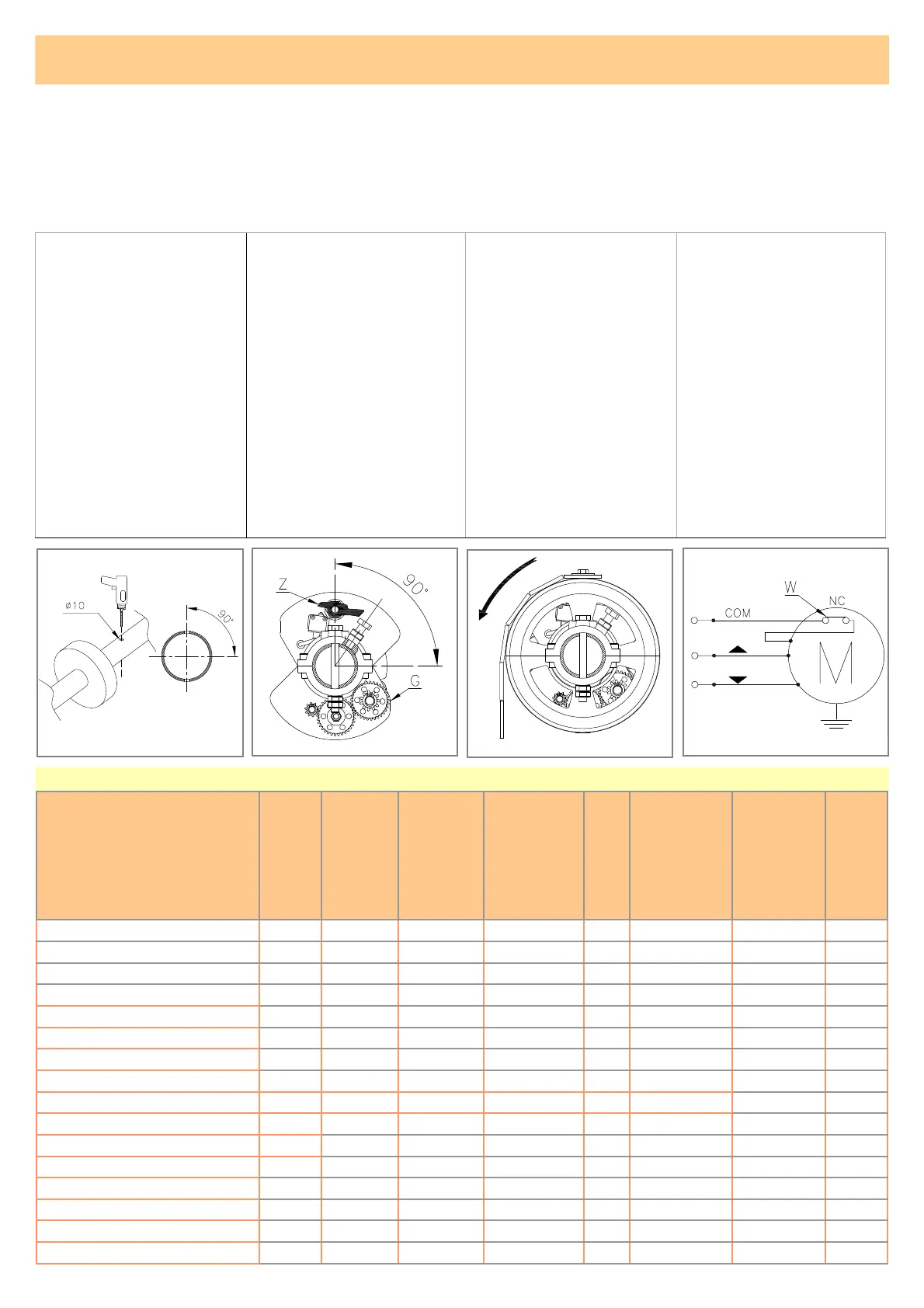

Fig.13
Fig.14
Fig.15
Fig.16
CARATTERISTICHE TECNICHE – TECHNICAL DATA – CARACTERISTIQUES TECHNIQUES – CARACTERISTICAS TECNICAS
MODELLO
Modèle
Model
Modelo
COPPIA
Couple
Torque
Par motor
(Nm)
R.P.M.
Tours minute
R.P.M.
Vueltas por
minuto
CORSA MAX
Course maxi
Maximum
travel
Recorrido max
(m)
POTENZA
ASSORBITA
Puissance
absorbée
Power
absorbed
Potencia consu-
mida
(W)
PESO
Poids
Weight
Peso
(Kg)
SOLLEVAMENTO
Soulèvement
Lifting
Levantamiento
(Kg)
ALBERO
SERRANDA
Arbre rideau
Tube rolling
Árbol para cierre
metálico
(mm)
CORONA
Flange
Pulley
Corona
(mm)
UNITITAN CL 155 10 6 630 8 160 Ø60 Ø200
UNITITAN E CL 155 10 6 630 9 160 Ø60 Ø200
UNITITAN HR FM / UNISOFT HR 170 10 6 630 7 170 Ø60 Ø200
UNITITAN E HR FM / UNISOFT E HR 170 10 6 630 8 170 Ø60 Ø200
UNITITAN SUPER HT 260 10 6 670 9 260 Ø60 Ø200
UNITITAN SUPER E HT 260 10 6 670 9 260 Ø60 Ø200
TITAN 240/76 210 9 6 630 9 180 Ø76 Ø240
TITAN 240/76 E 210 9 6 630 10 180 Ø76 Ø240
TITAN 240/76 SUPER HT 290 9 6 670 9 250 Ø76 Ø240
TITAN 240/76 SUPER HT E 290 9 6 670 10 250 Ø76 Ø240
UNISAFETY 155 10 6 630 8 160 Ø60 Ø200
UNISAFETY E 145 10 6 630 9 160 Ø60 Ø200
TITANSAFETY 240/76 210 9 6 630 9 180 Ø76 Ø240
TITANSAFETY 240/76 E 200 9 6 630 10 180 Ø76 Ø240
TITAN 240/101 250 8 6 690 10 200 Ø101.6 Ø240
TITAN 240/101 E 250 8 6 690 10 200 Ø101.6 Ø240
