Acson awm07f Installation Manual

2-5
Français
Étape 1
Tuyau d’orifice
Étape 3
Étape 2
Étape 4
Tuyau de liquide
Braseur

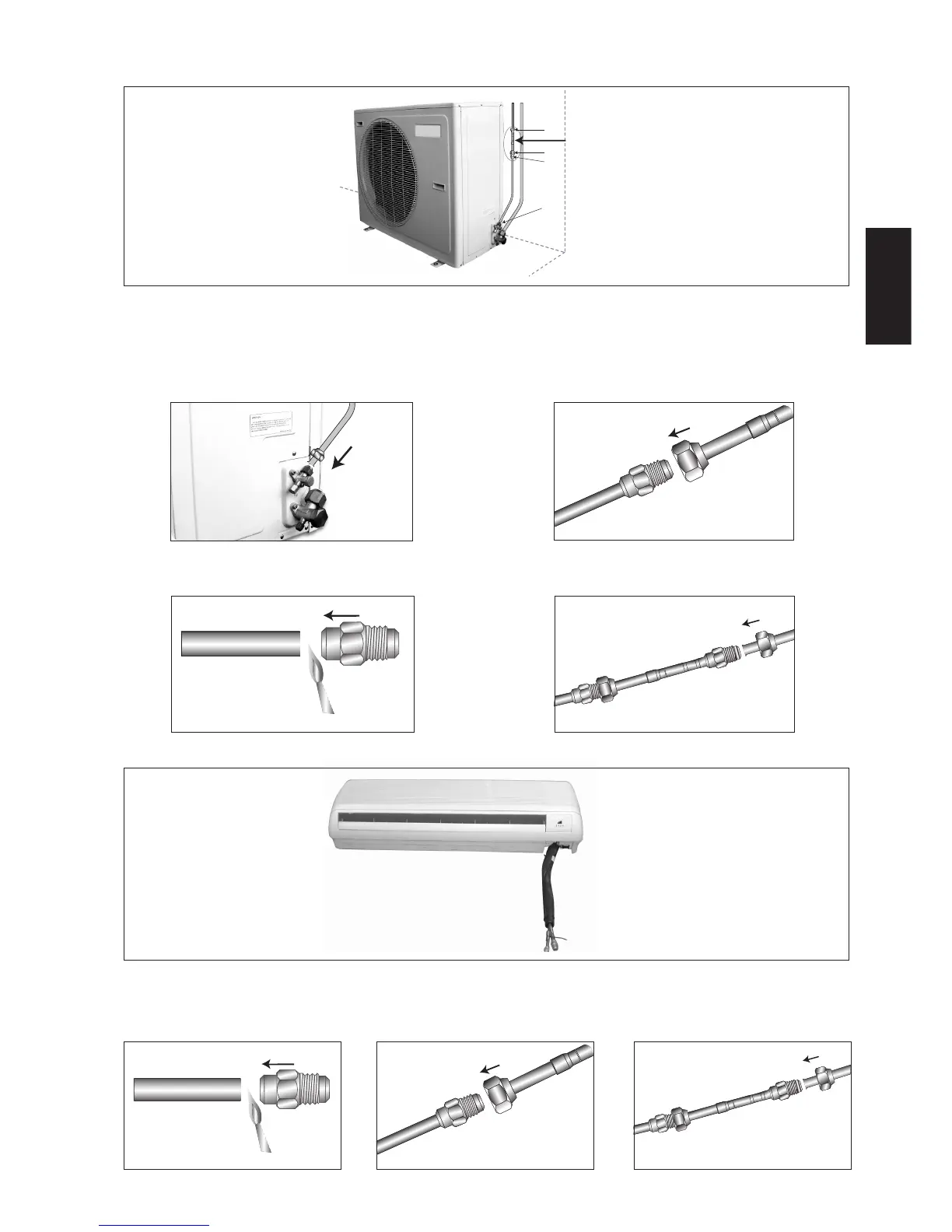

C. Installation du tuyau d’orifice sur l’unité intérieure
Unité Intérieure
Tuyau d’orifice
B. Installation de l’orifice du tuyau de l’unité extérieure (où l’espace pour l’installation est limité)
Si le tuyau d’orifice ne peut pas être connecté directement au robinet de liquide à cause d’un manque d’espace, on peut
l’installer au milieu du tuyau de liquide.
Étapes:
1. Évaser le tuyau de liquide et le brancher au robinet de
liquide.
2. Braser un joint “Mâle” supplémentaire au tuyau de
liquide.
3. Raccorder l’écrou “Femelle” du tuyau d’orifice au joint
“Mâle”.
4. Évaser un autre tuyau de liquide et le brancher au joint
“Mâle” du tuyau d’orifice.
Étapes:
1. Braser un joint “Mâle”
supplémentaire au tuyau de
liquide.
3. Évaser un autre tuyau de liquide
et le brancher au joint “Mâle” du
tuyau d’orifice.
2. Raccorder l’écrou “Femelle” du
tuyau d’orifice au joint “Mâle”.
Tuyau de liquide
Braseur
Tuyau de liquide
Tuyau d’orifice
Tuyau de liquide
Tuyau d’orifice
Tuyau de liquide
Tuyau d’orifice
Tuyau de liquide
Tuyau d’orifice
