5-4

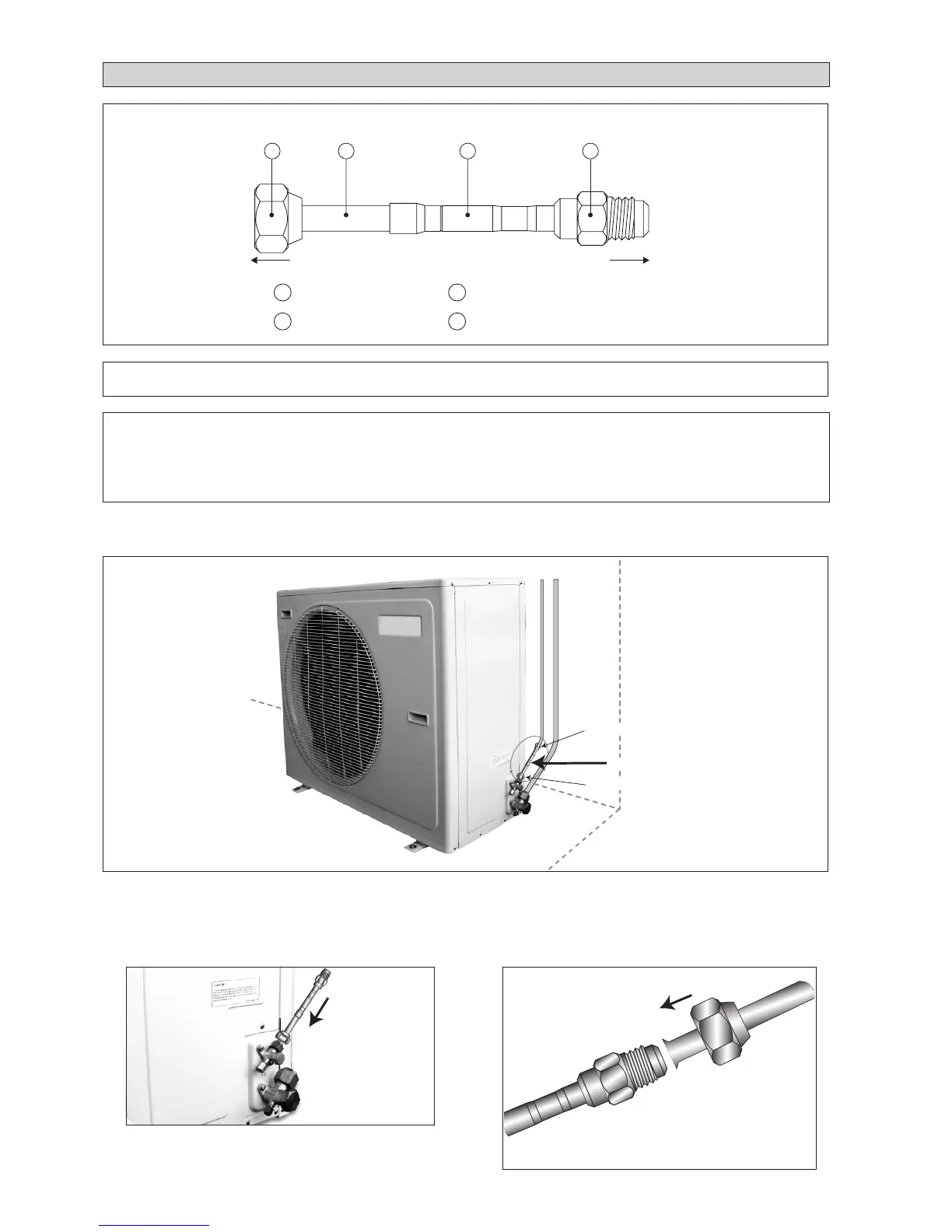

INSTALACIÓN DE TUBO DE ORIFICIO
Tubo de orificio
1
2
34
1
2
3
4
Unidad Exterior
Interior
Orificio
Tubo, conectando
Tuerca abocardada 3/8" (Hembra)
Junta abocardada 3/8" (Macho)
! Cuidado
El tubo de orificio debe instalarse en la dirección correcta, según se muestra en la figura anterior.
En caso contrario, el sistema podría no funcionar correctamente.
Nota: Esta instalación es sólo para WM301 / SL30B & WM301 / SL30C
A. Instalación del tubo de orificio de la unidad exterior (donde el espacio de instalación sea
suficientemente ancho)
Tubo de orificio
Paso:
1. Conecte directamente la tuerca “Hembra” del tubo de
orificio a la válvula de líquidos.
2. Abocine el tubo de líquido para conectarlo a la junta
“Macho” del tubo de orificio.
Tubo de orificio
Tubo de
líquido
Paso 1
Paso 2
