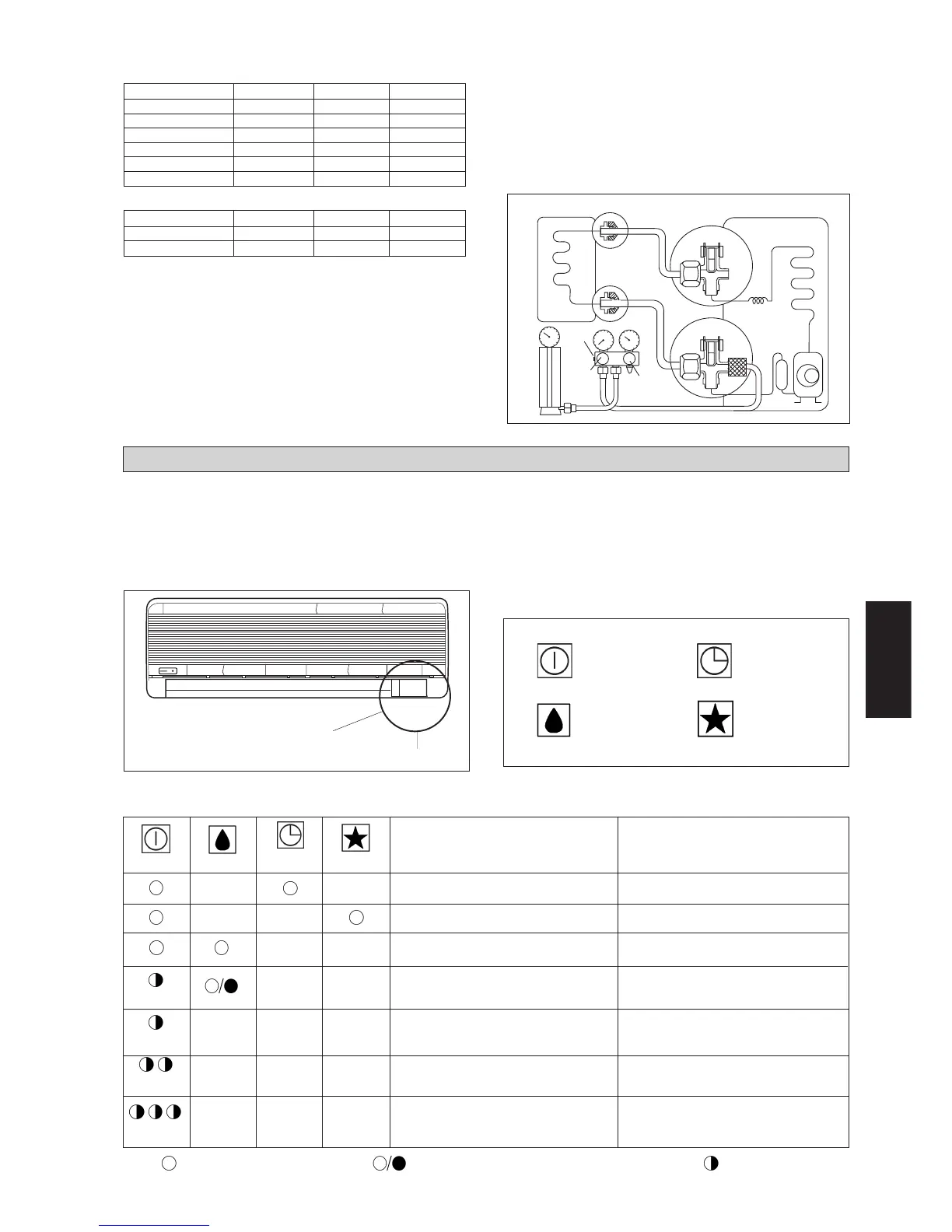

Page #78 background imageLoading...
Page #78 background image
5-11
Español
Receptor de señal IR (infrarroja)
Al transmitirse una señal de infrarrojos proveniente del
mando a distancia, el receptor de señales de la unidad de
interior producirá un sonido para confirmar la aceptación
de la señal transmitida.
LUZ INDICADORA
Unidad de enfriamiento
La tabla que se muestra a continuación contiene las luces
indicadoras LED de funcionamiento normal y de condición
de falla de la unidad de aire acondicionado.
Las luces indicadoras LED están situadas en la parte inferior
derecha de la unidad de aire acondicionado.
Luces indicadoras LED : Condiciones de operación normales y condiciones de
operación defectuosas de la unidad de enfriamiento
Luces indicadoras LED de funcionamiento para la
unidad de enfriamiento.
Preder ON
El Programador
del Tiempo
Modo
Vigilia
Modo
Seco
Luces indicadoras LED
Receptor Infrarrojo
Operación de carga
Esta operación se debe realizar usando un cilindro de gas y
una máquina de pesaje obligatoriamente. La carga adicional
se introduce en la unidad de exterior por la válvula de
aspiración a través del agujero de servicio.
Retirar el tapón del agujero de servicio.
Conectar el lado de presión baja del calibrador de carga
al centro del agujero de servicio de succión del depósito
del cilindro y cierre el lado de alta presión del calibrador.
Purgue el aire de la manguera de servicio.
Poner en marcha la unidad de aire acondicionado.
Modelo 10 m/32,8 ft 12 m/39,4 ft 15 m/49,2 ft
071 / 101 / 151 35 65 -
201 35 65 110
251 / 301 90 165 280
071R / 101R /151R 50 90 -
201R 60 110 185
251R / 301R 120 220 370
Modelo 10 m/32,8 ft 12 m/39,4 ft 15 m/49,2 ft
311 80 150 255
301R 110 200 335
Carga adicional en gramos (R410A)
Abrir la válvula del cilindro de gas y la de cierre de baja
presión
Cuando se haya bombeado la unidad con la cantidad de
refrigerante requerida, cerrar la válvula de baja presión y
del cilindro de gas.
Desconectar la manguera de servicio del agujero de
servicio. Volver a colocar la tapa del agujero de servicio.
Carga adicional en gramos (R22)
Unidad Interior
Unidad Exterior
Lado del
liquido
Lado del gas
Abierta
Válvula de
carga
Válvula de
Succión
Cerrada
Válvula de
control
Lo
Hi
Cerrada
Cerrada
ENCENDIDO o APAGADO
ENCENDIDO Parpadeante
Operación/Indicador de falla Acción
Programador de tiempo prendido ON.
Modo vigilia ON.
Modo seco.
Prevention de congelamiento hielo. Limpiar el filtro y pasar a ventilador alto.
Contacto del sensor de aire ambiente suelto/corto.
Llamar a su representante.
Contacto del sensor del serpentín de interior suelto/corto.
Llamar a su representante.
El sensor contacto de problema, proteccion para
Llamar a su representante.
sobrecarga del compresor, goteadura o escape de gas.
Continua
una vez cada
2 segundos
dos veces cada
2 segundos
tres veces cada
2 segundos
Preder
Seco
Vigilia
El Programador
del Tiempo
