4-4

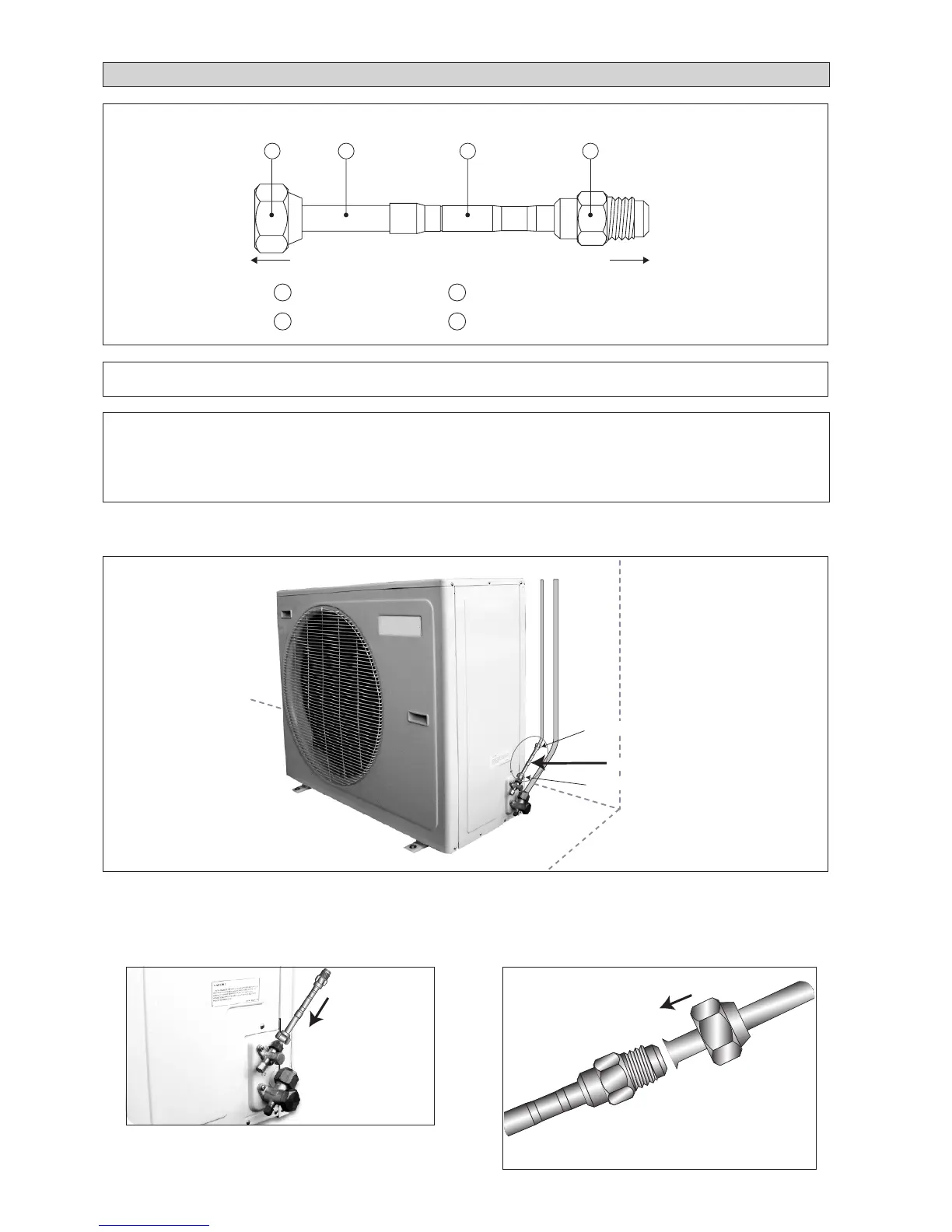

INSTALLAZIONE DEL TUBO DELL’ORIFIZIO
Tubo dell’orifizio
1
2
34
1
2
3
4
Unità Esterna
Interno
Orifizio
Tubo di raccordo
Dado svasato 3/8” (femmina)
Raccordo svasato 3/8” (maschio)
! Cautela
Si deve installare il tubo dell’orifizio nella direzione corretta come indicato sopra.
Una direzione inadeguata potrebbe danneggiare il sistema di funzionamento.
Nota: La presente installazione è valida soltanto per WM301 / SL30B & WM301 / SL30C
A. Installazione del tubo dell’orifizio dell’unità esterna (con spazio di installazione sufficiente)
Tubo dell’orifizio
Passi:
1. Collegare il dado “Femmina” del tubo dell’orifizio
direttamente alla valvola liquido.
2. Allargare il tubo della linea liquido e collegarlo al
raccordo “Maschio” del tubo dell’orifizio.
Tubo
dell’orifizio
Tubo linea
liquido
Passo 2
Passo 1
