2-3
Français

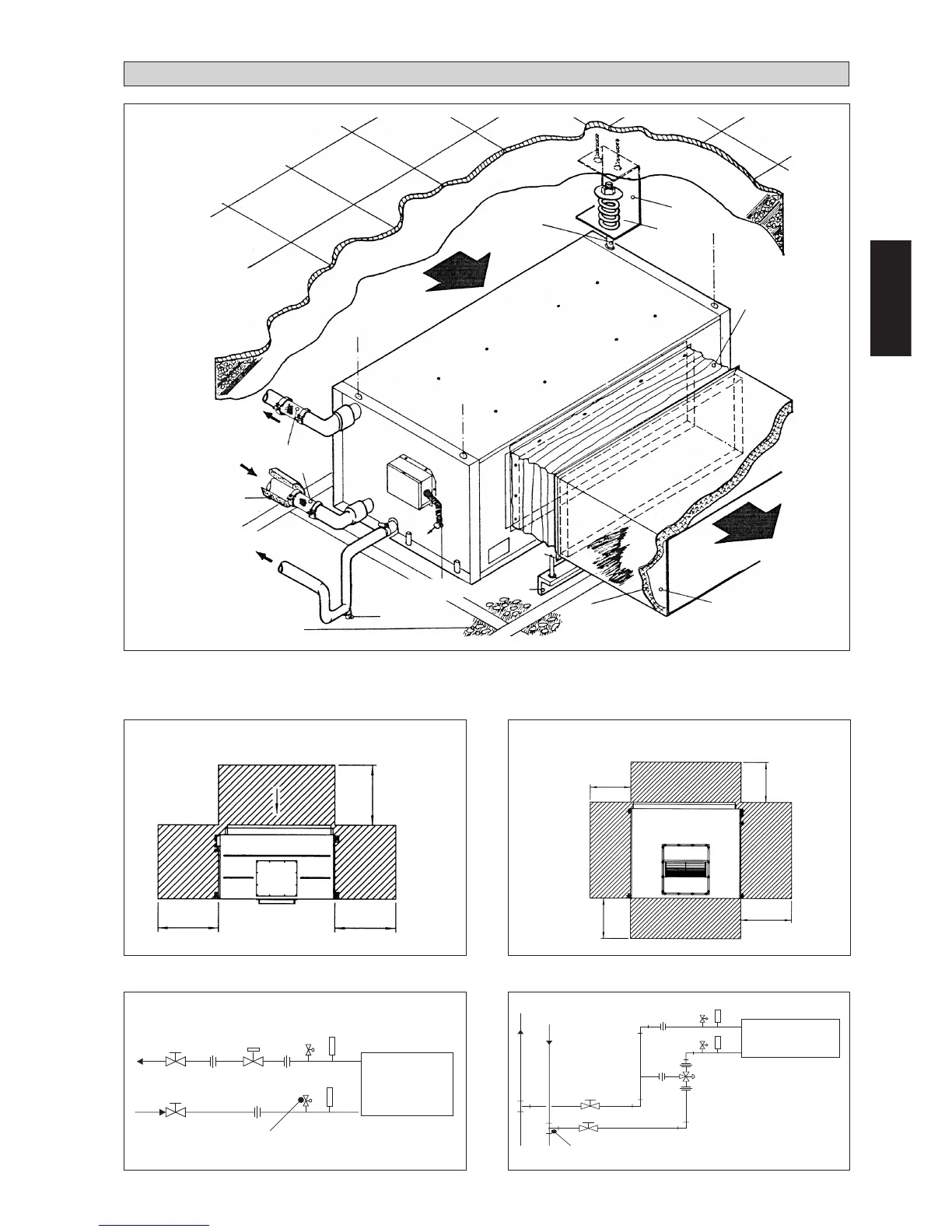

SB125BW / 150BW (Horizontale)
800,0
800,0
1000,0
800,0
800,0 800,0
800,0
SB125BW / 150BW (Verticale)
CEILING
FREE
RETURN
THREADED
ROD
ISOLATOR
SPRING
FLEXIBLE
CONNECTION
SUPPLY AIR
G.I SHEET
FIBREGLASS
ALUMINIUM FACED
DUCT
SUPPORT
ELECTRICAL
CONDUIT
FALSE
CEILING
CONDENSATE
DRAINAGE
FLEXIBLE
PORTION
INSULATION
(THROUGH-
OUT C/W PIPING)
CHILLED WATER
SUPPLY
CHILLED WATER
RETURN
PLUG
BRACKET
ISOLATOR
PLAFOND
ESPACE LIBRE
RETOUR
TIGE FILETÉE
RESSORT
ISOLANT
RACCORD
FLEXIBLE
ARRIVÉE D’AIR
FEUILLE
MÉTALLIQUE
FIBRE DE VERRE
COUVERTE D’ALUMINIUM
SUPPORT DU
CONDUIT
CONDUIT
ÉLECTRIQUE
FAUX PLAFOND
CONDENSATION DES
ÉCOULEMENTS
SECTION
FLEXIBLE
ISOLATION PART
TUYAUX C/W
ARRIVÉE DE
L’EAU RÉFRIGÉRÉE
RETOUR DE
L’EAU RÉFRIGÉRÉE
PRISE
TASSEAU
ISOLANT
INSTALLATION DE L’UNITÉ BOBINE DE VENTILATEUR
Respecter les dégagements recommandés pour l’entretien et un flux d’air optimal comme montré dans le schéma.
L’unité intérieure doit être installée de manière à ce qu’il n’y ait pas de risque de mélange entre l’air froid refoulé et l’air chaud
de retour.
Installation horizontale Installation verticale
T
T
RETOUR
APPROVISIONNEMENT
ROBINET DE JAUGE
UNITÉ BOBINE DE
VENTILATEUR
T
T
RÉGULATEUR D’ARRIVÉE
ELÉVATEUR
NIVEAU RETOUR
DE FLOT
ARTICULATION EN T
VALVE DE MÉLANGE
3 DIRECTIONS
UNITÉ BOBINE DE
VENTILATEUR
