2-4
Installation d’unité de ventilateur à bobines multiples
a. Les valves de fermeture sont installées à l’entrée et sortie des
tuyaux des unités réfrigérantes et des bobines des ventilateurs.
Celà permet de réviser et réparer l’installation sans devoir vidanger
le système . Une valve à flotteur peut être utilisée comme valve de
fermeture ou en supplément pour contrôler le débit.
b. Les valves et installations utilisant des articulations filetées ou
soudées ont besoin d’un raccord pour permettre de les enlever
facilement pour révision ou remplacement. Les raccords sont en
général situés avant et après la valve de contrôle ainsi que dans le
branchement de la valve 3 directions. Si des articulations à
collerettes sont utilisées, les raccords ne sont pas nécessaires.
GUIDE GÉNÉRAL DE POSE DE TUYAUX ET INSTALLATIONS
c. Placer la valve de contrôle entre la valve de fermeture et le
reste de l’installation pour pouvoir la sortir sans avoir à
vidanger tout le système.
d. Les épurateurs, thermomètres et jauges de pression sont
placés entre la valve de fermeture et le reste de l’installation.
Les diagrammes suivants donnent des exemples de pose de
tuyauterie.
T
T
FCU1 FCU 2 FCU 3
VALVE
RONDE
PRISE
D’AIR
VALVE DE
DÉTOURNEMENT 3
DIRECTIONS
** Les 3 unités de bobines de ventilateur desservent un secteur lié
à un thermomètre commun. Quand la température atteint un
degré pré défini, le thermostat envoie un signal à la valve 3
directions qui détourne l’arrivée d’eau.
APPROVISIONNEMENT PRINCIPAL DÉVERERSEMENT DU TROP PLEIN
PLAFOND
DALLE EN BÊTON ARMÉ
PRISE D’AÉRATION
VALVE À FLOTTEUR
EPURATEUR
TUYAU SOUPLE
VALVE DE FERMETURE
VALVE À MOTEUR, 3 DIRECTIONS
AVEC THERMOSTAT
CONDUITS
FCU 1
CITERNE
SUPPLÉMENTAIRE
PLAFOND
DALLE EN BÊTON ARMÉ
FCU 2
PLAFOND
DALLE EN BÊTON ARMÉ
FCU 3
PLAFOND
ARRIVÉE DE L’EAU RÉFRIGÉRÉE
RETOUR DE L’EAU RÉFRIGÉRÉE
DALLE EN BÊTON ARMÉ
FCU 4
PLAFOND
DALLE EN BÊTON ARMÉ
FCU 5
DÉVERSEMENT DU TROP PLEIN
T
M
T
M
T
M
T
M
T
M
MINI UNITÉ
RÉFRIGÉRANTE
ARTICULATION FLEXIBLE
VALVE DE CONTRÔLE
MANOMÈTRE
THERMOMÈTRE
VALVE À FLOTTEUR
VALVE DE FERMETURE
VALVE RONDE
EPURATEUR
T
P
T
P

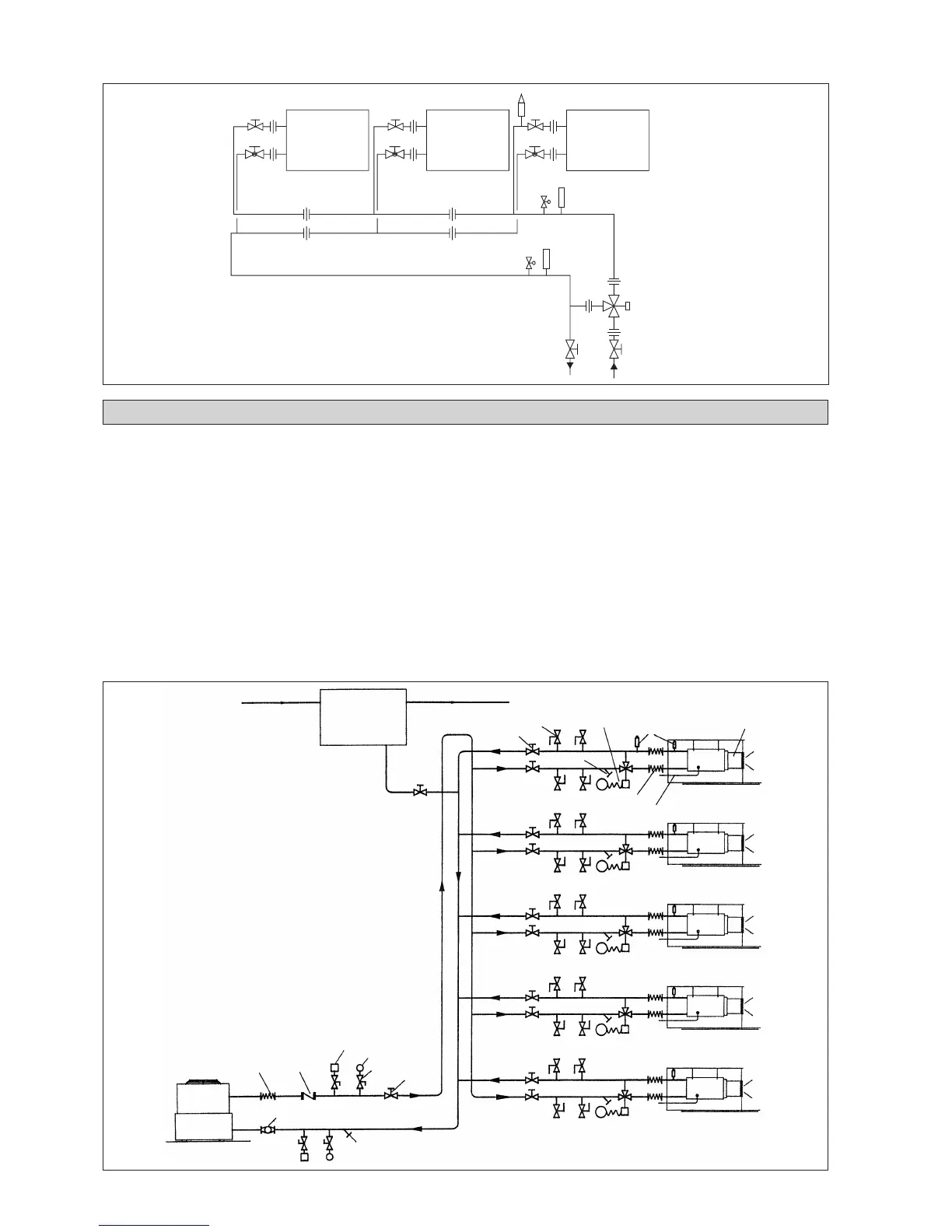

Diagramme schématisé pour installations de mini unités réfrigérantes
