2-5
Français
H1
SW1
SW2
SW
SW3
Relais 3Relais 2Relais 1
R
S
T
N
H2 L2 NM2L1
M1 H1 H2 L2 NM2L1M1 H1 H2 L2 NM2L1M1
R S T N
TH
3WV
TH
3WV
TH
3WV

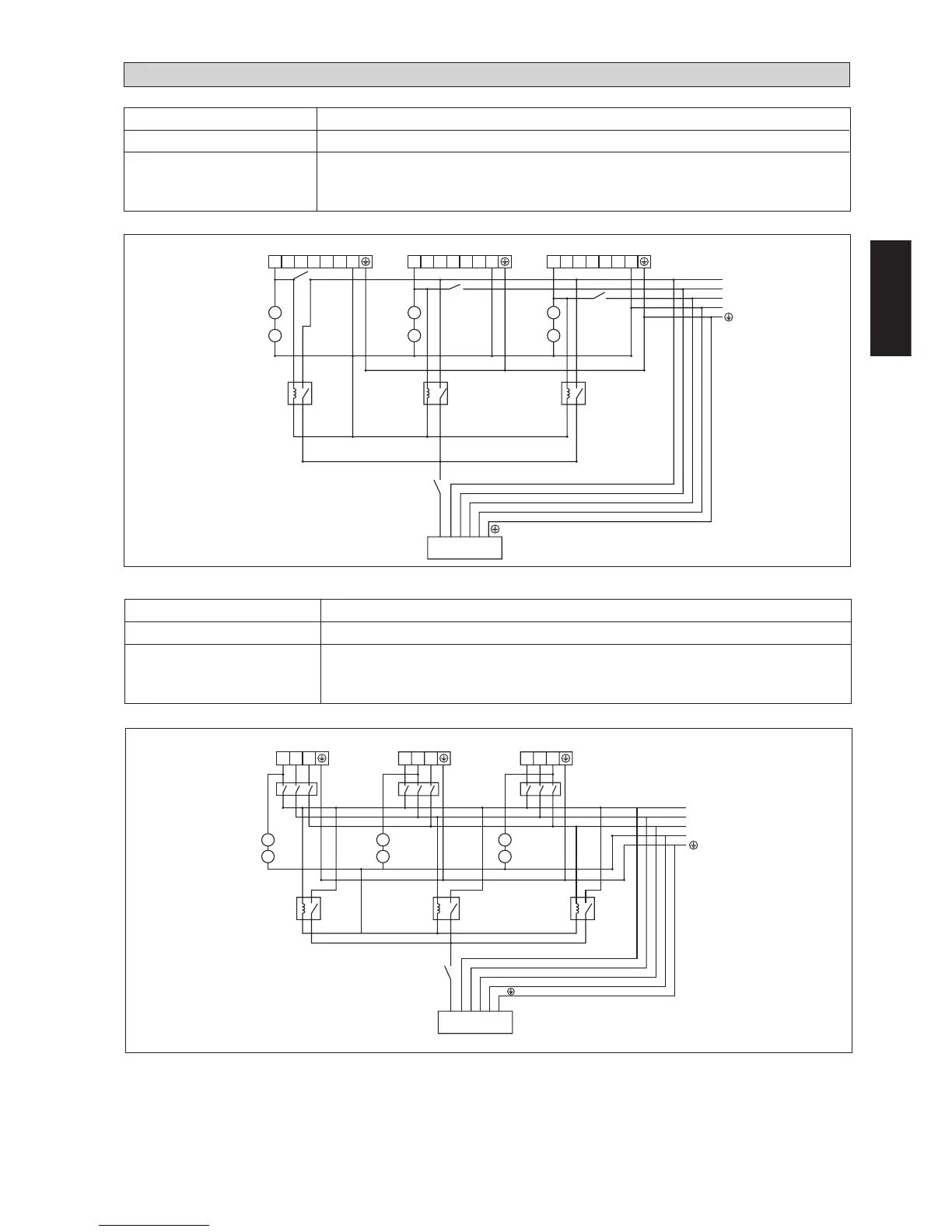

RACCORDEMENT ÉLECTRIQUE
SB75BW/100BW
IMPORTANT :
* Les valeurs sont données à titre indicatif. Elles doievent être vérifiées et ajustées en fonction des normes
en vigueur. Elles dépendent du mode de pose et du choix des conducteurs.
** Le voltage adéquat doit être vérifié avec les données de l'étiquette sur l'appareil.
SB125BW/150BW
U1
SW
R
S
T
N
W1
V1
R
S
T
N
TH
3WV
U1 W1V1
TH
3WV
U1 W1V1
TH
3WV
Unité bobine de ventilateur SB75BW / 100BW
Alimentation - plage de tension ** 220V-240V / 1Ph / 50Hz
Nombre de conducteurs
Câble d’alimentation* 3
Câble de liaison 2
Unité bobine de ventilateur SB125BW / 150BW
Alimentation - plage de tension ** 380V-415V / 3Ph / 50Hz
Nombre de conducteurs
Câble d’alimentation* 5
Câble de liaison 2
L’alimentation doit être
munie d’un dispositif de
protection (disjoncteur ou
fusible) ayant un système de
séparation omnipolaire avec
une distance d’ouverture des
contacts d’au moins 3mm.
!
L’alimentation doit être
munie d’un dispositif de
protection (disjoncteur ou
fusible) ayant un système de
séparation omnipolaire avec
une distance d’ouverture des
contacts d’au moins 3mm.
!
RÉFRIGÉRATEUR
RÉFRIGÉRATEUR
