Mehrfache ventilatorspule maßeinheit installation
a. Absperrschieber (Absperrvorrichtung) werden, in dem Eintragen
installiert und des Leitens zum Kühler lassend und Spule
Maßeinheit auflockern. Dieses soll, der Ausrüstung
instandzuhalten ermöglichen und Wiedereinbau, ohne das Sys-
tem zu leeren. Ein Kugelventil kann benutzt werden, um als eins
des Absperrventils und zusätzlich zur Balance zu dienen die
Kinetik.
b. Ventile und Befestigungen mit den verlegten oder geschweißten
Verbindungen benötigen Anschlüße, einfachen Abbau für das
Instandhalten oder Wiedereinbau zu ermöglichen. Anschlüße
sitzen normalerweise zwischen jedem Absperrschieber und der
Ausrüstung. Anschlüße sind auch Platz vorher und nachher das
KORREKTURLINIEN FÜR VENTIL-UND BEFESTIGUNG INSTALLATION
Steuerventil und im Zweig des Ventils 3-way. Wenn
Flanschverbindungen benutzt werden, wird die Notwendigkeit
an den Anschlüßen beseitigt.
c. Lokalisieren Sie das Steuerventil zwischen dem
Absperrschieber und der Ausrüstung, um Abbau des
Steuerventils zu ermöglichen, ohne das System zu leeren.
d. Siebe, Thermometer und Druckanzeiger befinden sich
zwischen dem Absperrschieber und der Ausrüstung.
Die folgenden Diagramme veranschaulichen Beispiele des
Leitens des Plans:
T
T
FCU 1 FCU 2 FCU 3
KUGEL-
VENTIL
LUFT-ENTLÜFTUNGSÖFFNUNG
3-WAY, DAS
VENTIL
UMLEITET
** Alle drei Ventilatorspule Maßeinheiten, zum von von einem
Bereich mit einem geläufigen Thermostat zu dienen. Wenn
Temperatur Einstellpunkt erreicht hat, schickt Thermostat
Signal zum Ventil 3-way, Wasser weg umzuleiten.
MAIN ZUBEHÖR
ÜBERSCHUSS-FLUSS-ROHR ZUR NÄCHSTEN
ABFLUSS-/ FUSSBODEN-FALLE
DECKE
RC PLATTE
LUFT-ENTLÜFTUNGSÖFFNUNG
KUGELHAHN
SIEB
FLEXIBLER SCHLAUCH
ABSPERRSCHIEBER
MOTORISIERTE DAS 3 MÖGLICHKEIT
VENTIL MIT THERMOSTAT
LEITEND
FCU 1
VERFASSUNG
WASSER-BEHÄLTER
DECKE
RC PLATTE
FCU 2
DECKE
RC PLATTE
FCU 3
DECKE
GEKÜHLTE WASSERVERSORGUNG
KÜHLTE WASSER-RÜCKKEHR
RC PLATTE
FCU 4
DECKE
RC PLATTE
FCU 5
ABFLUSSROHR-NAHE/FUSSBODEN TRAB ZU LEEREN
T
M
T
M
T
M
T
M
T
M
MINILUFT
ABGEKÜHLTER
KÜHLER
FLEXIBLE VERBINDUNG
RÜCKSCHLAGVENTIL
DRUCKANZEIGER
THERMOMETER
KUGELHAHN
ABSPERRSCHIEBER
KUGEL-VENTIL
SIEB
T
P
T
P

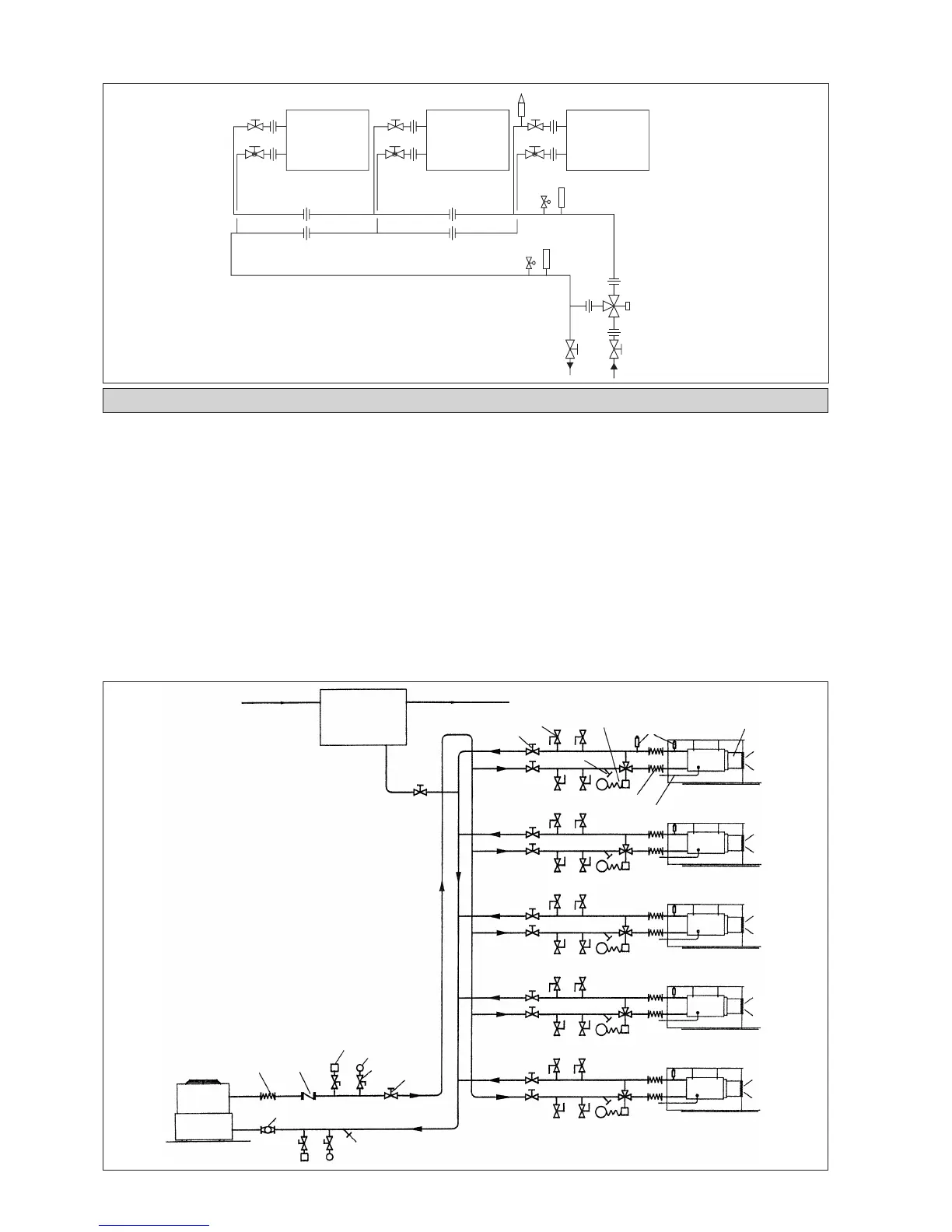

Schematisches Diagramm Für Miniluft Abgekühlte Kühler-Installation
