Page #25 background imageLoading...
Page #25 background image
4-3
Italiano
CEILING
FREE
RETURN
THREADED
ROD
ISOLATOR
SPRING
FLEXIBLE
CONNECTION
SUPPLY AIR
G.I SHEET
FIBREGLASS
ALUMINIUM FACED
DUCT
SUPPORT
ELECTRICAL
CONDUIT
FALSE
CEILING
CONDENSATE
DRAINAGE
FLEXIBLE
PORTION
INSULATION
(THROUGH-
OUT C/W PIPING)
CHILLED WATER
SUPPLY
CHILLED WATER
RETURN
PLUG
BRACKET
ISOLATOR
SOFFITTO
LIBERO
RITORNO
ROD
FILETTATO
MOLLA
DELL'ISOLANTE
COLLEGAMENTO
FLESSIBILE
ARIA DEL
RIFORNIMENTO
FOGLIO DI G.I
L'ALLUMINIO
DELLA VETRORESINA
HA AFFRONTATO
SUPPORTO DEL
CONDOTTO
CONDOTTO
ELETTRICO
SOFFITTO FALSO
DRENAGGIO DEL
CONDENSATO
PARTE
FLESSIBILE
ISOLAMENTO (ATTRAVERSO
LE CONDUTTURE DI C/W)
RIFORNIMENTO
IDRICO RAFFREDDATO
HA RAFFREDDATO IL
RITORNO DELL'ACQUA
SPINA
ISOLANTE
DELLA STAFFA

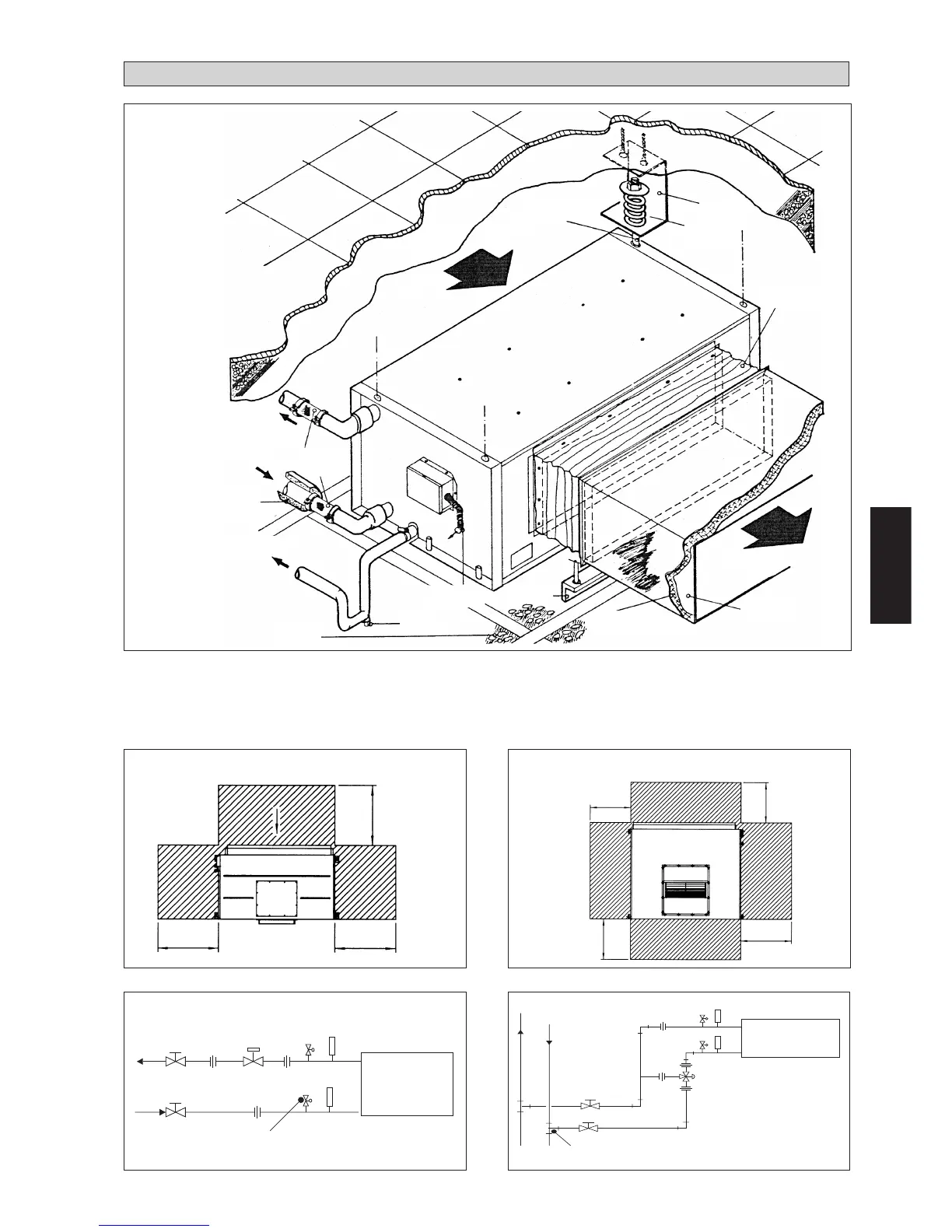

INSTALLAZIONE DELL’UNITÀ DELLA BOBINA DEL VENTILATORE
Lasciare uno spazio sufficiente intorno all’apparecchio per permettere una facile manutenzione dello stesso ed un corretto
deflusso dell’aria come mostrato nella figura.
Il blocco interno deve essere installato in modo tale da evitare una circolazione ristretta dell’aria fredda in uscita con l’aria
calda in entrata.
Rispettare le distanze di sicurezza.
Installazione Orizzontale Installazione Di Verticale
T
T
RITORNO
RIFORNIMENTO
RUBINETTO DI PROVA
UNITÀ DELLA
BOBINA DEL
VENTILATORE
T
T
COLONNA MONTANTE DEL RIFORNIMENTO
COLONNA MONTANTE
DI RITORNO
GIUNTO DEL T
VALVOLA DI
MISCELAZIONE 3-WAY
UNITÀ DELLA BOBINA
DEL VENTILATORE
SB125BW / 150BW (Horizontale)
800,0
800,0
1000,0
800,0
800,0 800,0
800,0
SB125BW / 150BW (Verticale)
