Mod. 600x600
4 Tubi/Pipe/Roehre

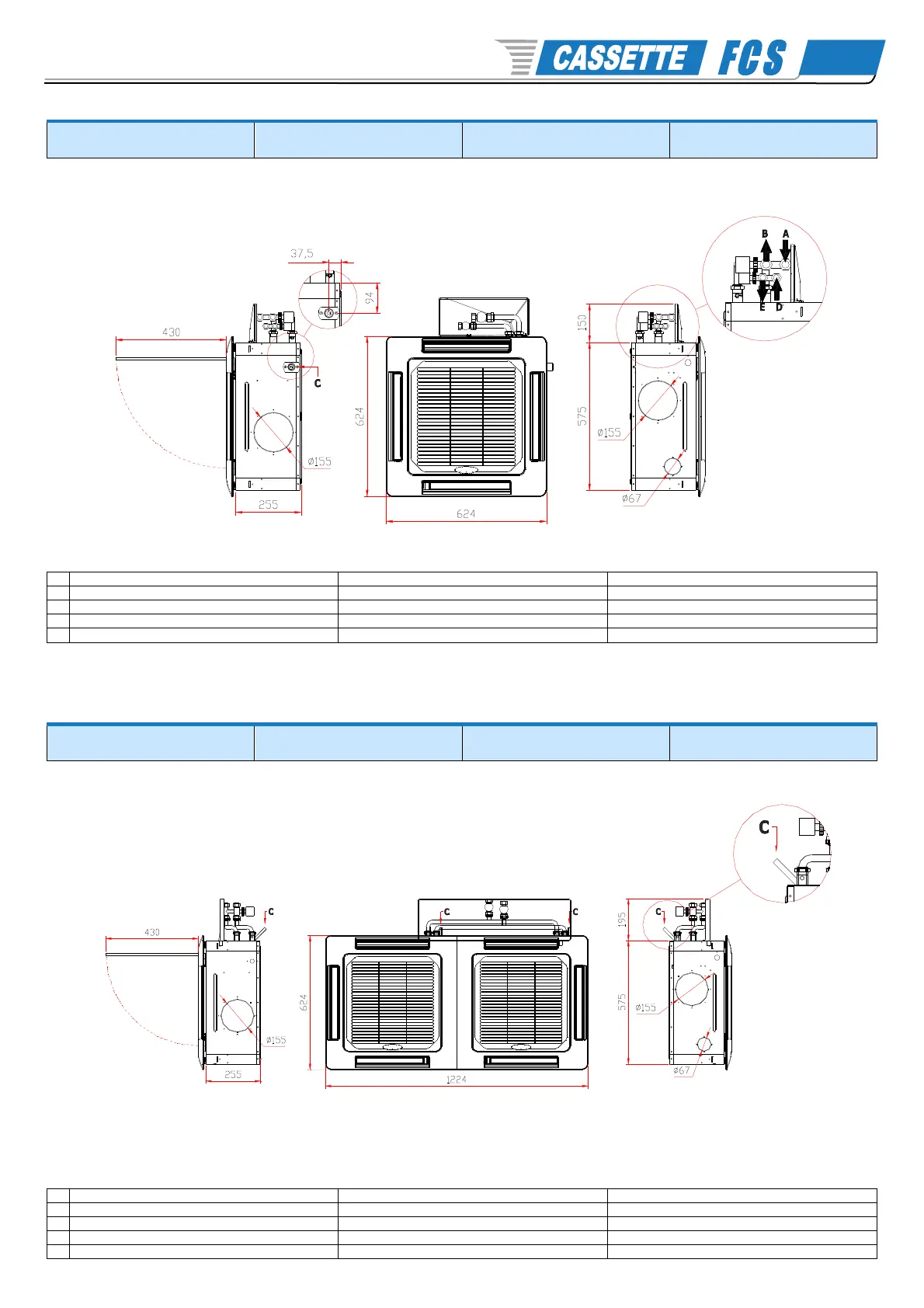

DISEGNI DIMENSIONALI DIMENSIONAL DRAWINGS ZEICHNUNG UND ABMESSUNGEN
A INGRESSO ACQUA FREDDA INLET COLD WATER WARMWASSERENINTRITT
B USCITA ACQUA FREDDA OUTLET COLD WATER WARMWASSERAUSTRITT
D INGRESSO ACQUA CALDA INLET HOT WATER KALTWASSERENINTRITT
E USCITA ACQUA CALDA OUTLET HOT WATER KALTWASSERAUSTRITT
C SCARICO CONDENSA DISCHARGE CONDENSATE KONDENSAT ABLAUF
Mod. 600x1200
4 Tubi/Pipe/Roehre
DISEGNI DIMENSIONALI DIMENSIONAL DRAWINGS ZEICHNUNG UND ABMESSUNGEN
A
INGRESSO ACQUA FREDDA INLET COLD WATER WARMWASSERENINTRITT
B USCITA ACQUA FREDDA OUTLET COLD WATER WARMWASSERAUSTRITT
D INGRESSO ACQUA CALDA INLET HOT WATER KALTWASSERENINTRITT
E USCITA ACQUA CALDA OUTLET HOT WATER KALTWASSERAUSTRITT
C SCARICO CONDENSA DISCHARGE CONDENSATE KONDENSAT ABLAUF
Cas
sette ad Acqua
–
Wasserkassette
Water Cassette
