D
14
Heizgeräte Brenner Düse Öldurchsatz kg/h
Heating units Burner Nozzle Oil flow kg/h
Appareil de Brûleur Gicleur Débit de fioul
chauffage en kg/h
kW
1)
Type USgal/h 10 bar 14 bar
14 - 17 0,40 80° 1,29 1,53
18 - 22 0,50 60° 1,65 1,95
20 - 24 0,55 60° 1,84 2,18
24 - 29 0,60 60° 2,12 2,59
29 - 34 0,65 60° 2,60 3,00
31 - 36 0,75 60° 2,70 3,19
36 - 43 0,85 60° 3,15 3,72
40 - 48 1,00 60° 3,53 4,18
45 - 53 1,10 60° 3,90 4,62
51 - 61 1,25 60° 4,43 5,24
59 1,35 60° 5,13
1)
Angaben für Heizgeräte mit einem Abgaswert von ca. 8 %.
1)
Specifications for the heating units with an exhaust gas loss of approx. 8 %.
1)
Indications concernant les appareils de chauffage ayant une perte de fumées
d’environ 8 %.

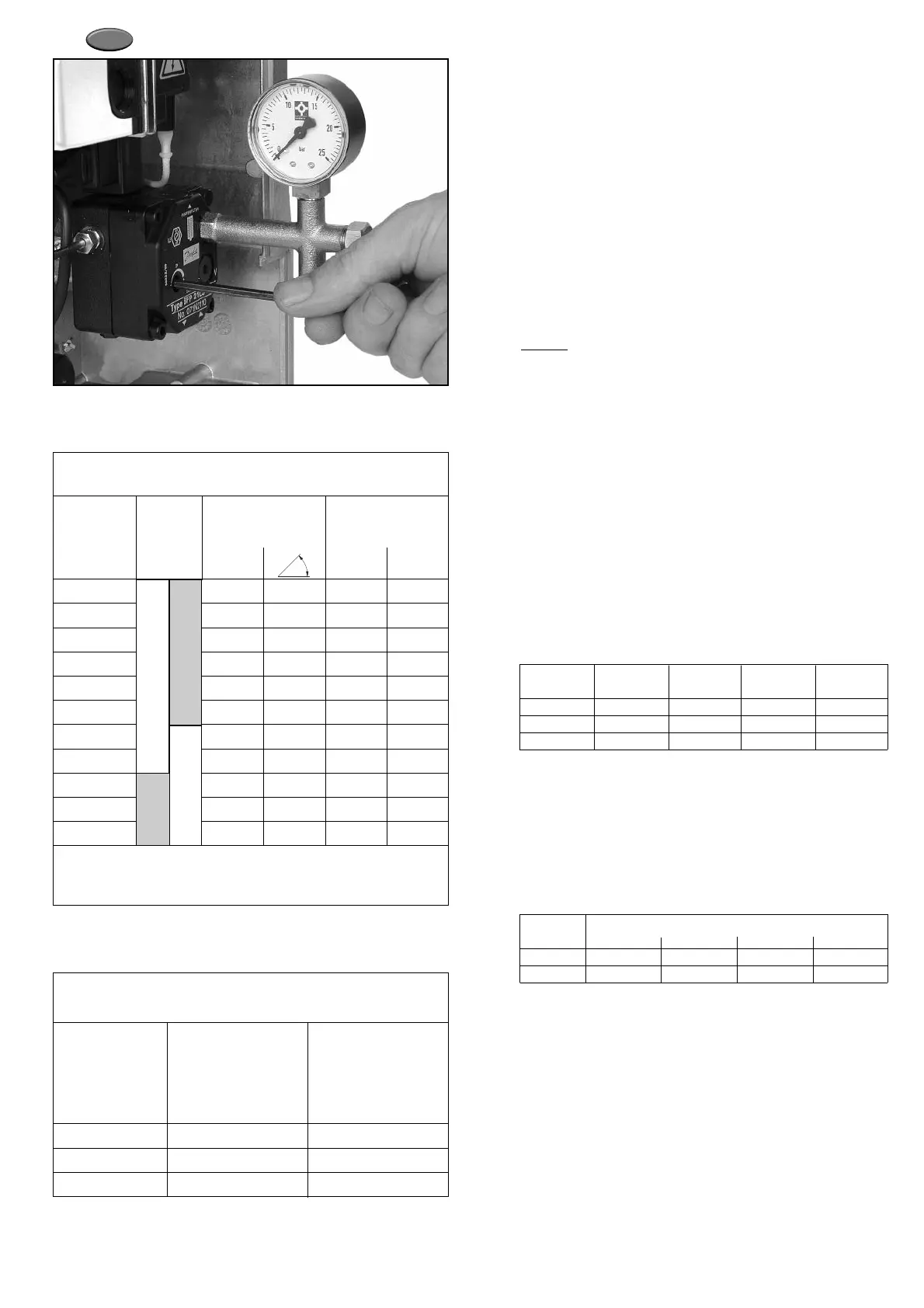

Abbildung 19 / Figure 19
Abbildung 20 / Figure 20
Abbildung 21 / Figure 21
Feuerraum-Mindestabmessungen
Furnace – minimum dimensions
Dimensions minimales pour la chambre de combustion
Düsentabelle für Danfoss H Düsen nach CEN
Nozzle table for Danfoss H nozzles according to CEN
Tableau des gicleurs pour gicleurs H de Danfoss d’après CEN
BMV1
BMV2
Öldurchsatz Durchmesser bzw. Tiefe ab Stauscheibe
Oil flow Höhe und Breite Depth from the baffle
Débit de fioul Diameter respectively plate
height and width Profondeur à partir
Diamètre ou hauteur de l’écran réducteur
et largeur de pression
1,0 - 2,0 kg/h Ø 225 mm 250 - 350 mm
2,0 - 6,0 kg/h Ø 300 mm 350 - 612 mm
6,0 - 16,0 kg/h Ø 400 mm 350 - 1000 mm
3.5 Öldruck
Wir empfehlen einen Öldruck zwischen 9 - 14 bar einzustellen
(siehe Abb. 19).
3.6 Abgasverluste
Berechnung der Abgasverluste für Heizöl EL nach 1. BImSchV:
q
A
= (t
A
- t
L
) x ((A
1
/ CO
2
) + B)
q
A
= Abgasverluste in %
t
A
= Abgastemperatur in °C
t
L
= Verbrennungslufttemperatur in °C
CO
2
= Volumengehalt an Kohlendioxyd im tr. Abgas in %
A
1
= Faktor für Heizöl = 0,50
B = Faktor für Heizöl = 0,007
Beispiel:
Abgastemperatur t
A
= 169°C
Verbrennungslufttemperatur t
L
= 18°C
Kohlendioxydgehalt CO
2
= 12,5 %
q
A
= (169 - 18) x ((0,50 / 12,5) + 0,007) = 7,097 %
Abgasverluste q
A
= 7,1 %
Aufgrund der 1. BImSchV sind die Wärmeerzeuger so zu betrei-
ben, daß ihre Abgasverluste, bezogen auf die jeweilige Feuerungs-
leistung, die dort aufgeführten Grenzwerte nicht überschreiten. Die
1. BImSchV schreibt ab dem 01.11.1996 neue Grenzwerte für die
Abgasverluste von Öl- und Gasfeuerungen vor. Betroffen sind alle
Kessel, die ab dem 01.01.1998 eingebaut oder wesentlich geän-
dert werden.
Dazu dienen Messungen, die bei Heizungsanlagen ab 11 kW und
bei Warmwasserbereitungsanlagen ab 28 kW jährlich einmal wie-
derholt werden.
Abgasverluste nach der 1. BImSchV
Nennwärme- bis 31.12.82 ab 01.01.83 ab 01.10.88 ab 01.01.98
leistung errichtet errichtet errichtet errichtet
04 - 25 kW 15 % 14 % 12 % 11 %
25 - 50 kW 14 % 13 % 11 % 10 %
über 50 kW 13 % 12 % 10 % 9 %
In der 1. BImSchV wurden für die Altanlagen Übergangszeiten
festgelegt, bis zu welchem Zeitpunkt diese Anlagen die nach dem
01.01.1998 gültigen Grenzwerte erfüllen müssen. Die Zeiträume
richten sich nach einer Einstufungsmessung durch den Schorn-
steinfeger, die bis zum 01.11.1998 im Rahmen der jährlichen Über-
prüfung durchgeführt werden muß. In nachstehender Tabelle sind
die Einstufungskriterien dargestellt.
Einstufungskriterien und Erfüllungszeitpunkt für den Abgas-
verlust von Altanlagen
Leistung Überschreitung in %
in kW keine 1 % 2 % 3 %
bis 100 01.11.2004 01.11.2003 01.11.2002 01.11.2001
über 100 01.11.2004 01.11.2003 01.11.2002 01.11.1999
Die Rußzahl muß hierbei für Anlagen mit Gebläsebrenner, die nach
dem 01.10.1988 bzw. im Beitrittsgebiet nach dem 03.10.1990
errichtet wurden < 1 sein; für Anlagen die vor diesem Datum
errichtet und nicht wesentlich geändert wurden beträgt die Ruß-
zahl < 2.
3.7 Abschluß und Sicherheitsprüfung
Nach Abschluß der Abgasmessung muß die Anlage auf funktions-
sicheres Arbeiten der Regler und Begrenzer sowie des Ölfeuer-
ungsautomaten einschließlich der Sicherheitszeit geprüft werden.
