ADB ALC4 - Page 27

www.adblighting.com User Manual - Page 25
Issue 1.1

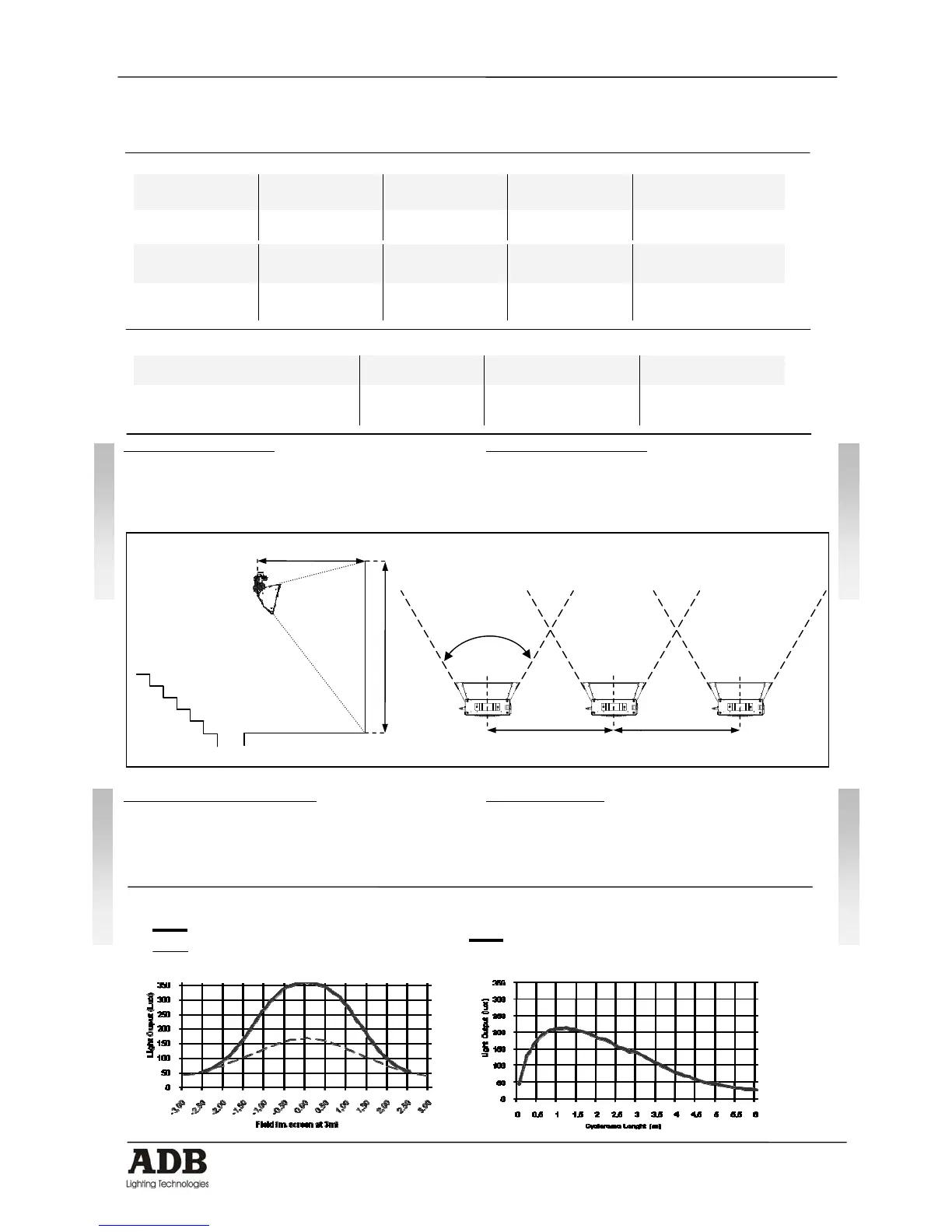

Photometric Data – Données photométriques
Photometrische Daten – Fotometrische gegevens
General Photometric Specification
Source LED Power Light Output
Comparable
LED Efficiency
ALC4
Lexel DLM 1100 160 W 4 000 lm 110 lm/W
Lumen Maintenance
@ 35 K hrs
Color Temperature
Color Rendering
Index (Typical)
RGB
ALC4
70 % 2700 – 6500 80
R: x=0,610 y=0,320
G : x=0,250 y=0,610
B : x=0,200 y=0,160
Axial intensity
Axial Intensity (cd) Beam (10% Max Intensity)
Field (50% Max
Intensity)
ALC4 without reflector
1 530 170° Lambertin 90°
ALC4 with symmetric reflector 3 240 90° 53°
Stage lighting recommendation
Example of the positioning of a luminaire equipped with an
asymmetric reflector to illuminate a cyclorama to a maximum height of
5 - 6 m (Fig. 1).
Example of the positioning of several luminaires equipped with
reflectors for the optimum lighting of a large width cyclorama (Fig. 2).
Préconisation éclairage scénique
Exemple de position du projecteur équipé d’un réflecteur asymétrique
pour éclairer un cyclorama sur une hauteur de 5 à 6 m max (Fig. 1).
Exemple de positionnement de plusieurs projecteurs équipés de
réflecteurs pour éclairage optimal d’un cyclorama sur une grande
largeur (Fig.2).
Empfehlung für die Bühnenbeleuchtung
Beispiel der Anordnung der ALC4 mit einem asymmetrischem
Reflektor zur Ausleuchtung eines Horizontes mit einer max. Höhe von
5 m bis 6 m (Fig. 1).
Beispiel der Anordnung mehrerer ALC4 mit Reflektor für die optimale
Ausleuchtung eines breiten Horizonte (Fig. 2).
Advies podiumbelichting
Voorbeeld van de positie van een schijnwerper die is uitgerust met
een asymmetrische reflector om een horizon te belichten op een
maximumhoogte van 5 tot 6 m (Fig. 1).
Voorbeeld van de positionering van verschillende projectors die zijn
uitgerust met reflectors voor een optimale belichting van een brede
horizon (Fig. 2).
Lighting Distribution
Lighting Distribution of ALC4 at 3 m
Lighting Distribution of ALC4 + Sym. Reflector at 3 m
Lighting Distribution of ALC4 + Asym. Reflector at 3 m
Measurements in White 6500K. (same light Output in 3 200K).
English
Français
Deutsch
Nederlands
Cyclorama
Fig. 1
Fig. 2
Max 2 m
Max 2 m
ALC4
3 m
5
–
6 m
40°
