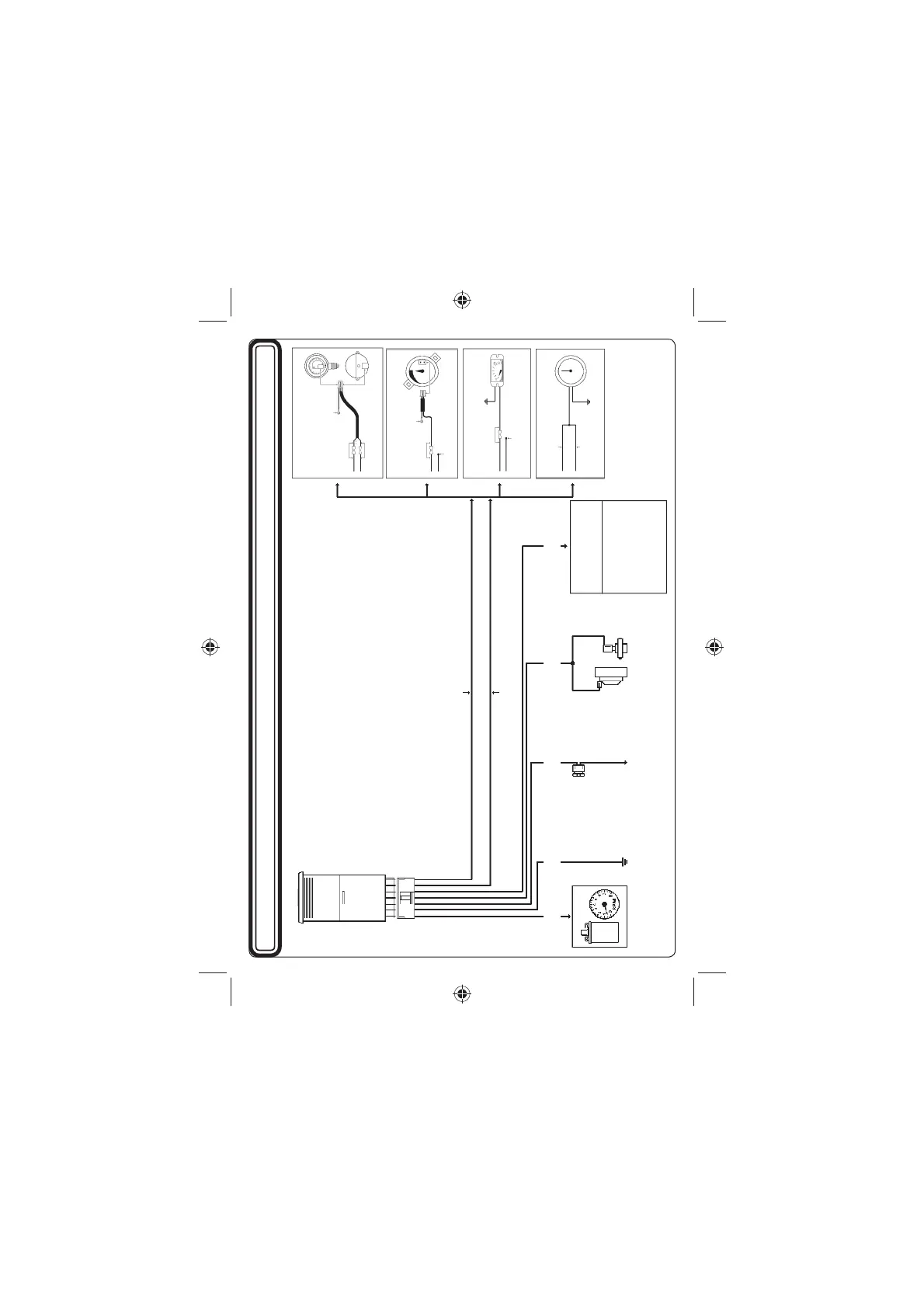

SCHEMA DI MONTAGGIO
BIANCO
NERO ROSSO BLU GIALLO
MASSA + 12 VOLT
SOTTO CHIAVE
ELETTROVALVOLE GAS
( * ) COLLEGARE AL CONTAGIRI O AL NEGATIVO BOBINA
FUSIBILE
MAX 5 A
VERDE
MASSA
SENSORI STANDARD A.E.B.
SENSORI STANDARD A.E.B.
TIPO 1050 E RISERVA TIPO
MASSA
MASSA
VERDE
BIANCO
BIANCO
BIANCO
VERDE NON COLLEGARE
SENSORI STANDARD 0÷4700 OHM
BIANCO
VERDE
MASSA
SENSORI STANDARD 0÷90 OHM
VERDE NON COLLEGARE
USCITA +12 VOLT
MODO BENZINA
NOTA:
NON COLLEGARE
SE SI INSTALLA
UN EMULATORE O
UN TIMING RELAY
( ) MARRONE
