AEB COBRA AEB510N - Page 42

50 - 56
IS510N Rev. 200404-0
FIO
SINAL
+12 VOLT
FECHADO Á
CHAVE
POSIÇÃO GAS
DO COMUTADOR
MASSA POTENCIOMETRO
BORBOLETA
CONECTOR PARA A
CONEXÃO DO VARIADOR
AOS CABOS DE
INTERFACE DO SENSOR
DE PONTO MORTO
SUPERIOR
VERMELHO AZUL PRETO
AZUL-AMARELO
VERDE-PRETO
VERDE
FIO SINAL CONECTOR
DO SENSOR DE FASE
LIGAR SOMENTE PARA
ALGUMAS VIATURA

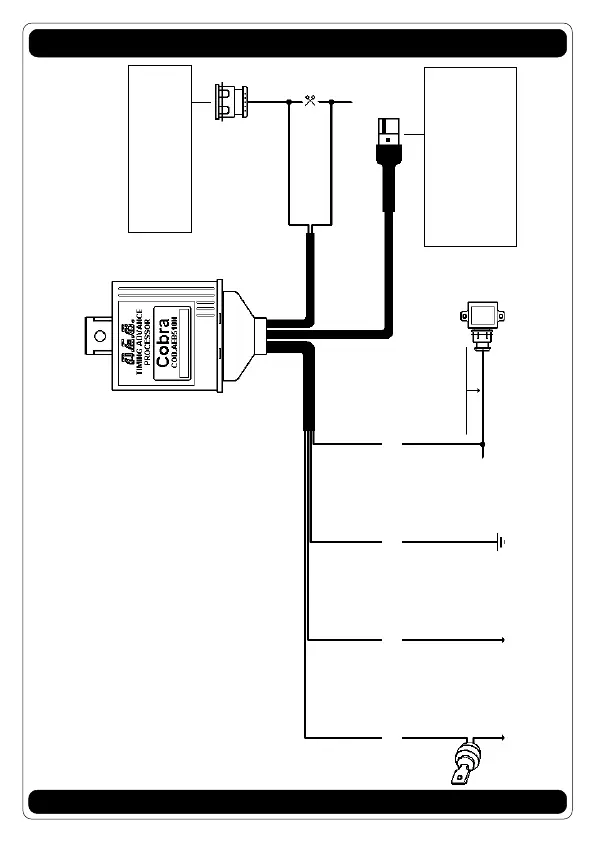

Esquema geral para a instalação
Português
