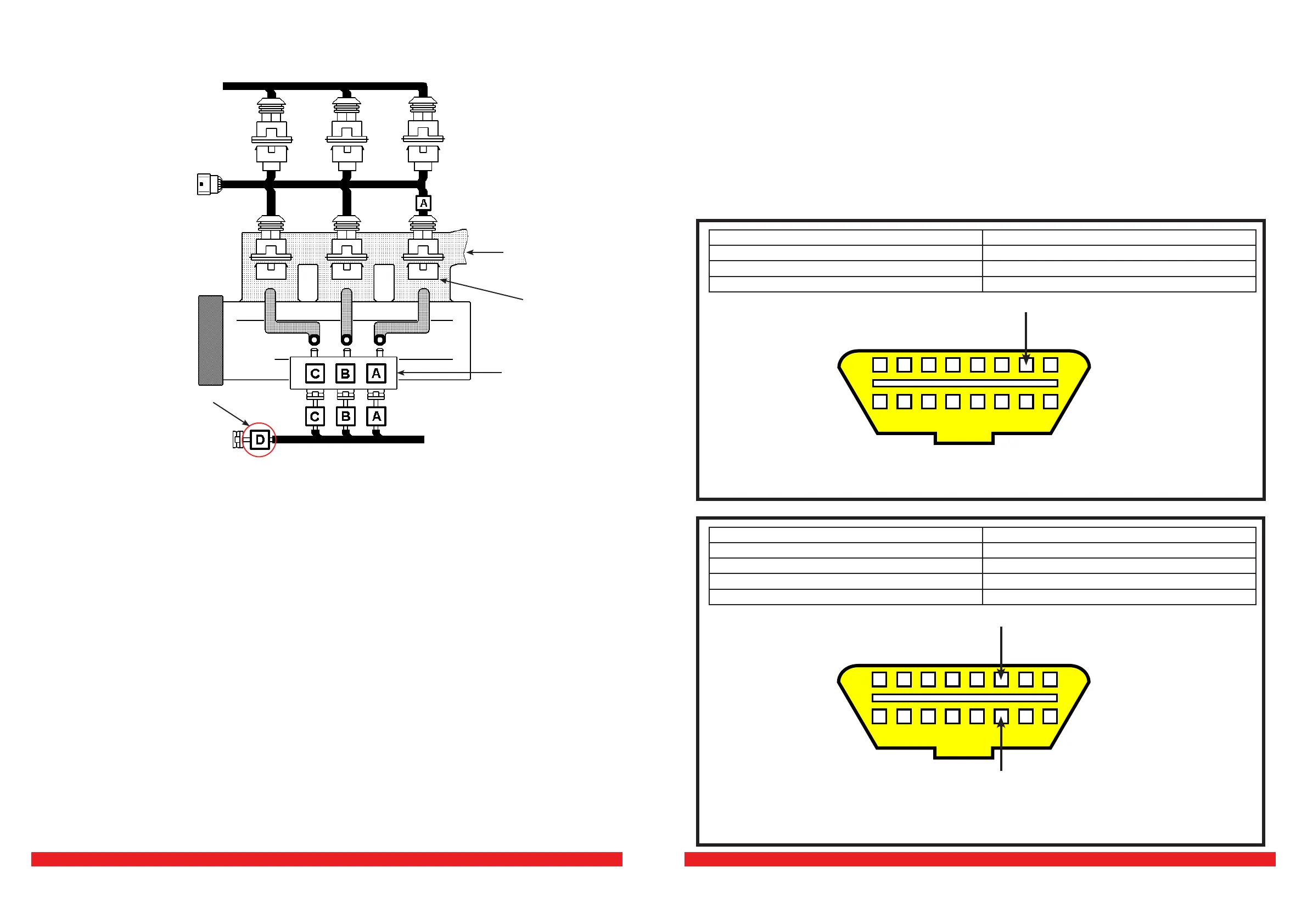

SCHEMA DI MONTAGGIO PER VETTURE 3 CILINDRI
INIETTORI
BENZINA
COLLETTORI
D’ASPIRAZIONE
NON COLLEGARE
RAIL INIETTORI
GAS 3 CILINDRI
CABLAGGIO ORIGINALE
INIETTORI BENZINA
CABLAGGIO STACCA
INIETTORI
DESCRIZIONE DEI COLLEGAMENTI ALLA PRESA OBD
Munirsi di un tester palmare (COD. AEB214), e controllare il codice di connessione che viene restituito.
Nel caso in cui il palmare rilevi una connessione di tipo 1, 2, o 3, procedere come schematizzato in Figura 1.
Nel caso in cui il palmare rilevi una connessione di tipo 6, 7, 8 o 9, procedere come schematizzato in Figura 2.
ATTENZIONE: Nel caso in cui il tester palmare (COD. AEB214) rilevi altri tipi di connessione, non col-
legare nessun tipo di segnale.
TIPO DI CONNESSIONE DESCRIZIONE CONNESSIONE
Connessione tipo 6 CAN Standard 250 Kbps
Connessione tipo 7 CAN Extended 250 Kbps
Connessione tipo 8 CAN Standard 500 Kbps
Connessione tipo 9 CAN Extended 500 Kbps
Connettere il cavo di colore VERDE al segnale proveniente dal PIN N°7 della presa OBD posta sull’autovettu-
ra.
ATTENZIONE: I cavi di colore GIALLO-VERDE e GIALLO-GRIGIO sono da isolare e non collegare.
PIN7
1 8
9
FIG.1
16
Connettere il cavo di colore GIALLO-VERDE al segnale proveniente dal PIN N°6 della presa OBD posta sull’au-
tovettura ed il cavo di colore GIALO-GRIGIO al segnale proveniente dal PIN N°14 della medesima presa.
ATTENZIONE: Il cavo di colore VERDE è da isolare e non collegare.
PIN6
1 8
9
FIG.2
16
PIN14
Questa Nuova Generazione di centraline GAS, attraverso la connessione alla presa OBD della vettura, permette
l’acquisizione di informazioni utili alla corretta messa a punto del veicolo.
Attraverso l’apposito software di collegamento della centralina GAS al PC, si potranno visualizzare alcuni parametri
di carburazione acquisiti dalla centralina BENZINA, quali:
Correttori di carburazione (Fast e Slow).
•
Tensione sulla sonda lambda posteriore. •
TIPO DI CONNESSIONE DESCRIZIONE CONNESSIONE
Connessione tipo 1 ISO 9141-2
Connessione tipo 2 KWP-2000 Fast Init
Connessione tipo 3 KWP-2000 Slow Init
Conettore OBD
vista frontale
Conettore OBD
vista frontale
