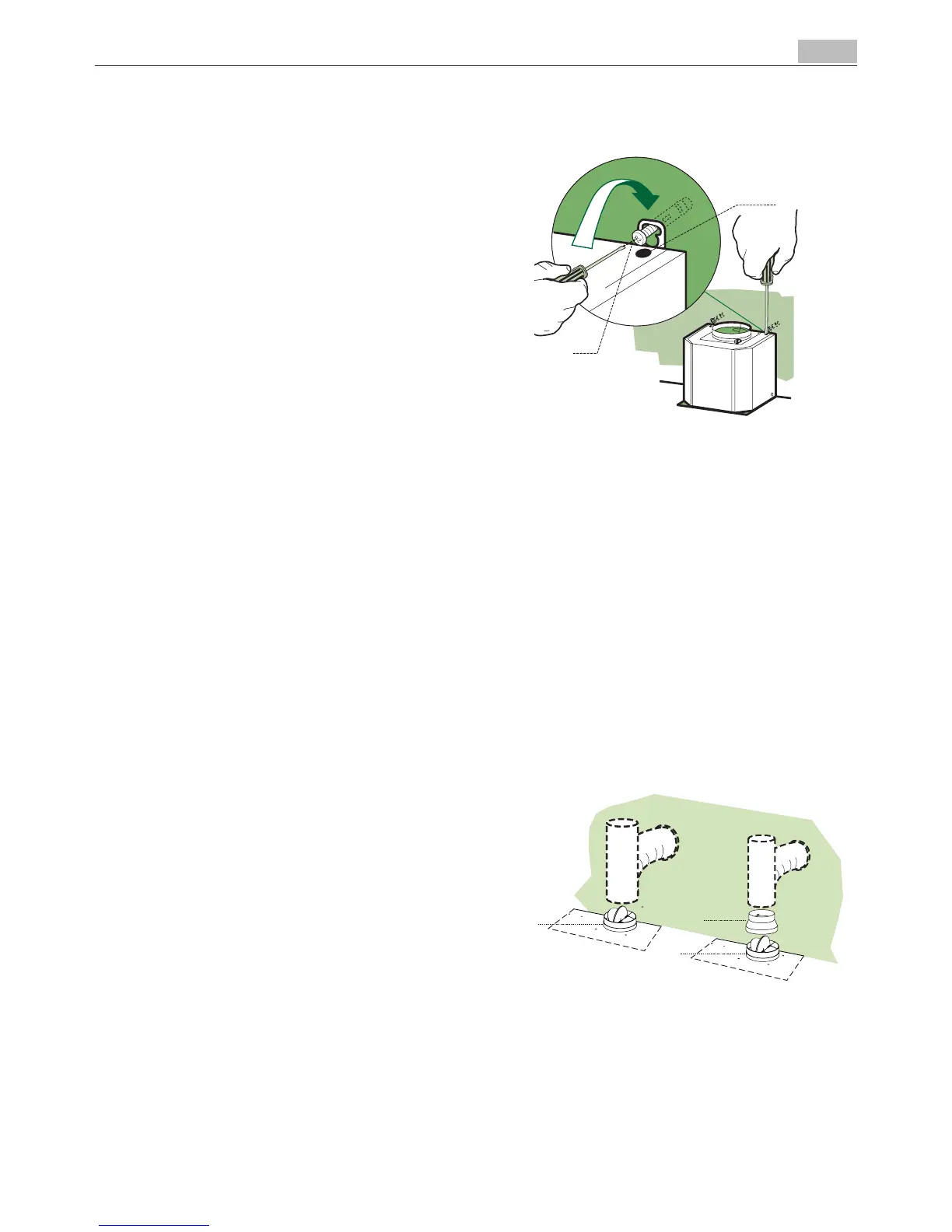

MONTAGEM DO CORPO DO EXAUSTOR
• Antesdefixarocorpodoextractor,aperteosdois
parafusos Vr situados nos pontos de montagem do
corpo do extractor.
• Pendure o corpo do extractor nos dois parafusos
12a.
• Apertetotalmenteosparafusosdosuporte12a.
• Ajuste os parafusos Vr para nivelar o corpo do
extractor.
LIGAÇÕES
SISTEMA DE EXAUSTÃO DO AR VERSÃO COM
CONDUTA
Quando instalar a versão com conduta, ligue o extrac-
toràchaminéutilizandoumtuboflexívelouumtubo
rígidodeø150ou120mm,sendoaescolhadeixada
ao critério do responsável pela instalação.
Ligação de exaustão de ar de ø 150
• Parainstalaroregistodetiragem10.
• Fixeotubonaposiçãocorrectautilizandogrampos
para tubos em quantidade suficiente (não forneci-
dos).
Ligação de exaustão de ar de ø 120
• Parainstalarumaligaçãodeexaustãodeardeø
120mm,introduzaaflangeredutora9 no registo
de tiragem 10.
• Fixeotubonaposiçãocorrectautilizandogrampos
para tubos em quantidade suficiente (não forneci-
dos).
• Retire quaisquer filtros de carvão activado que
estejaminstalados.







