INSTALAÇÃO
64

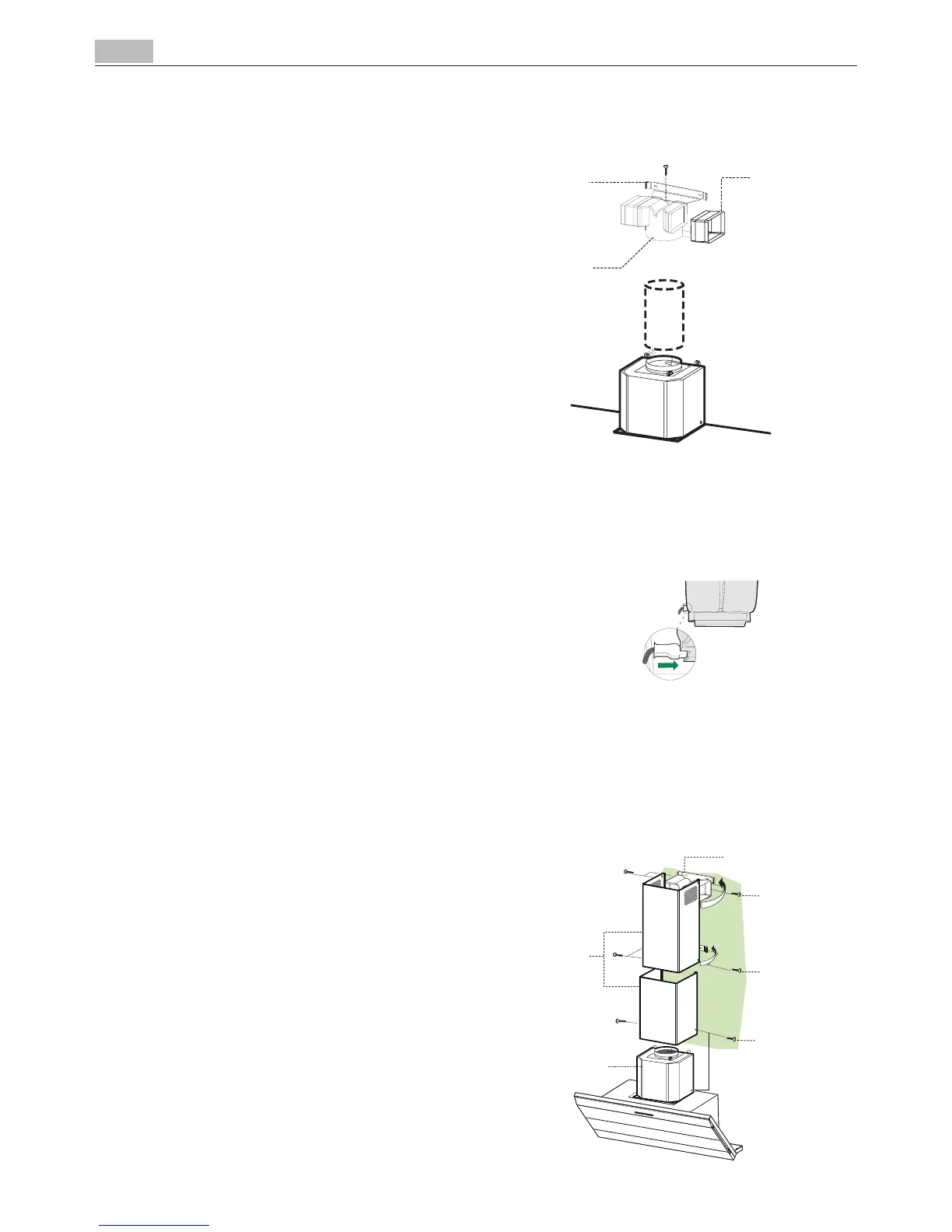

SAÍDA DE AR PARA A VERSÃO FILTRANTE
• Introduza lateralmenteaspeças deextensão da
ligação 14.1 na ligação 15.
• Introduzaaconexão15 no suporte de apoio 7.3,
fixando-o com um parafuso.
• Certifique-sedequeasaídadaspeçasdaextensão
14.1 está alinhada horizontal e verticalmente
comassaídasdachaminé.
• Liguealigaçãodasaídadear15 àsaídadocorpo
do extractor utilizandoum tubo flexível ouum
tuborígidodeø150mm,sendoaescolhadeixada
ao critério do responsável pela instalação.
• Certifique-sedequeosfiltrosdecarvãoactivado
foram instalados.
LIGAÇÃO ELÉCTRICA
• Ligueoextractoràalimentaçãoutilizandoum
interruptor de dois pólos com uma folga de
contacto de pelo menos 3 mm.
• Retireosfiltroscontragordura(verparágra-
fo da Manutenção) certificando-se de que o
conector do cabo de alimentação está correc-
tamente instalado na tomada existente do lado
do ventilador.
MONTAGEM DA CHAMINÉ
Chaminé superior
• Alargue ligeiramente as duas folhas laterais,
prenda-as atrás dos suportes 7.2.1 e volte a
fechá-las completamente.
• Fixelateralmenteaossuportescomos4parafusos
12c (2,9 x 9,5) fornecidos com o aparelho.
• Certifique-sedequeasaídadaspeçasdasexten-
sõesficaalinhadacomassaídasdachaminé.
Chaminé inferior
• Alargue ligeiramente as duas folhas laterais da
chaminé, prenda-as entre a chaminé superior e
a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do
exaustor com os 2 parafusos 12c (2,9 x 9,5)
fornecidos com o aparelho.












