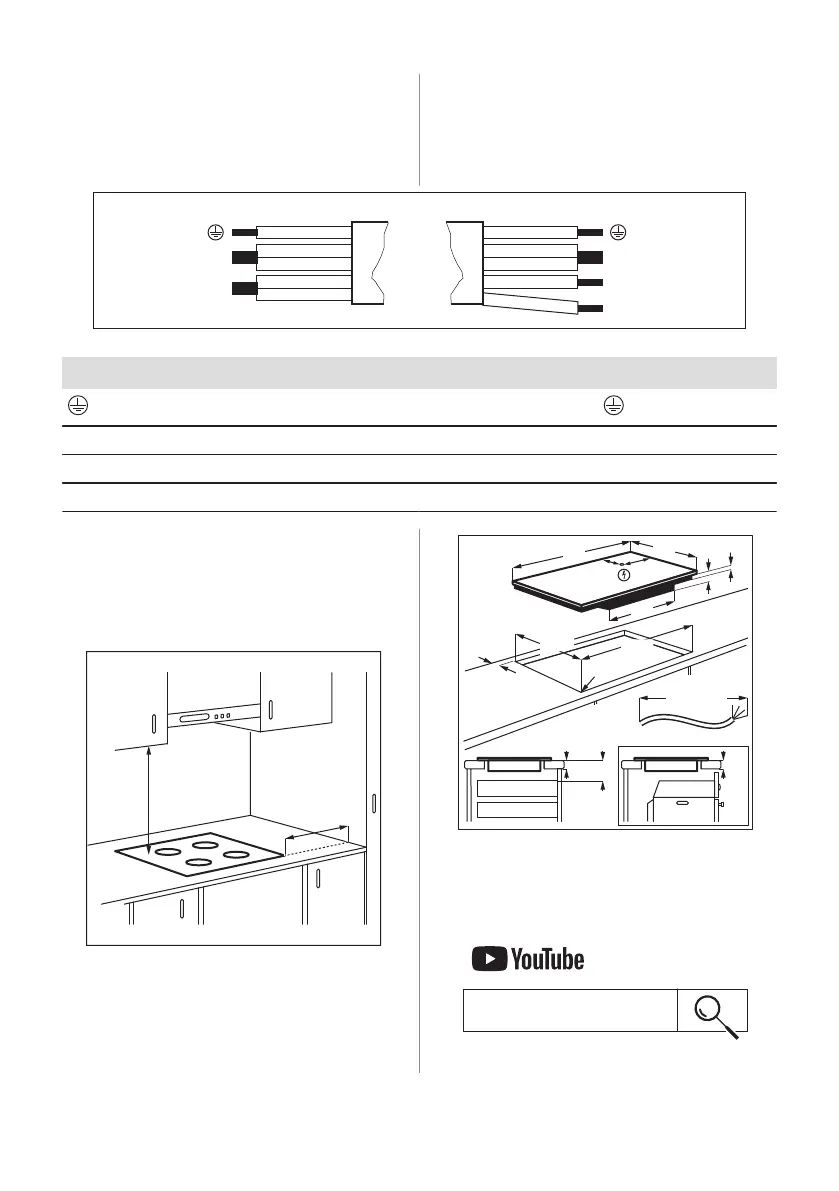

2. Odstráňte izoláciu z hnedého a čierneho
konca kábla.
3. Na spoločný koniec kábla nasuňte novú
koncovku kábla o veľkosti 1,5 mm²
(vyžaduje sa špeciálne náradie).
Prierez kábla 1,5 mm²
N
L1
N
L
220-240 V~ 400V 2~N
L2
Jednofázové pripojenie – 220 – 240 V~ Dvojfázové pripojenie – 400 V 2 ~ N
Zelený – žltý Zelený – žltý
N Modrý a modrý Modrý a modrý N
L Čierny a hnedý Čierny L1
Hnedý L2
3.4 Montáž
Pri inštalácii varného panela pod odsávač
pár si pozrite pokyny na inštaláciu odsávača
pár pre minimálnu vzdialenosť medzi
spotrebičmi.
min.
50mm
min.
500mm
Ak je spotrebič nainštalovaný nad zásuvkou,
počas varenia sa vplyvom vetrania varného
panela môžu zohriať predmety uložené
v zásuvke.
44
23
min. 55
780
550
520
490
+1
750
+1
max R5
min. 1500
335
75
min.
12
min.
55
min.
28
Návod s videom „Ako nainštalovať indukčný
varný panel AEG – inštalácia pracovnej
dosky“ nájdete zadaním celého názvu
uvedeného na obrázku nižšie.
www.youtube.com/electrolux
www.youtube.com/aeg
How to install your AEG
Induction Hob - Worktop installation
