3.0.71
3. O.60-
3.0.22
3.0.68

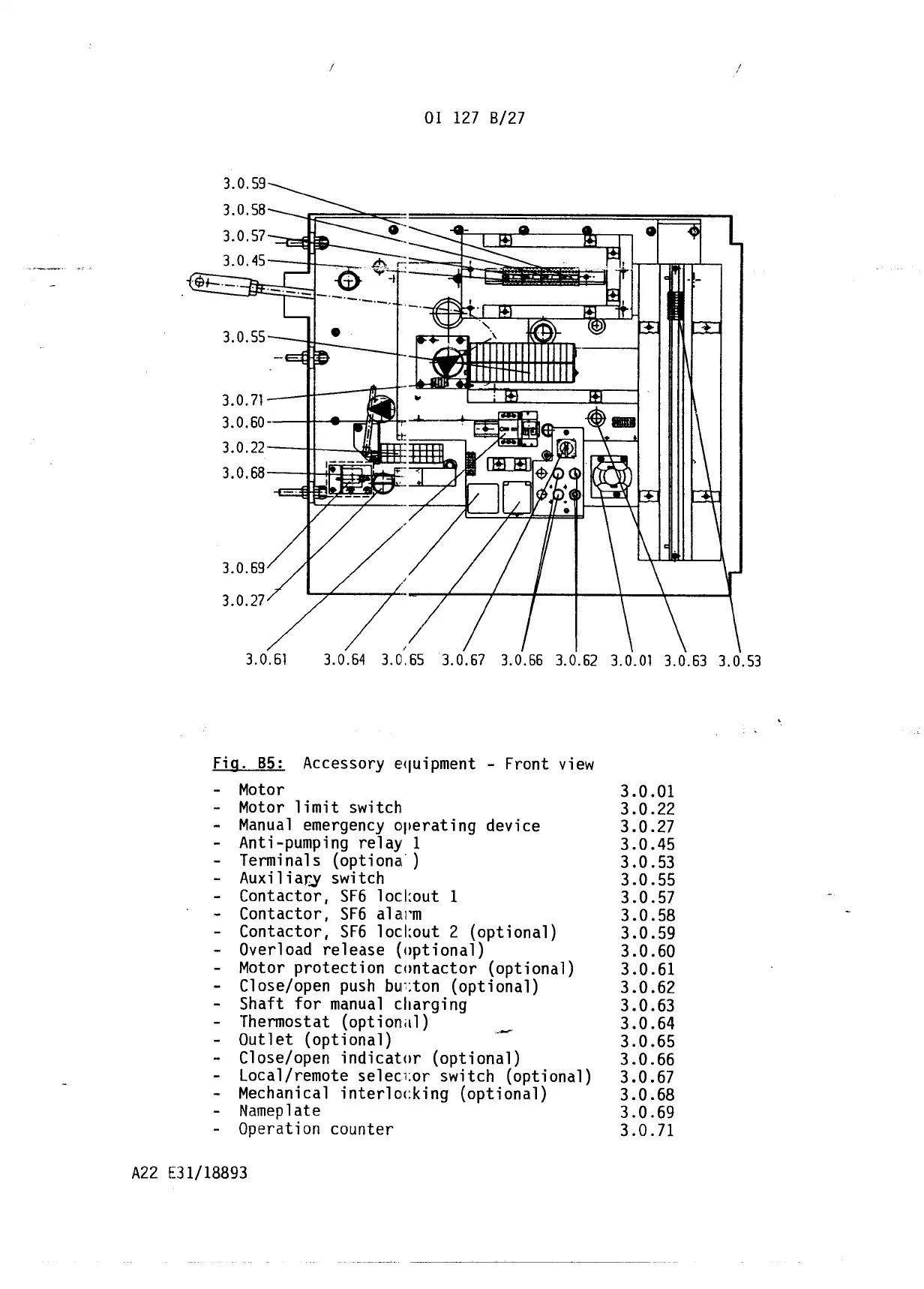

Fig. 85: Accessory equipment - Front view
- Motor
Motor limit switch
Manual emergency operating device
Anti-pumping relay 1
Terminals (optiona')
Auxil iar,y switch
Contactor, SF6 locl:out 1
Contactor, SF6 alal'm
Contactor, SF6 locl:out 2 (opt
i
ona 1)
Overload release (optional)
Motor protection contactor (optiona l)
Close/open push bu;:ton (optional)
Shaft for manual charging
Thermostat (optional)
Outlet (optional)
Close/open indicator (optional)
Local/remote seleCl:or switch (optional)
Mechanical interlocking (optional)
Nameplate
Operation counter
3.0.01
3.0.22
3.0.27
3.0.45
3.0.53
3.0.55
3.0.57
3.0.58
3.0.59
3.0.60
3.0.61
3.0.62
3.0.63
3.0.64
3.0.65
3.0.66
3.0.67
3.0.68
3.0.69
3.0.71
