CARATTERISTICHE
•
FEATURES

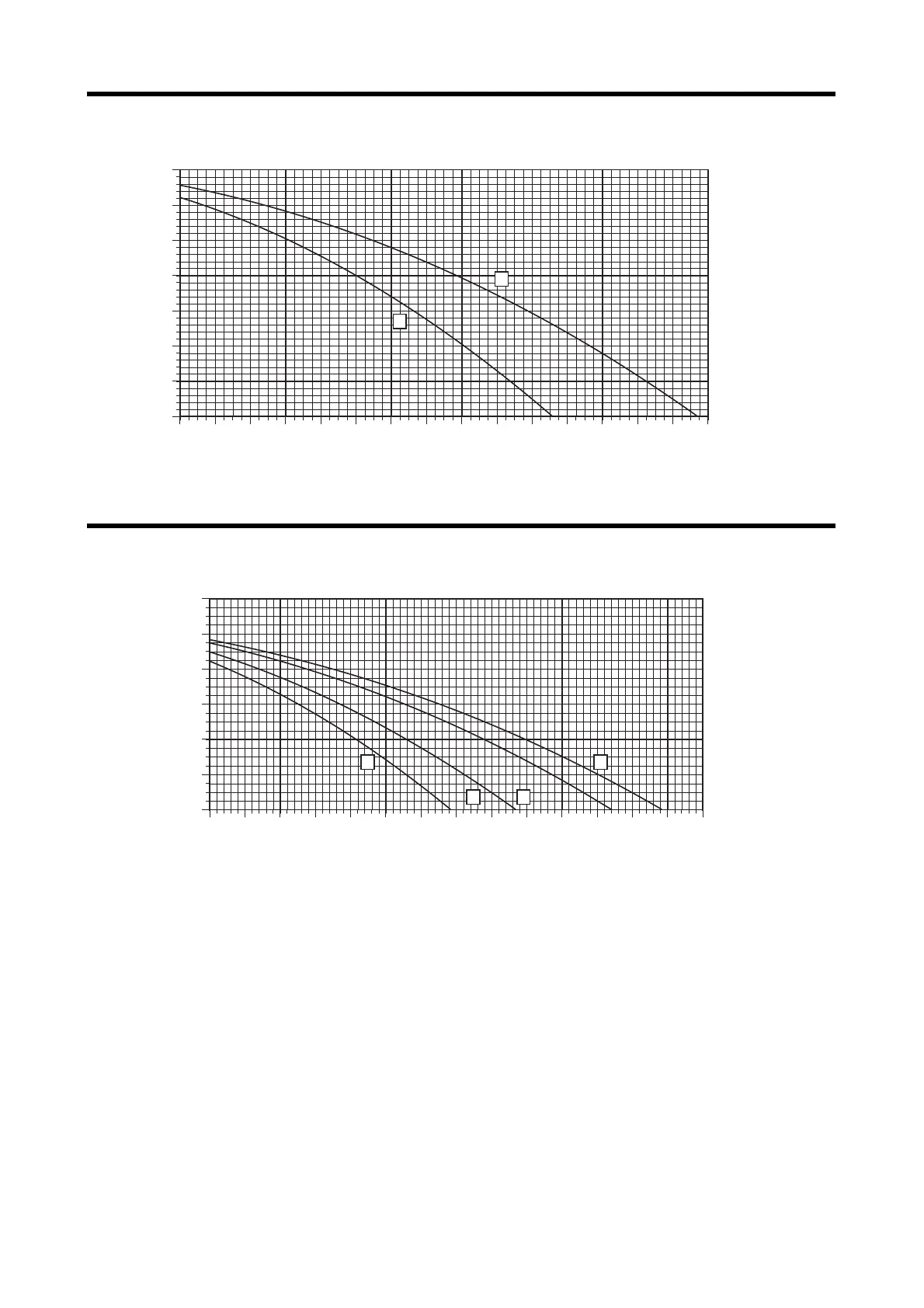

TAV 5 PREVALENZA UTILE SAP 22 + AN / AN-H 21 – 3
SAP 22 + AN / AN-H 21 – 3 AVAILABLE STATIC PRESSURE
0
10
20
30
40
50
60
0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,1 m
3
/h
kPa 70
A
B
Prevalenza utile Available static pressure
Portata acqua • Water flow
TAV 6 PREVALENZA UTILE SAP 42 + AN / AN-H 4 – 6 – 8 – 9
SAP 42 + AN / AN-H 4 – 6 – 8 – 9 AVAILABLE STATIC PRESSURE
0
20
40
60
80
100
1,5 1,75 2 2,25 2,5 2,75 3 3,25 3,5 3,75 4 4,25 4,5 4,75 5 m
3
/h
kPa 120
A D
B C
Prevalenza utile Available static pressure
Portata acqua • Water flow
I diagrammi di Tav. 5 e 6 comprendono anche le perdite di
carico del filtro acqua fornito a corredo.
Diagrams in tables 5 and 6 account for load loss caused by
the water filter supplied.
A = AN 21
B = AN 3
A = AN 4 - 47
B = AN 6 - 67
C = AN 8 - 87
D = AN 9 - 97
