AERMEC FCA 32 - Page 37

37
OUT
IN
(2) IN
(4) IN
(2) OUT
(4) OUT
SC
(E) IN

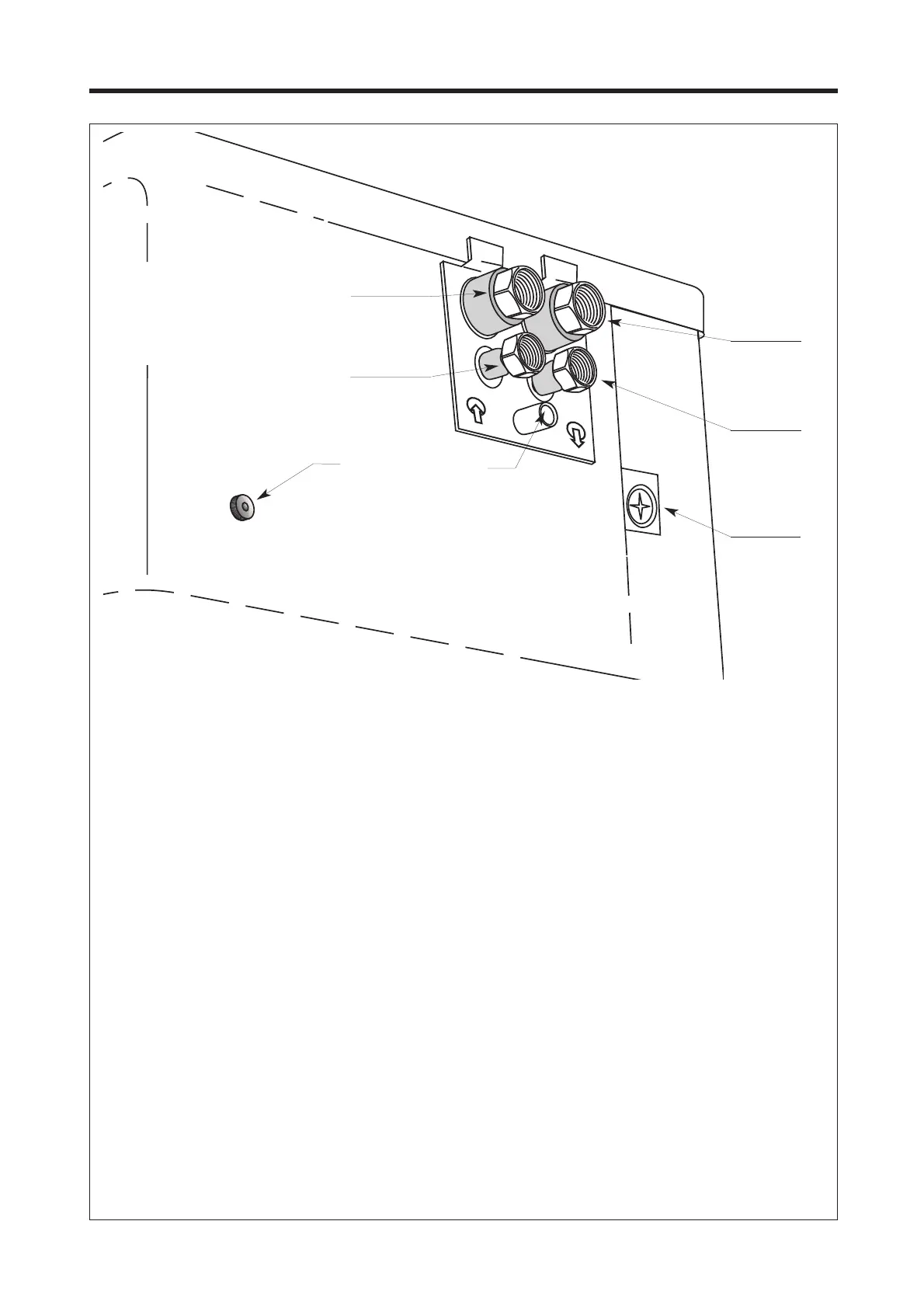

DATI DIMENSIONALI • DIMENSIONS [mm]
SCT
Fig. 6
COLLEGAMENTI • CONNECTIONS :
(2) = (FCA 32/34 - 36/38 - 42/44 - 62/64)
Attacchi batteria standard (3/4” F) • Standard coil connections (3/4” F)
(4) = (FCA 34 - 38 - 44 - 64)
Attacchi batteria acqua calda (1/2” F) • Hot water coil connections (1/2” F)
SC = Scarico condensa (maschio Ø 16mm) • Condensate drain (male Ø 16 mm)
SCT = Scarico condensa totale • Total condensate drain
(E) = Collegamenti elettrici • Electric connections
(M) = Bocchetta di mandata aria in locale attiguo • Air delivery vent in adjacent room
(R) = Bocchetta di ripresa aria di rinnovo • Fresh air take up vent
FCA 32 - 34 - 36 - 38 - 42 - 44 - 62 - 64
FCA 32R - 34R - 36R - 38R - 42R - 44R - 62R - 64R
