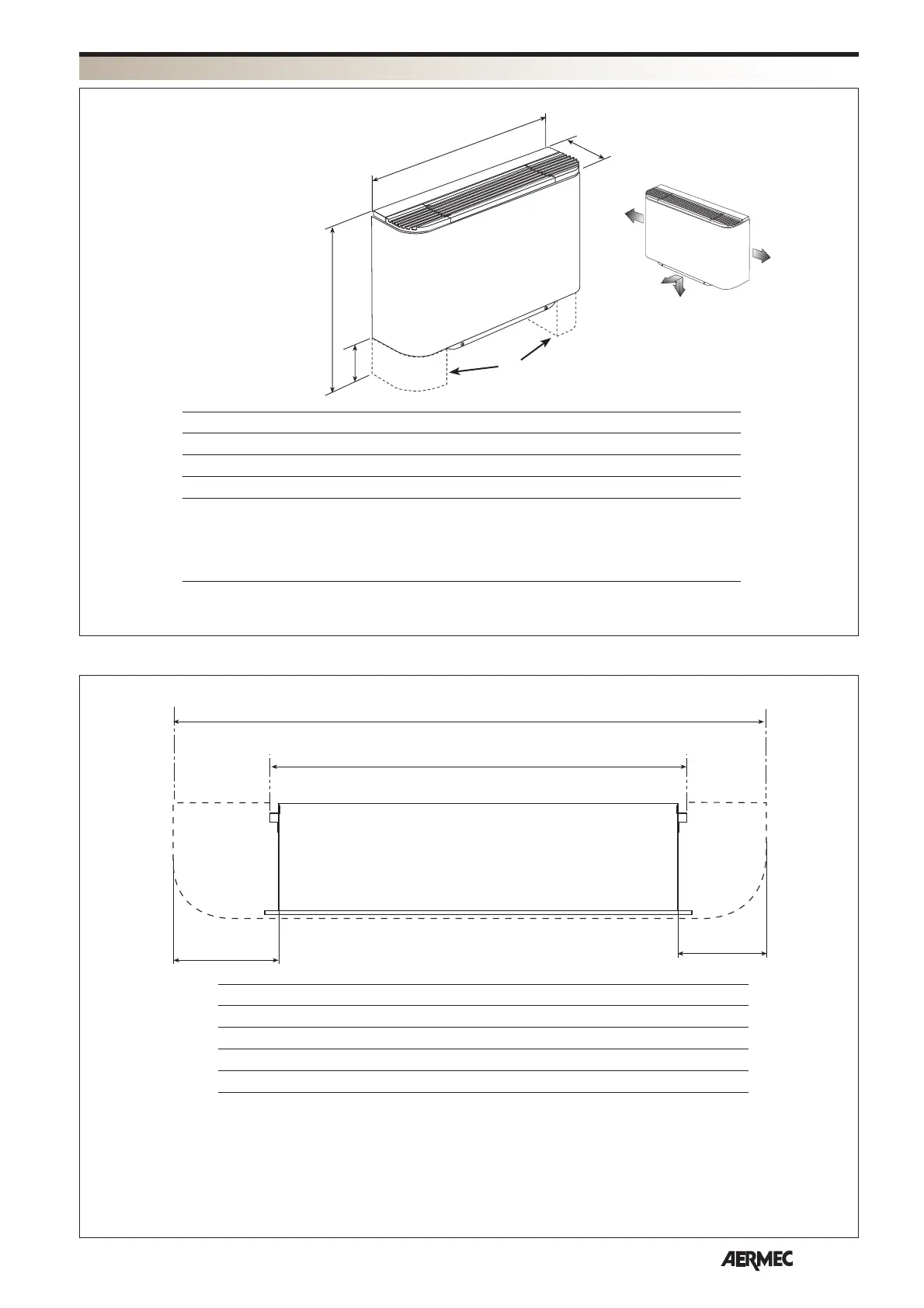

DATI DIMENSIONALI • DIMENSIONS • DIMENSIONS • ABMESSUNGEN • DIMENSIONES [mm]
A
B
D
C
100
50
100
50
FCX - ACT
Peso ventilconvettore senza zoccoli • Weight of fan coil without feet
Poids ventilo-convecteur sans pieds • Gewicht Gebläsekonvektor ohne Sockel • Peso del fan coil sin zócalos
Mod. FCX 17 FCX 22 FCX 32 FCX 42 FCX 50 FCX 62 FCX 82 FCX 102
A 563 563 563 563 563 688 688 688
B 640 750 980 1200 1200 1320 1320 1320
C 105 105 105 105 105 125 125 125
Peso
Weight
Poids kg 13 15 20 24 24 34 34 34
Gewicht
Peso
B
A
D
C
Mod. FCX 17 FCX 22 FCX 32 FCX 42 FCX 50 FCX 62 FCX 82 FCX 102
A 640 750 981 1201 1201 1322 1322 1322
B 445 555 786 1006 1006 1127 1127 1127
C 144,5 144,5 144,5 144,5 144,5 144,5 144,5 144,5
D 103,5 103,5 103,5 103,5 103,5 103,5 103,5 103,5
In caso di inversione degli attacchi idraulici, scambiare tra loro le seguenti quote: C con D.
In case of inversion hydraulic connections, invert C with D.
En cas d’inversion des raccords hydrauliques, inverser les cotes C avec D.
Bei der Anschlüßenumstellung, die Quoten C und D, miteinander auswechseln.
Si desea invertir el lado de las conexiones hidráulicas, intercambie C por D.
