AERMEC Omnia UL Series - Dimensional Drawings; Unit Layout and Measurements; Component Dimensions Table

18
D
F
GB
I

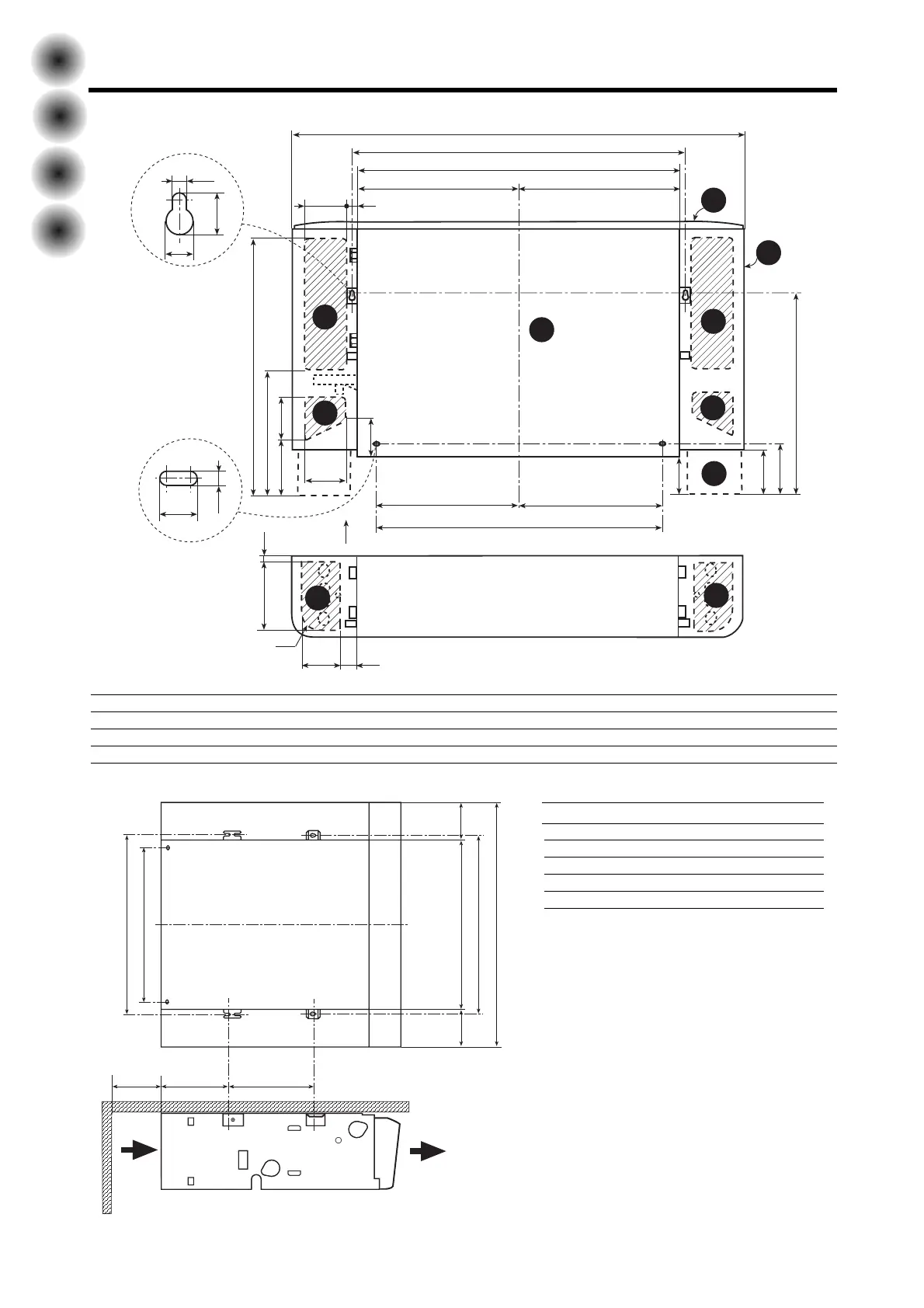

DATI DIMENSIONALI • DIMENSIONS • DIMENSIONS • ABMESSUNGEN [mm]
D
B
=
=
==
6,5
14,5
6,5
10
97
544
264
26
64
72
29
72
C
A
10
120
r49
65
54
31
421
93
80
106
120
5
2
1
3
4
5
5
5
5
5
145
196
³80
E
A
C
B
==
D
Mod. UL 11 UL 16 UL 26 UL 36
A 640 750 980 1200
B 384 494 725 945
C 360,5 470,5 701,5 921,5
D 288 398 629 849
E 394 504 735 955
1 Testata con alette orientabili • Went with adjustable slats • Tête à ailettes orientables • Oberer Teil mit verstellbaren Lamellen
2 Mobile di copertura • Cabinet • Meuble de couverture • Gehäuse
3 Struttura portante • Bearing structure • Structure portante • Trägerstruktur
4 Zoccolo ZU • Feet ZU • Pieds ZU • Sockel ZU
5 Spazio per i collegamenti • Free space available for connection • Espace puor branchements • Raum für die Anschlüsse
