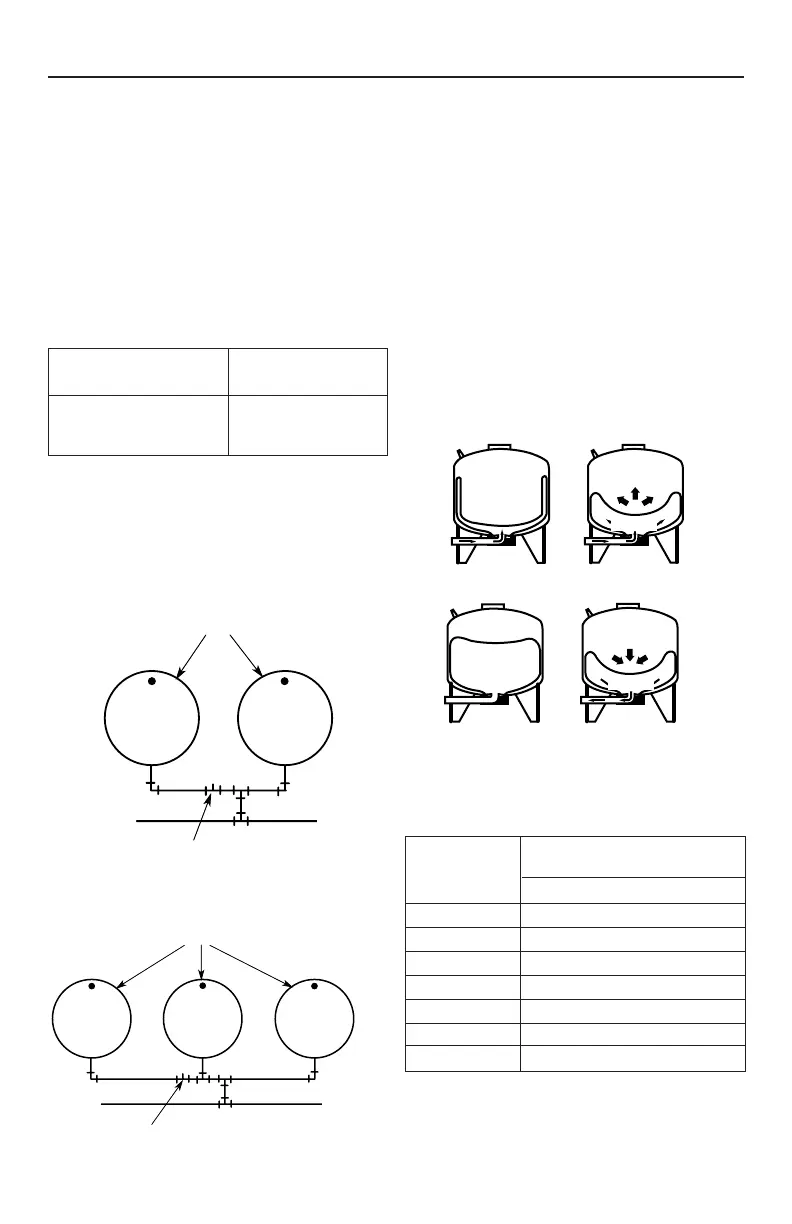

Información General 19
INFORMACIÓN GENERAL
Todos los tanques vienen precargados de aire desde la
fábrica. Cuando instale el tanque, ajuste la precarga a
2 psi (libras por pulgada cuadrada) por debajo de la
graduación de presión de activación de la bomba.
Para hacerlo, purgue o agregue aire a través de la
válvula en la parte superior del tanque.
AVISO: Siempre gradúe la precarga SIN AGUA en el
tanque.
Verifique la presión frecuentemente con un manómetro
para neumáticos hasta se haya obtenido la presión cor-
recta. Para las graduaciones correctas de presión de
precarga, consulte la Tabla 1, a continuación.
TABLA 1
AVISO: Si se ha retirado el casquete de la válvula de
aire por cualquier razón, vuelva a colocarlo y apriételo
correctamente. Si el casquete de aire no se vuelve a
colocar, existe la posibilidad de una pérdida de presión
de aire que conduzca a la inundación del tanque y
falla de la cisterna.
Los tanques de almacenamiento precargados se
pueden conectar juntos para aumentar el suministro de
agua utilizable (aspiración adicional). Dos tanques del
mismo tamaño duplicarán el suministro y tres tanque
lo triplicarán. Consulte las figuras No. 1A y 1B para las
instalaciones típicas de este tipo.
CICLO DE OPERACIÓN
1. Tanque casi vacío – el aire se expande llenando el
área encima de la cisterna de vinilo. (Figura 2A).
2. El agua comienza a entrar en el tanque – el aire se
comprime encima de la cisterna a medida que se
llena con agua (Fig. 2B).
3. El ciclo de bombeo se ha completado – el aire
ahora está comprimido a la graduación de desacti-
vación del conmutador a presión (Fig. 2C).
4. Se está aspirando agua del tanque – el aire com-
primido del tanque fuerzas a que el agua salga de
la cisterna (Figura 2D).
5. La cisterna está completamente vacía – un nuevo
ciclo está listo para comenzar (Figura 2A).
TABLA II – Rendimiento de agua por ciclo de bomba
(aspiración adicional) en galones
Graduación del Precarga del
conmutador a presión tanque (psi)
20-40 psi 18
30-50 psi 28
40-60 psi 38
From
Well
To
Service
Tanks
Pressure
Switch
From
Well
To
Service
Tanks
Pressure
Switch
Figura 1A
Figura 1B
Figura 2
WATER
AB
WATER
WATER
CD
Tanques
Desde
el pozo
Conmutador
a presión
Al servicio
Tanques
Desde
el pozo
Conmutador
a presión
Al servicio
AGUA
AGUA
AGUA
Graduación del conmutador
a presión (psi)
Modelo 20-40 30-50 40-60
ATS6-2 2.2 1.8 1.6
ATS19-6 6.9 5.8 5.0
ATS35-11 12.7 10.7 9.3
ATS50-13 18.3 15.5 13.4
ATS62-18 21.4 18.3 16.0
ATS85-25 30.0 26.0 22.0
ATS119-35 41.3 35.4 31.0
