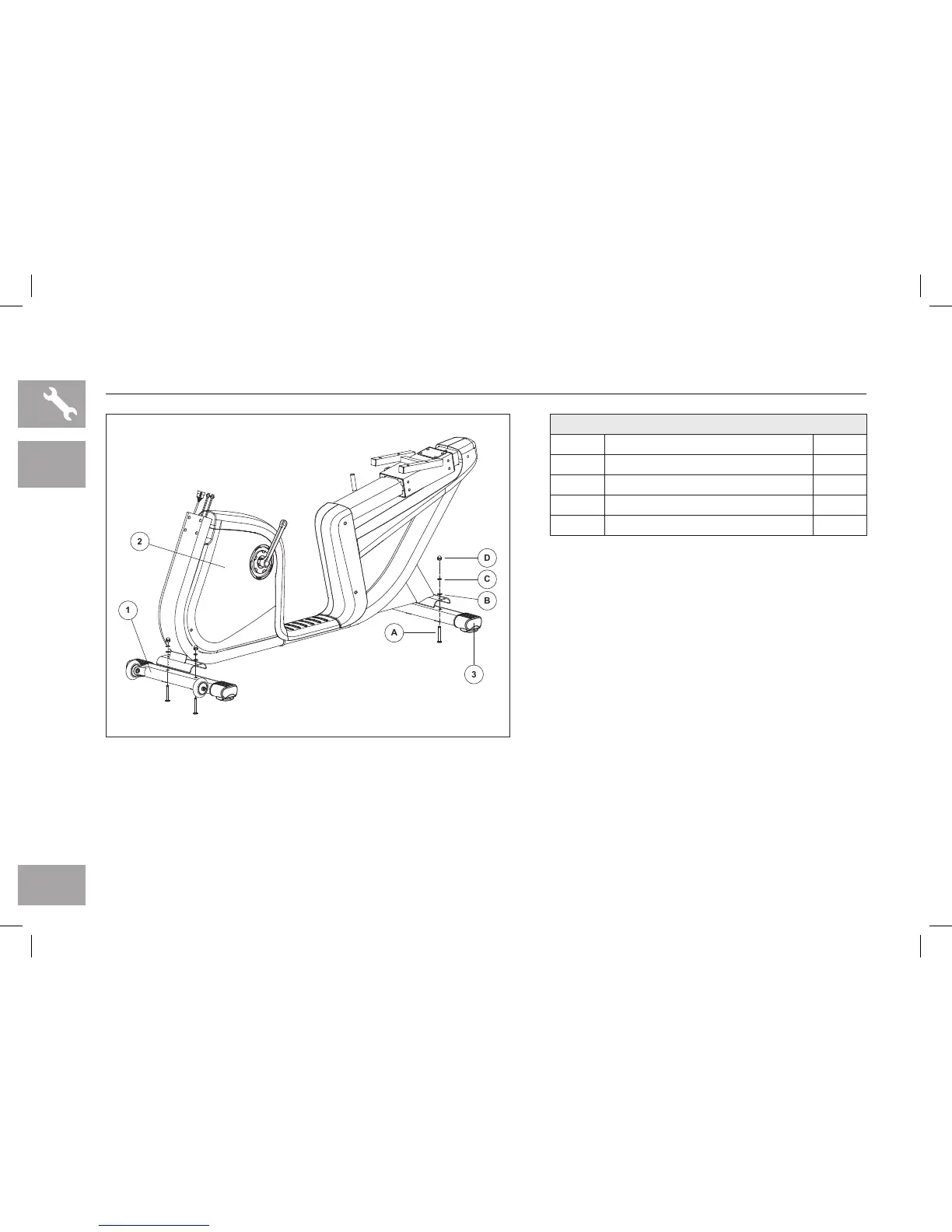

7.3AR ÉTAPE 1 DE L’ASSEMBLAGE
A Ouvrir le SACHET DE VISSERIE À UTILISER
LORS DE L’ÉTAPE 1.
B Fixer le TUBE DE STABILISATION AVANT (1)
au CADRE DU VÉLO (2) avec 2 BOULONS (A),
2 RONDELLES PLATES (B), 2 RONDELLES
ÉLASTIQUES (C) et 2 ÉCROUS (D).
C Fixer le TUBE DE STABILISATION ARRIÈRE (3)
au CADRE DE VÉLO (2) avec 2 BOULONS (A),
2 RONDELLES PLATES (B), 2 RONDELLES
ÉLASTIQUES (C) et 2 ÉCROUS (D).
2
1
D
C
B
3
A
7.3AR
QUINCAILLERIE POUR L’ÉTAPE 1
PIÈCE TYPE QTÉ
A BOULON 4
B RONDELLE PLATE 4
C RONDELLE À RESSORT 4
D ÉCROU 4
