AFG 7.3AR - Page 79

79

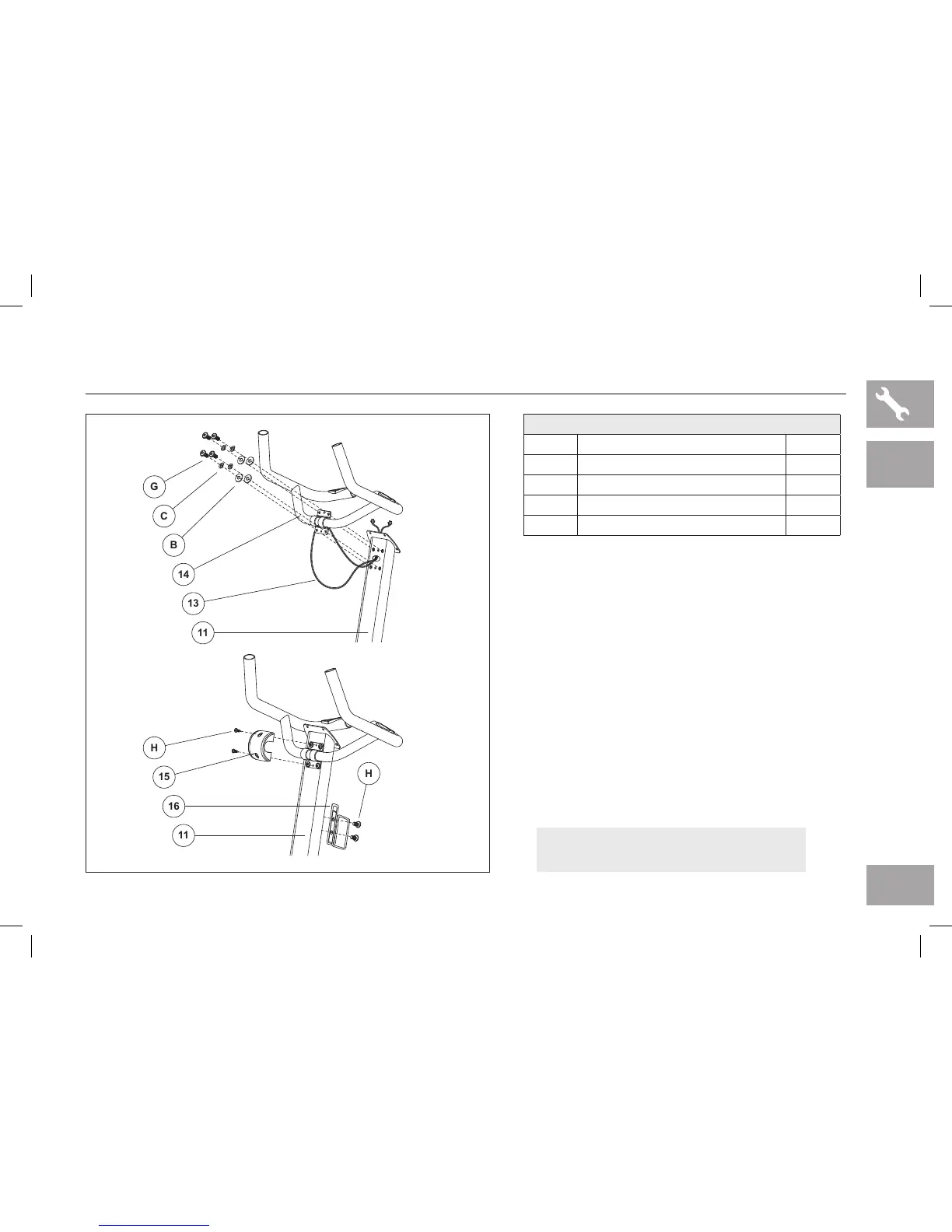

7.3AU PASO 4 DE ENSAMBLAJE
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 4.
B Pase los CABLES DE LAS BARRAS DE
SUJECIÓN (13) a través del orificio en el POSTE
DE LA CONSOLA (11) y sáquelos por la parte
superior del POSTE DE LA CONSOLA (11).
C Fije las BARRAS DE SUJECIÓN (14) al
POSTE DE LA CONSOLA (11) con 4 PERNOS
(G), 4 ARANDELAS ELÁSTICAS (C) y
4 ARANDELAS PLANAS (B).
D Fije la CUBIERTA DE LAS EMPUÑADURAS
(15) al POSTE DE LA CONSOLA (11) con
2 TORNILLOS (H).
E Fije el SOPORTE PARA BOTELLAS (16) al POSTE
DE LA CONSOLA (11) con 2 TORNILLOS (H).
11
13
14
B
C
G
11
H
16
15
H
t
7.3AU
NOTA: Tenga cuidado de no pellizcar
ningún cable mientras conecta las barras
de sujeción.
TORNILLERÍA PARA EL PASO 4
PIEZA TIPO CANT.
G PERNO 4
B ARANDELA PLANA 4
C ARANDELA ELÁSTICA 4
H TORILLO 4
