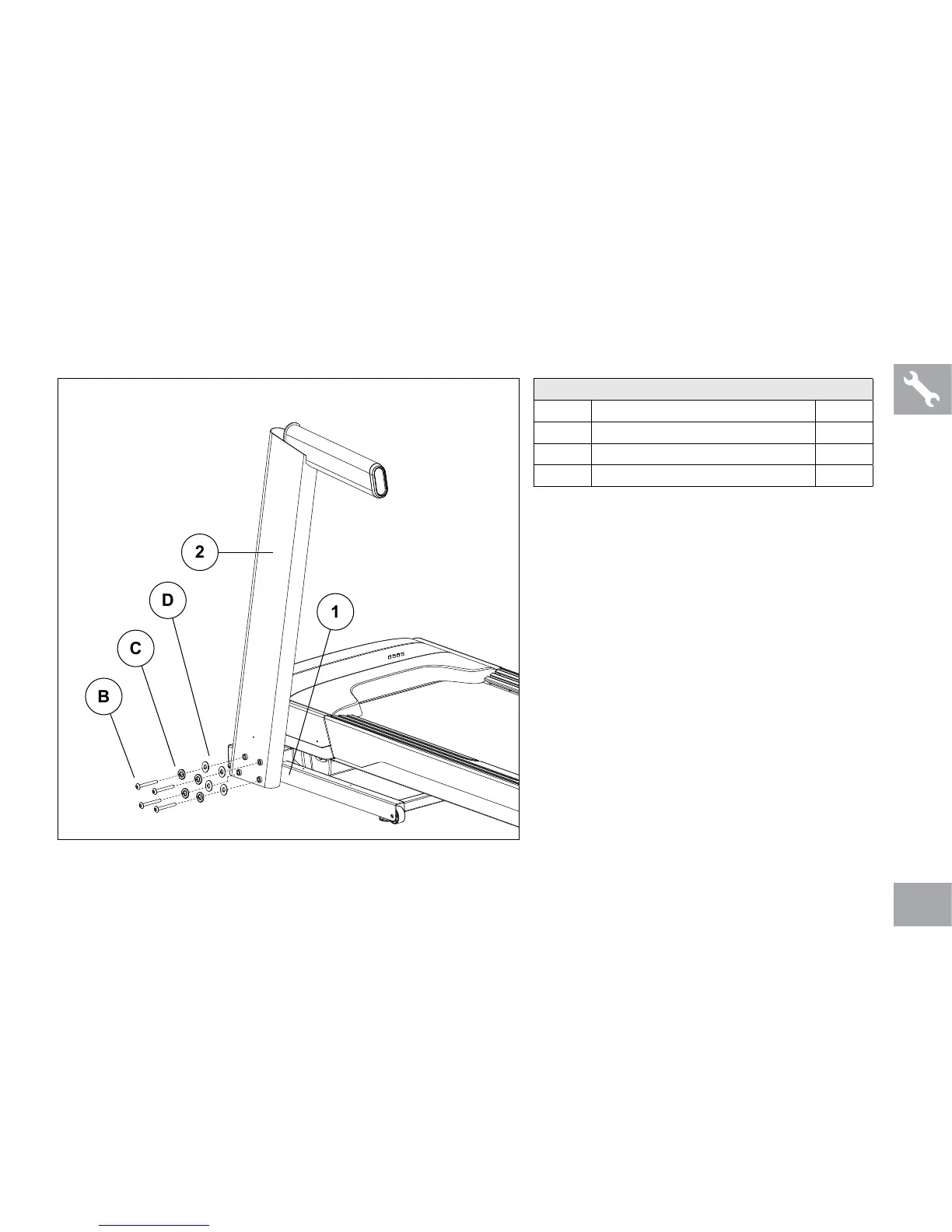

ASSEMBLAGE ÉTAPE 2
2
1
D
C
B
A Ouvrir la QUINCAILLERIE POUR ETAPE 2.
B Aligner le MONTANT DE CONSOLE GAUCHE (2)
pour que le BOULON (A) soit en place en bas du
MONTANT DE CONSOLE (2).
C Attacher le MONTANT DE CONSOLE GAUCHE (2)
au CROCHET DE CADRE (1) avec 4 RONDELLES
PLATES (D), 4 RONDELLES ELASTIQUES (C), et 4
BOULONS (B).
QUINCAILLERIE POUR ÉTAPE 2 :
PIÈCE TYPE QTÉ
B BOULON 8
C RONDELLES ELASTIQUES 8
D RONDELLES PLATES 8
