AFG 7.3AT - Page 52

52

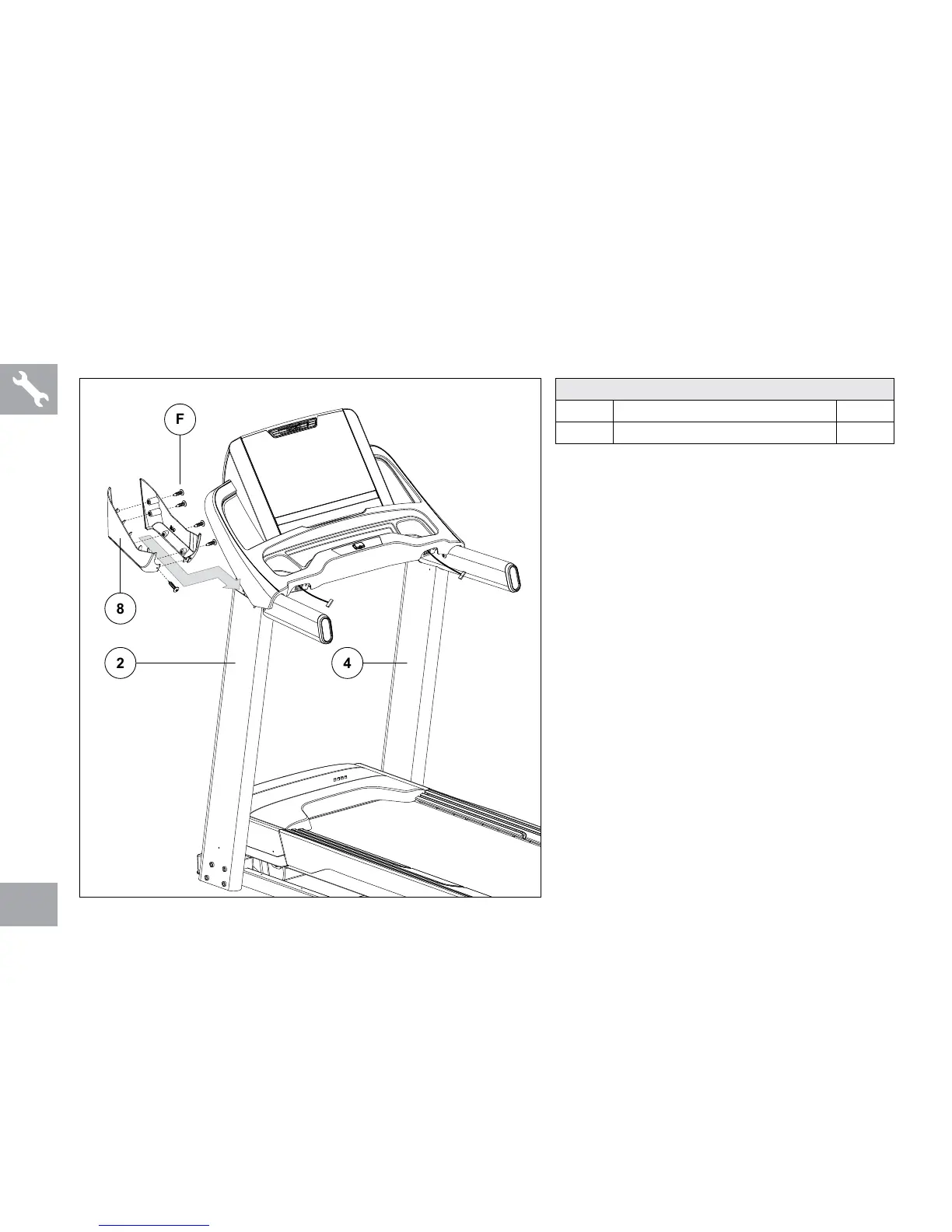

ASSEMBLAGE ÉTAPE 4
2
4
8
F
A Ouvrez la TROUSSE DE QUINCAILLERIE POUR
L’ÉTAPE 4.
B Glissez LES DEUX COUVERCLES DES MÂTS DE
LA CONSOLE (8) sous la console et autour des mâts
de la console.
C Fixez LES COUVERCLES DES MÂTS DE LA
CONSOLE (8) à l’aide de 4 VIS (F) de l’intérieur et 1
VIS (F) de l’avant.
D Répétez l’opération de l’autre côté (4).
QUINCAILLERIE POUR ÉTAPE 4:
PIÈCE TYPE QTÉ
F VIS 10
