AFG 7.3AT - Page 89

89

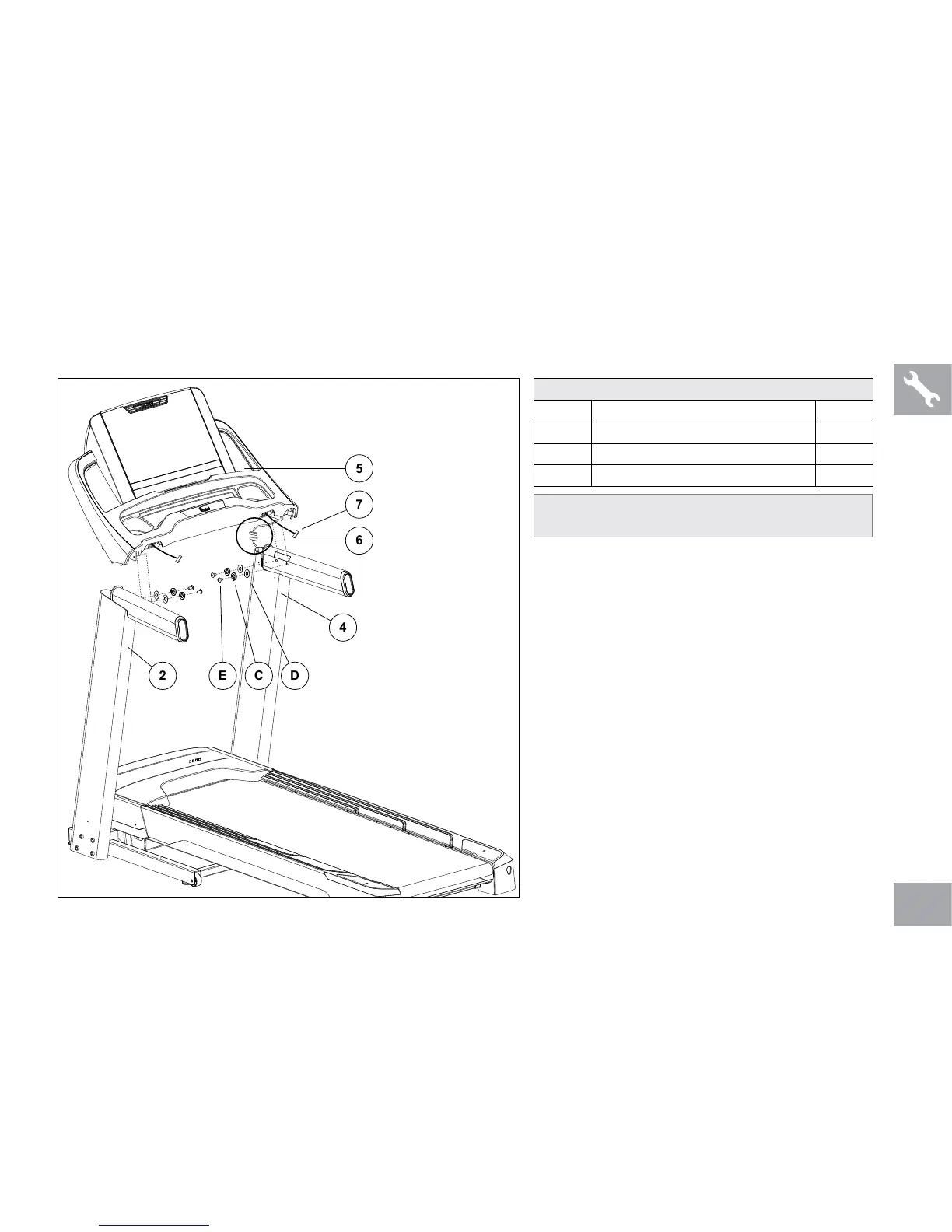

ENSAMBLAJE PASO 3
4
E
2
C
D
6
7
5
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 3.
B Coloque suavemente la CONSOLA (5) encima
de los POSTES DE LA CONSOLA (2 Y 4).
C Conecte los CABLES DE LA CONSOLA (6) y
métalos dentro del POSTE DERECHO DE LA
CONSOLA (4). No conecte los CABLES DE
RITMO CARDÍACO (7) hasta el PASO 4.
D Conecte la CONSOLA (5) al POSTE
DERECHO DE LA CONSOLA (4) usando 2
PERNOS (E), 2 ARANDELAS ELÁSTICAS (C)
y 2 ARANDELAS PLANAS (D).
E Repita el PASO D del otro lado (2).
TORNILLERÍA PARA EL PASO 3:
PIEZA TIPO CANT.
E PERNOS 4
C ARANDELAS ELÁSTICAS 4
D ARANDELAS PLANAS 4
NOTA: Tenga cuidado de no pellizcar los cables de la
consola mientras la conecta.
