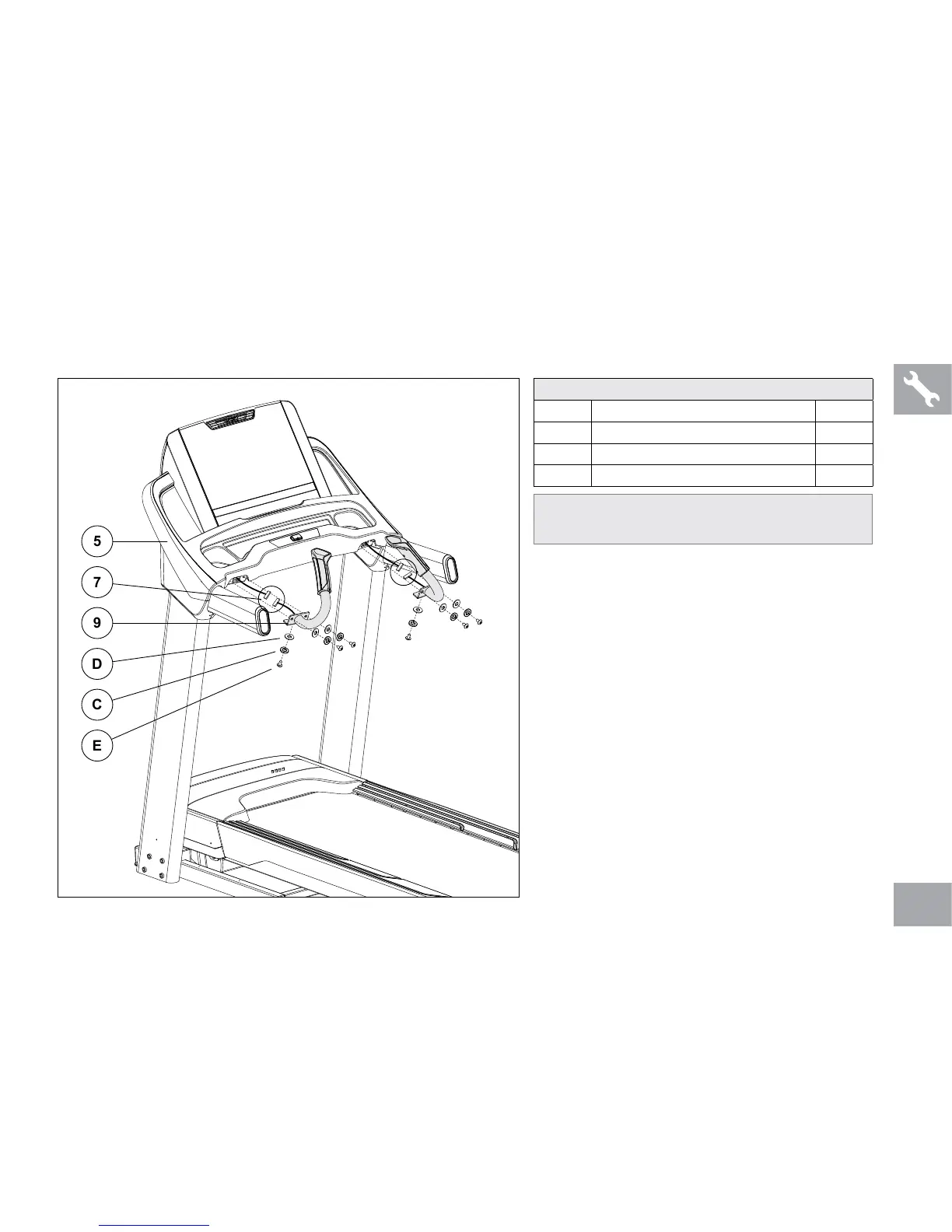

ENSAMBLAJE PASO 5
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 5.
B Conecte los CABLES DE RITMO CARDÍACO
(7) y métalos con cuidado dentro de la
CONSOLA (5).
C Una la BARRA DE LA EMPUÑADURA
CON SENSOR DE RITMO CARDÍACO
(9) a la CONSOLA (5) usando 3 PERNOS
(E), 3 ARANDELAS ELÁSTICAS (C) y 3
ARANDELAS PLANAS (D).
D Repita del otro lado.
TORNILLERÍA PARA EL PASO 5:
PIEZA TIPO CANT.
E PERNOS 6
C ARANDELAS ELÁSTICAS 6
D ARANDELAS PLANAS 6
NOTA: Tenga cuidado de no pellizcar los cables de
ritmo cardíaco mientras conecta las barras de las
empuñaduras con sensor de ritmo cardíaco.
